7-35 부품 등록 <Light Level Range> 콤보박스 각 조명별 조명 값 기본 설정 범위를 선택합니다 . Rough 모든 조명의 조명 값을 각각 5 씩 증가시 켜가며 Image 를 저장합니다 . Fine 현재 설정 조명 값의 앞뒤 2 단계 범위 내에서 조명 값을 1 씩 증가시켜가 며 Image 를 저장합니다 . All Range 모든 조명 값 영역에 대해 …
7-34
Samsung Component Placer SM471 Administrator's Guide
Auto Teach 결과데이터를 표시합니다 . Auto Teach에 실패하면 다음과 같은
메시지 상자가 표시됩니다.

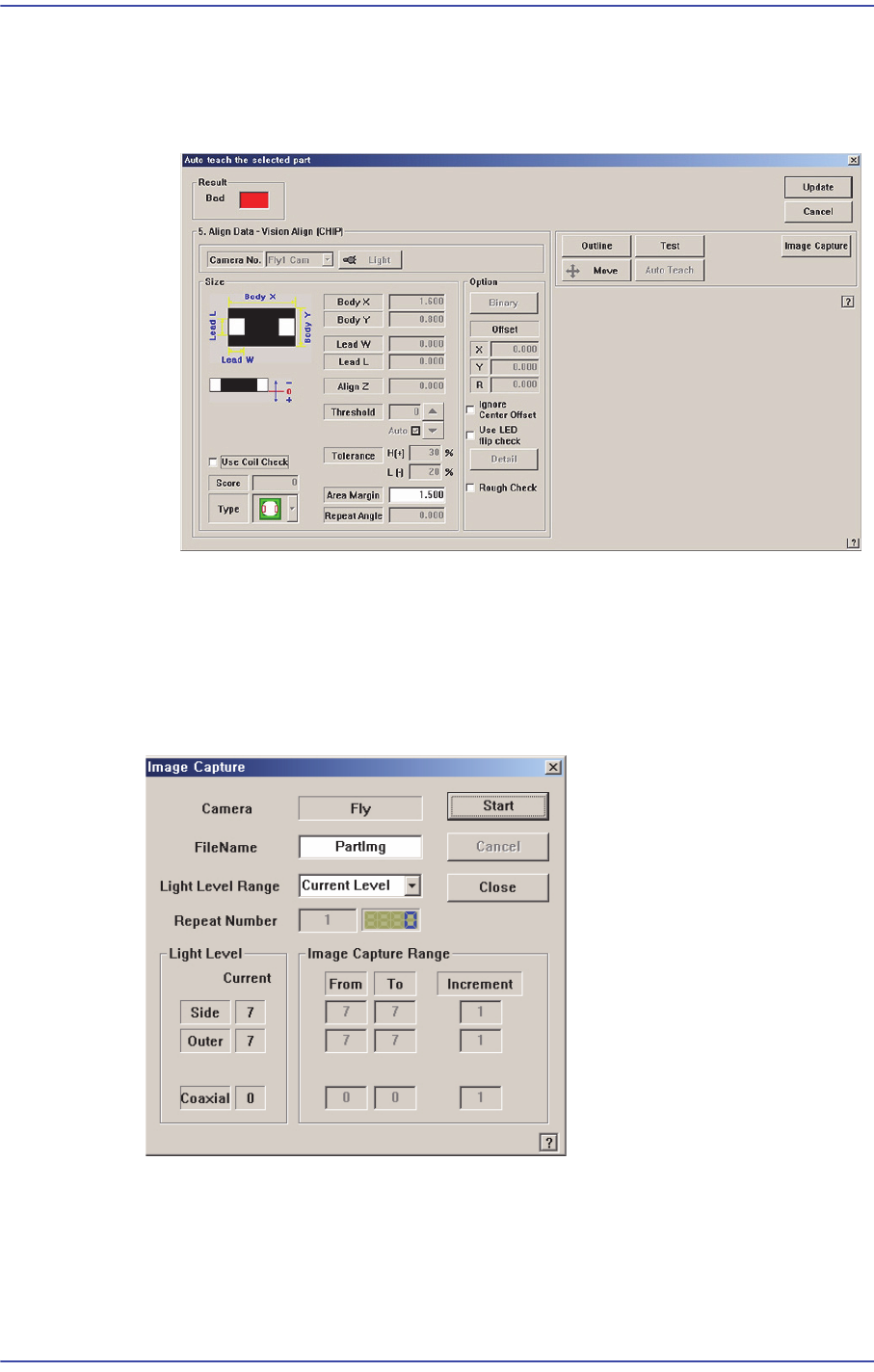

그림
7.9
“
Auto Teach the selected part-Bad
”
대화상자
<Image Capture> 버튼
부품 이미지
를 조명값을 자동적으로 단계적으로 변환하여 이미지로 저장하고
사용자는 그 중 가장 인식이 잘 된 이미지 조명값을 확인하여 저장함으로써 최
적의 조명값을 지정하는데 도움을 줍니다.
그림
7.10
“
Image Capture
”
대화상자
<Camera> 캡션박스
Image Capture에 사용
될 Camera를 표시합니다.
<Filename
> 에디트박스
Image 저장
에 사용될 File명을 입력합니다.
7-35
부품
등록
<Light Level Range> 콤보박스
각 조명별 조명 값 기본 설정 범위를 선택합니다.
Rough
모든 조명의 조명 값을 각각 5씩 증가시켜가며 Image를 저장합니다.
Fine
현재 설정 조명 값의 앞뒤 2단계 범위 내에서 조명 값을 1씩 증가시켜가
며 Image를 저장합니다.
All Range
모든 조명 값 영역에 대해 Image 를 저장합니다.
User Define
사용자가 조명 값 변화 범위 및 간격을 지정합니다.
Repeat Number
Image 저장 횟수를 표시합니다.
Light Level
현재의 조명 값을 표시합니다.
Image Capture Range
Image를 저장하는데 사용될 조명 값의 범위 및 간격을 표시합니다. Light
Level Range가 User Define으로 설정된 경우에는 사용자가 직접 범위를 입력
/수정 할 수 있습니다.
From
조명 값 변화의 시작 Level을 표시합니다.
To
조명 값 변화의 종료 Level을 표시합니다.
Increment
조명 값 변화 간격을 설정합니다 .
<Start> 버튼
Image Capture 작업을 시작합니다.
<Cancel> 버튼
Image Capture 중 작업을 중단합 니다.
<Close> 버튼
대화상자를 종료합니다.
7-36
Samsung Component Placer SM471 Administrator's Guide
7.1.2. CHIP 부품데이터 설정
7.1.2.1. CHIP-Circle 부품데이터 설정
원형 CHIP부품에 관한 Align 데이터를 설정합니다.

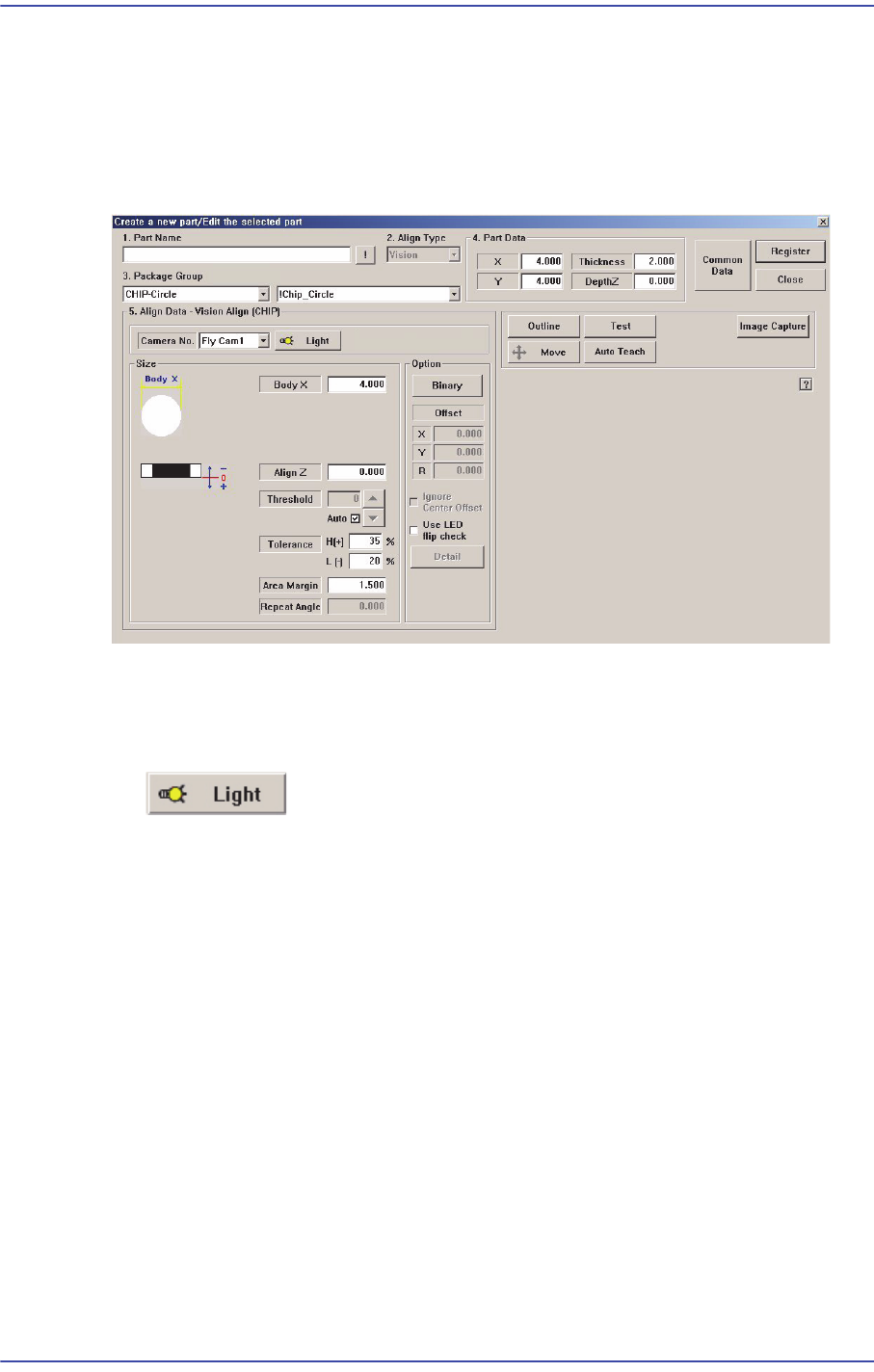

그림
7.11
“
Package Group = CHIP-Circle
”인
경우의
대화상자
<Camera No.> 콤보박스
부품을 인식
할 Camera를 선택합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
버튼
부품을 인식
할 Camera의 조명을 설정합니다. 자세한 사항은
”
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
<S
ize> 영역
Align 크기
를 설정합니다.
<Bod
y X> 에디트박스
부품의 지름을 입
력합니다.
이 외 설정
항목은
“
7.1.1
공통
Align Data
”
참조하십시오.
<Option> 영역
부품의 인식
과 관련된 Align 데이터 중 Option 데이터를 설정합니다.
<Use LE
D flip check> 체크박스
LED의 뒤
집힘을 검사 기능을 사용하기 위해 선택합니다. 자세한 사항은
“
7.1.2.2 CHIP-Rect
부품데이터
설정”
의
“
<Detail>
버튼”
을 참조하십시오
.
