7-40 Samsung Component Place r SM471 Administrator's Guide 부품의 가운데를 기준으로 White 영역의 중심에 대한 Y 방향의 좌표입니 다 . ( 대화상자의 그림 참조 ) Si ze X 사각형 영역 의 X 방향 크기 (mm 단위 ) Si ze Y 사각형 영역 의 Y 방향 크기 (mm 단위 ) Brightness White 영역 …
7-39
부품
등록
부품을 인식할 경우, 인식하려는 부품의 형상이 비전 알고리즘의 데이터와
정확히 부합되지 않아 인식시 오류가 발생된다면, 이 체크박스를 선택하십
시오.
이 체
크박스가 선택되면, 인식하려는 부품의 특정 형상이 비전 알고리즘의
데이터와 비교해서 다소 부정확하더라도 전체 부품의 레이아웃을 체크해서
동일하다면 정상적으로 부품을 인식합니다.
리드가 다소 흰 부품으
로 크리스탈 또는 Aluminum Capacitor 등에 시용됩니
다. Chip-rect, Chip-alminum, Trimmer 등에만 적용됩니다.
<
Use LED flip check> 체크박스
LED의 뒤집힘
을 검사하는 기능을 사용하기위해 선택합니다.
<
Detail> 버튼
“LED 뒤집힘 확인 기능
” 에 대한 세부 사항을 설정하는 다음과 같은 대화
상자를 실행합니다. <Use LED flip check> 체크박스가 선택되어야 이 버튼이
활성화됩니다.

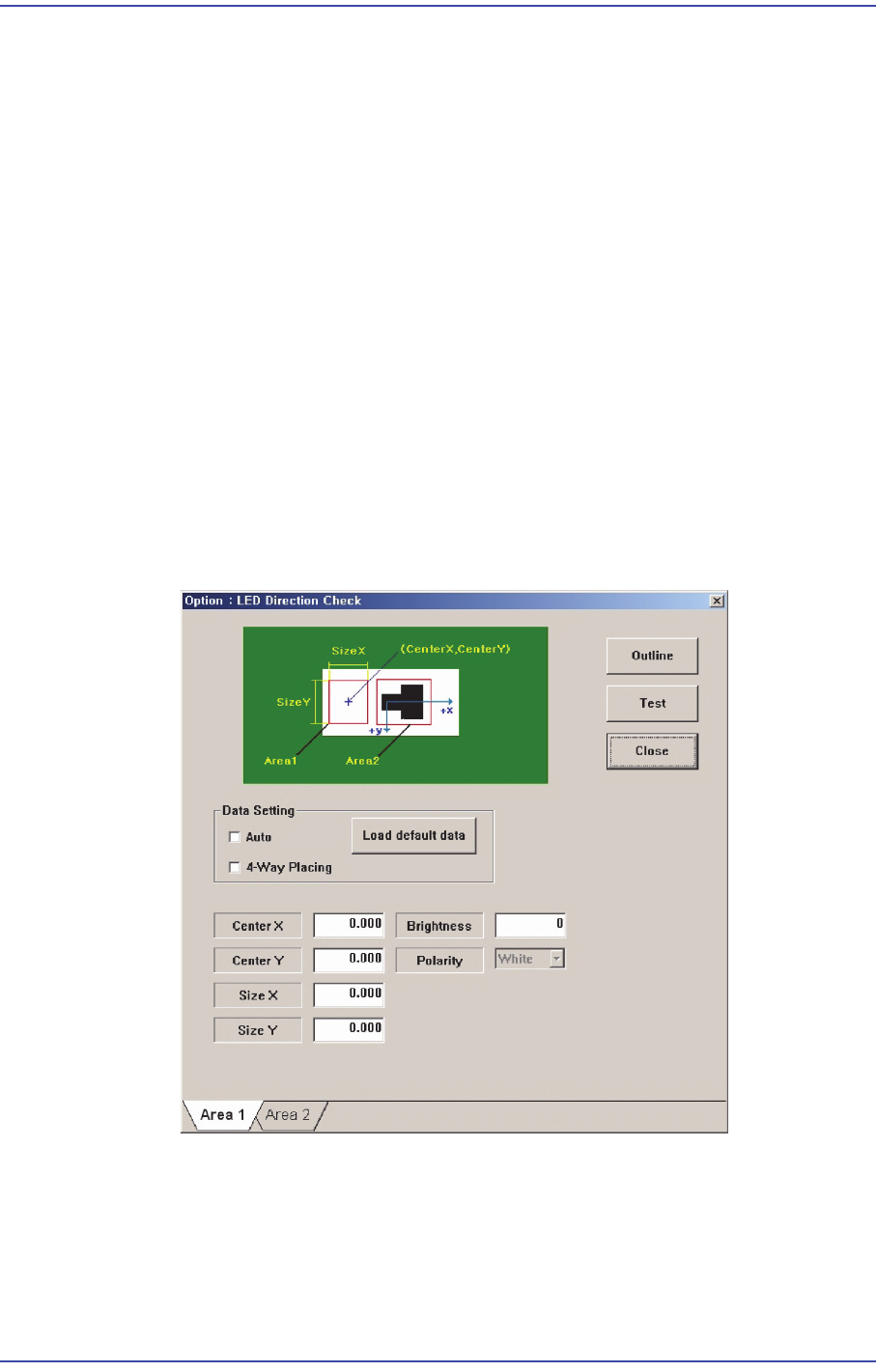

그림
7.13 LED Direction Check
설정
대화상자
‘Area1’ 탭 대화상자에서 LED의 White 영역을 설정합니다.
Center X
부품의 가운데
를 기준으로 White 영역의 중심에 대한 X방향의 좌표입니
다. (대화상자의 그림 참조)
Center Y
7-40
Samsung Component Placer SM471 Administrator's Guide
부품의 가운데를 기준으로 White 영역의 중심에 대한 Y방향의 좌표입니
다. (대화상자의 그림 참조)
Si
ze X
사각형 영역
의 X방향 크기(mm 단위)
Si
ze Y
사각형 영역
의 Y방향 크기(mm 단위)
Brightness
White 영역
의 기준값으로, 이 값보다 커야 정상으로 판정합니다 . 보통
200 이상의 값을 가집니다.
‘A

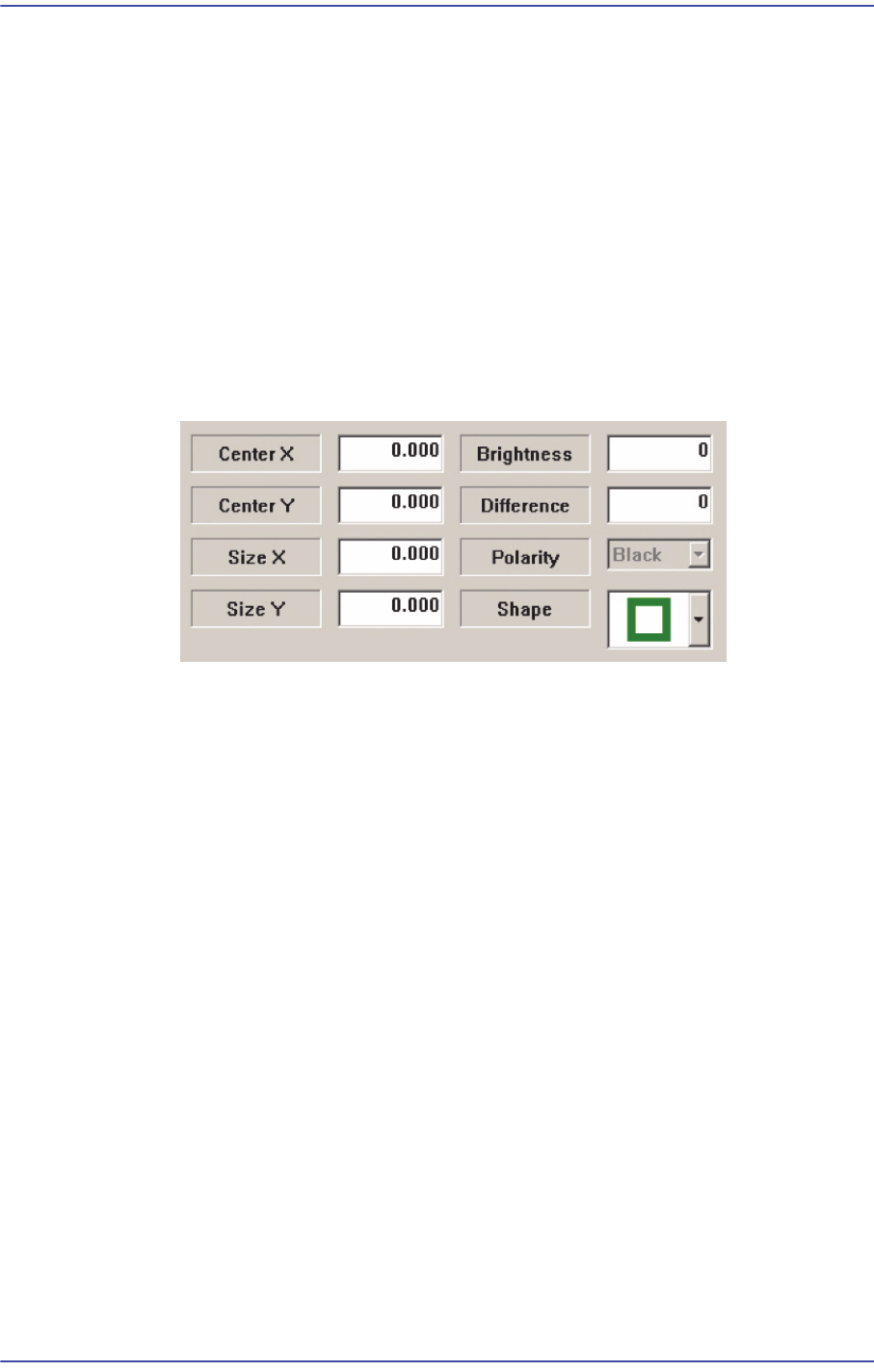

rea2’ 탭 대화상자에서 LED의 Black 영역을 설정합니다.
Center X
부품의 가
운데를 기준으로 Black 영역의 중심에 대한 X방향의 좌표입니
다. (대화상자의 그림 참조)
Center Y
부품의 가
운데를 기준으로 Black 영역의 중심에 대한 Y방향의 좌표입니
다. (대화상자의 그림 참조)
Si
ze X
사각형 영역
의 X방향 크기(mm 단위)
Si
ze Y
사각형 영역
의 Y방향 크기(mm 단위)
Brightness
Black 영역의 기
준값으로, 이 값보다 작아야 정상으로 판정합니다 .
D
ifference
<Area 1> 과 <
Area 2> 의 밝기 차이에 대한 최소값을 입력합니다. 보통 40
을 입력합니다.
Sh
ape
LED의 밑면
에 있는 마크나 요철에 따라서 형상을 선택합니다. 요철을
7-41
부품
등록
선택하면 지정된 영역의 밝기 점검과 더불어, 돌출부의 방향성도 점검하
기 때문에, 부품이 반대로 장착되는 것을 방지할 수 있습니다.

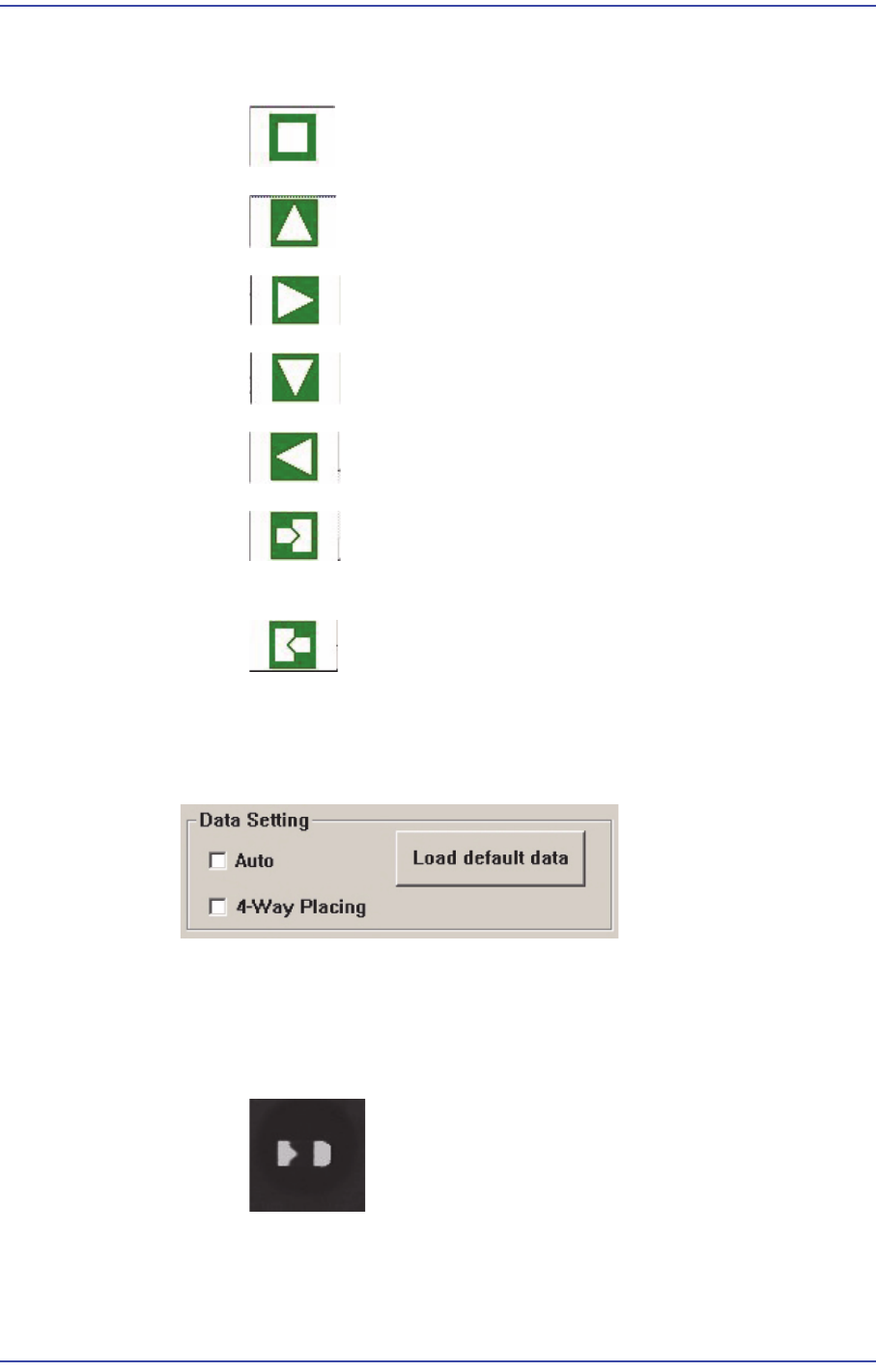

: 아무런 형상
이 없는 경우.
: 0도 방향의 삼각형 마크
인 경우.
: 90도 방향
의 삼각형 마크인 경우.
: 180도 방향
의 삼각형 마크인 경우.
: 270도 방향
의 삼각형 마크인 경우.
: 부품의 밑면
에 왼쪽 방향으로 오목한 부분(요철)이나 돌
출된 부분
이 있는 경우.
: 부품
의 밑면에 오른쪽 방향에 오목한 부분( 요철)이나 돌
출된 부분
이 있는 경우.
<Data Setting> 영역
에서 LED를 비전으로 인식할 때의 옵션 기능을 선택합
니다.
<Auto> 체크박
스
LED 바닥면(비전 인식면)에 사각형
이나 삼각형등의 특정한 마크가 없
이 검은 영역이 있는 경우, 이 체크박스를 선택하면 아래의 이미지와 같
이 판단하게 됩니다.
: OK - 정
상적으로 흡착된 것으로 판단.
