7-50 Samsung Component Place r SM471 Administrator's Guide 그림 7.19 “ Package Group = SOP2 ”인 경우의 대화상자 그림 7.20 “ Package Group = SOJ2 ”인 경우의 대화상자 <Camera No.> 콤보박스 부품을 인식 할 Camera 를 선택합니다 . 자세한 사항은 “ 7.1.1 공통…
7-49
부품
등록
7.1.3. IC 부품의 데이터 설정
7.1.3.1. SOP/ SOJ/ SOP2/ SOJ2 부품의 데이터 설정
SOP/ SOJ/ SOP2/ SOJ2부품에 관한 Align 데이터를 설정합니다.

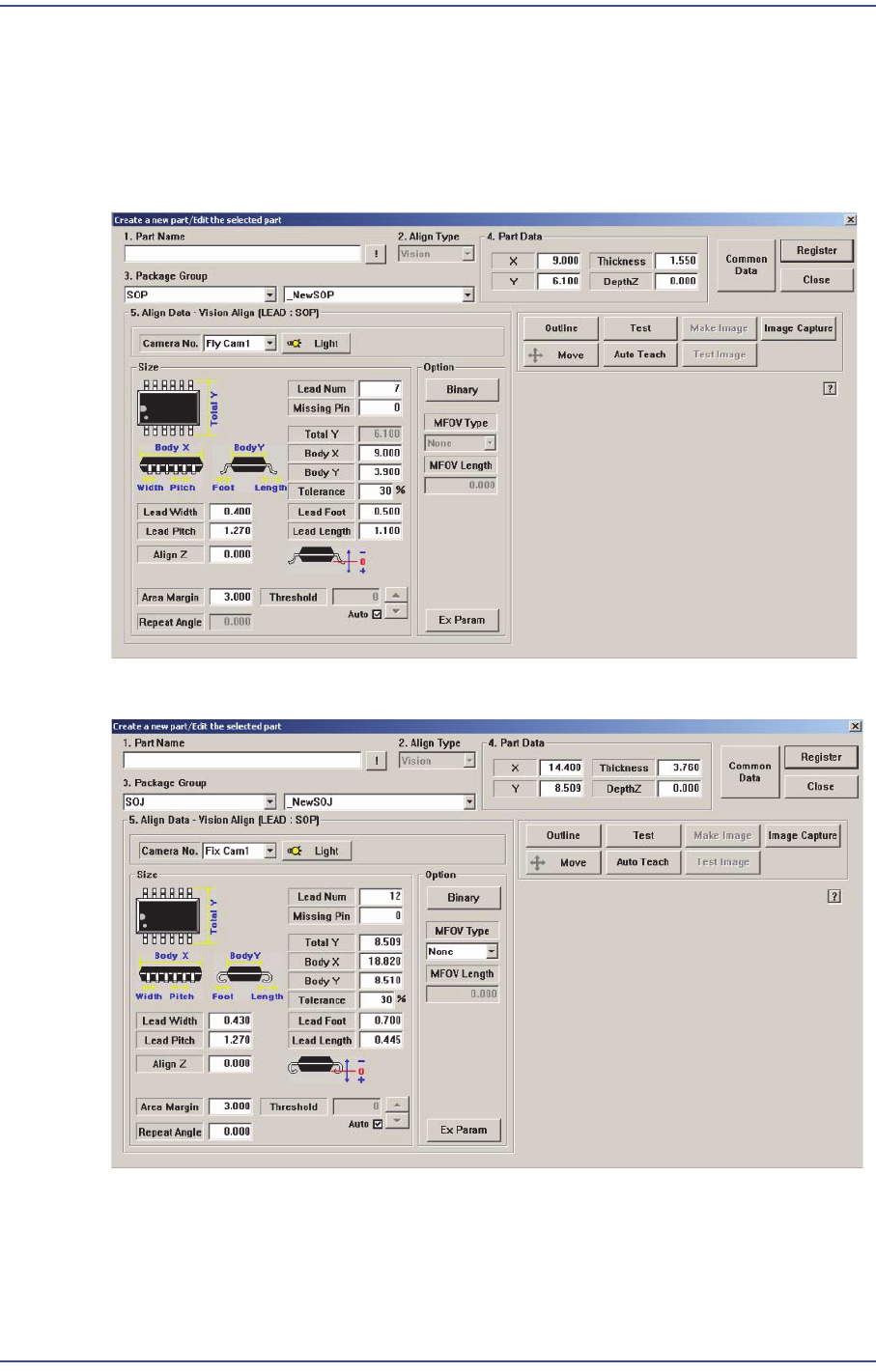

그림
7.17
“
Package Group = SOP
”인
경우의
대화상자
그림
7.18
“
Package Group = SOJ
”인
경우의
대화상자
7-50
Samsung Component Placer SM471 Administrator's Guide

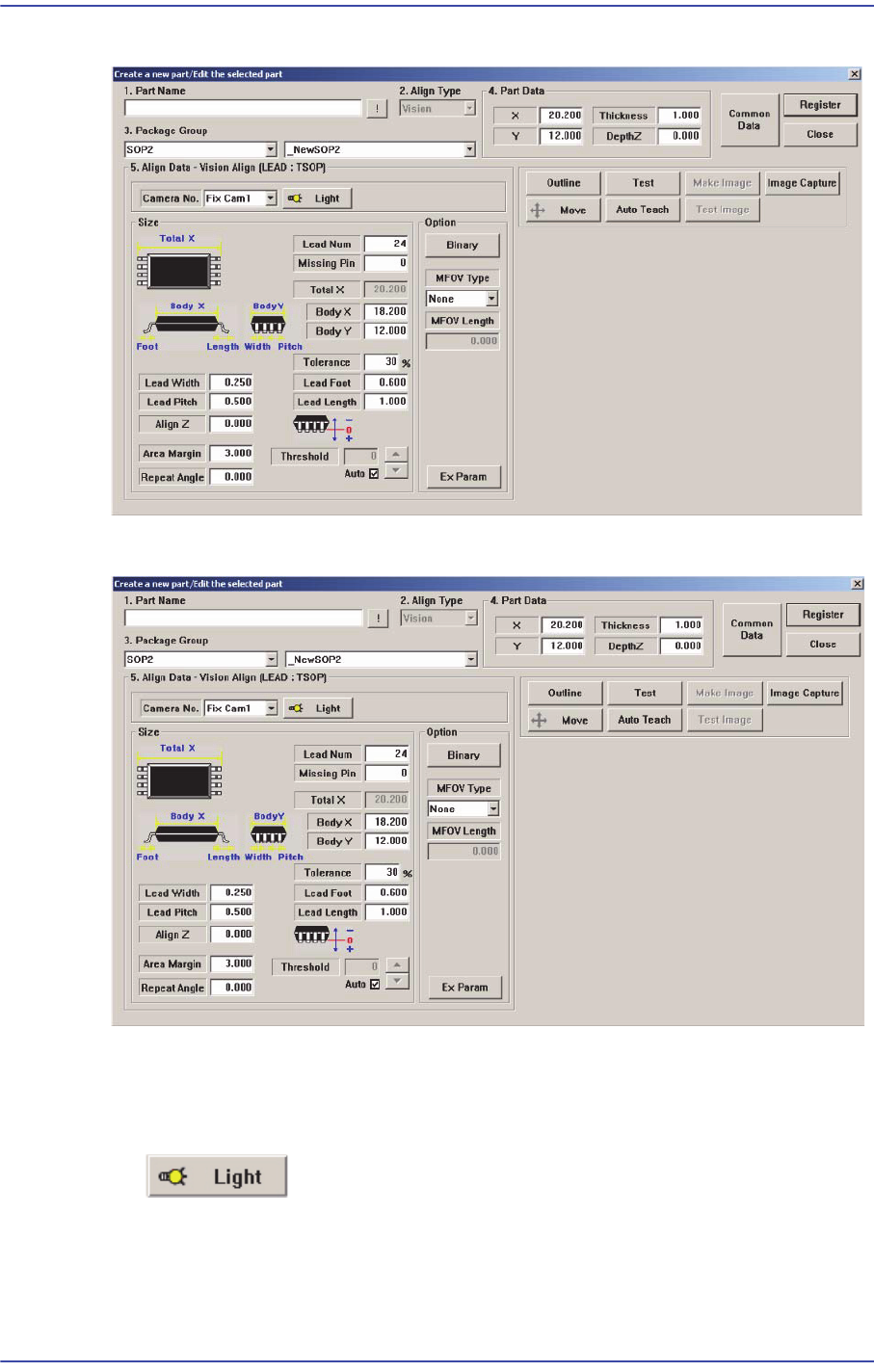

그림
7.19
“
Package Group = SOP2
”인
경우의
대화상자
그림
7.20
“
Package Group = SOJ2
”인
경우의
대화상자
<Camera No.> 콤보박스
부품을 인식
할 Camera를 선택합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
버튼
부품을 인식
할 Camera의 조명을 설정합니다. 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
<S
ize> 영역
7-51
부품
등록
Align 크기를 설정합니다.
<Lead Num> 에디트박스
한 변의 Lead의 개수를 입력합니다.
<Missing Pin Num> 에디트박스
리드 그룹의 중앙에 있는 아래쪽과 위쪽이 대칭으로 비어있는 리드의 수를
입력합니다. 만일 리드가 아래쪽과 위쪽이 대칭으로 비어있지 않은 경우에
는 User IC 로 등록하십시오.
<Total Y> 에디트박스 [ SOP / SOJ인 경우]
부품 전체의Y방향 크기를 표시합니다. <Body Y>와 <리드 길이> 가 결정되
면 계산해서 표시합니다. ( <Body Y> + <리드 길이> * 2)
<Total X> 에디트박스 [ SOP2 / SOJ2인 경우]
부품 전체의X방향 크기를 입력합니다. <Body X>와 <리드 길이> 가 결정되
면 계산해서 표시합니다. ( <Body X> + <리드 길이> * 2)
<Body Y> 에디트박스
부품 몸체의 Y방향 크기를 입력합니다.
<Tolerance> 에디트박스
부품 데이터의 여유치를 입력합니다. 기본값은 30%입니다.
<Lead Width> 에디트박스
Lead의 폭을 입력합니다.
<Lead Pitch> 에디트박스
Lead의 Pitch를 입력합니다.
<Lead Foot> 에디트박스
Lead가 바닥면에 접촉하는 길이를 입력합니다.
<Lead Length> 에디트박스
Align Camera에 보이는 Lead의 길이를 입력합니다.
이 외 설정항목은
“
7.1.1
공통
Align Data
”
참조하십시오.
<Option> 영역
Align Option데이터를 설정합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조
하시기 바랍니다.
<Move> 버튼
부품을 수동으로 흡착(Pickup)하여 부품 인식 테스트를 하기 위해서 사용됩니다
. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
<Test> 버튼
