7-52
Samsung Component Placer SM471 Administrator's Guide
설정한 Align 데이터를 사용해서 부품 인식 테스트를 실시합니다. 자세한 사항
은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
<I
mage Capture> 버튼
부품 이미지
를 조명값을 자동적으로 단계적으로 변환하여 이미지로 저장하고
사용자는 그 중 가장 인식이 잘 된 이미지 조명값을 확인하여 저장함으로써 최
적의 조명값을 지정하는데 도움을 줍니다. 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
<
Auto Teach> 버튼
부품의 Align 데이
터를 자동으로 구합니다. 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
7.1.3.2. QFP 부품데이터 설정
QFP 부품에 관한 Align 데이터를 설정합니다.

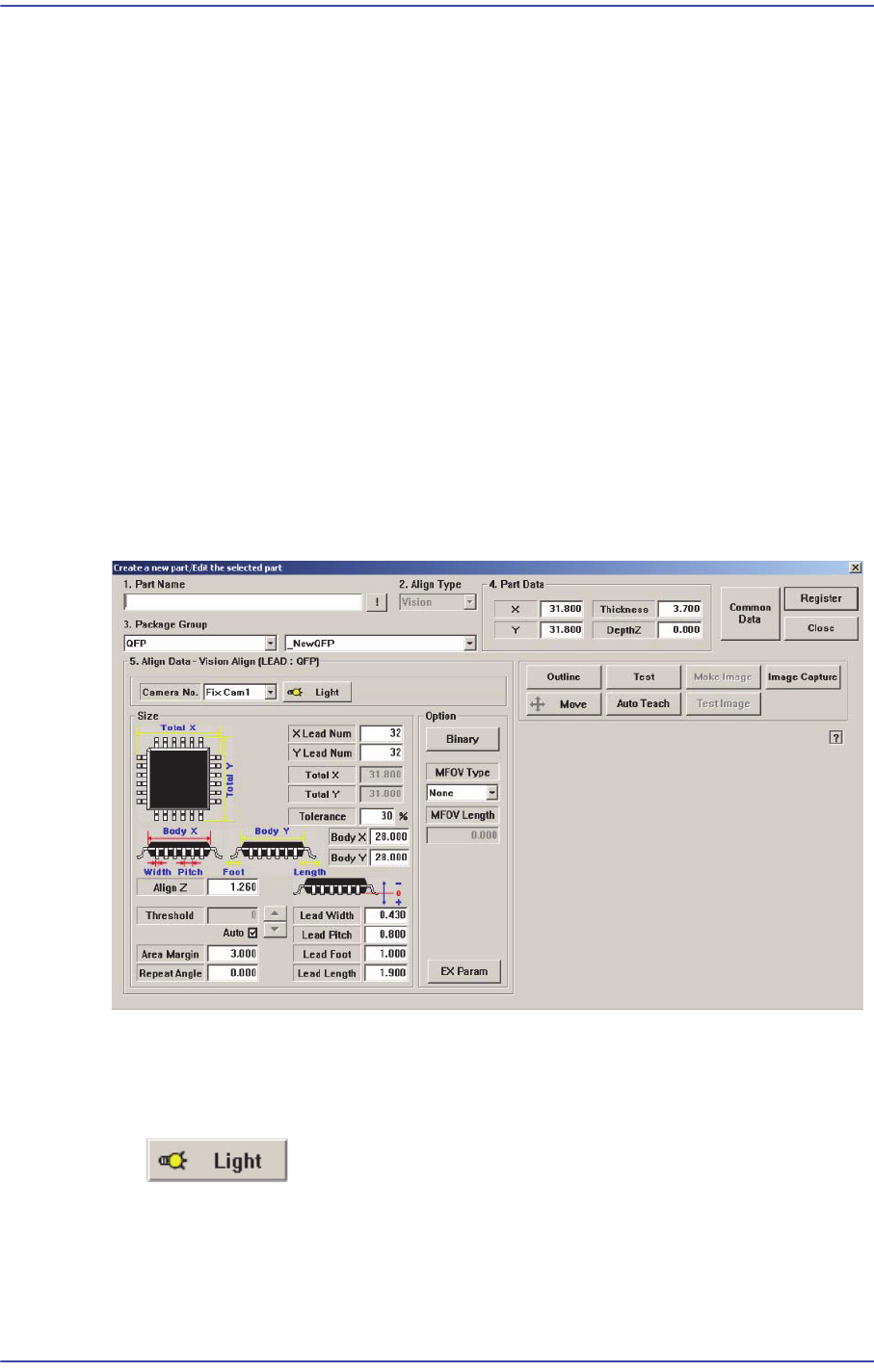

그림
7.21
“
Package Group = QFP
”인
경우의
대화상자
<Camera No.> 콤보박스
부품을 인식
할 Camera를 선택합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
버튼
부품을 인식
할 Camera의 조명을 설정합니다. 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
<S
ize> 영역
7-53
부품
등록
Align 크기를 설정합니다.
<X Lead Num> 에디트박스
X방향의 Lead의 개수를 입력합니다.
<Y Lead Num> 에디트박스
Y방향의 Lead의 개수를 입력합니다.
<Total X> 에디트박스
부품 전체의 X방향 크기를 표시합니다. <Body X>와 <Lead Length>가 결정
되면 계산해서 표시합니다. ( <Body X> + <Lead Length> * 2 )
<Total Y> 에디트박스
부품 전체의 Y방향 크기를 표시합니다. <Body Y>와 <Lead Length>가 결정
되면 계산해서 표시합니다. ( <Body Y> + <Lead Length> * 2 )
<Tolerance> 에디트박스
부품 데이터의 여유치를 입력합니다. 기본값은 30%입니다.
<Body X> 에디트박스
부품 몸체의 X방향 크기를 입력합니다.
<Body Y> 에디트박스
부품 몸체의 Y방향 크기를 입력합니다.
<Lead Width> 에디트박스
Lead의 폭을 입력합니다.
<Lead Pitch> 에디트박스
Lead의 Pitch를 입력합니다.
<Lead Foot> 에디트박스
Lead가 바닥면에 접촉하는 길이를 입력합니다.
<Lead Length> 에디트박스
Align Camera에 보이는 Lead의 길이를 입력합니다.
이 외 설정항목은
“
7.1.1
공통
Align Data
”
참조하십시오.
<Option> 영역
Align Option데이터를 설정합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조
하시기 바랍니다.
<Move> 버튼
부품을 수동으로 흡착(Pickup)하여 부품 인식 테스트를 하기 위해서 사용됩니다
. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
7-54
Samsung Component Placer SM471 Administrator's Guide
<Test> 버튼
설정한 Align 데이터를 사용해서 부품 인식 테스트를 실시합니다. 자세한 사항
은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
<Image Capture> 버튼
부품 이미지를 조명값을 자동적으로 단계적으로 변환하여 이미지로 저장하고
사용자는 그 중 가장 인식이 잘 된 이미지 조명값을 확인하여 저장함으로써 최
적의 조명값을 지정하는데 도움을 줍니다. 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
<Auto Teach> 버튼
부품의 Align 데이터를 자동으로 구합니다. 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
7.1.3.3. PLCC 부품데이터 설정
PLCC 부품에 관한 Align 데이터를 설정합니다. 자세한 사항은
“
7.1.3.5 QFP
부품데
이터
설정”
를 참조하시기 바랍니다.
