7-64 Samsung Component Place r SM471 Administrator's Guide 부품의 기준점 ( 일반적으로 부품중심 ) 에서 Lead Group 의 중심까지의 법선 방향으로의 거리를 입력합니다 .  <Gap1 St art> 열 Lead Group 에서 비어 있는 첫 번째 Lead 를 설 정합니다 . Start 번호의 Lead 다음부터 Lead …

100%1 / 506
7-63
부품
등록
7.1.4.2. Lead Group
User IC의 Lead Group을 설정합니다. 설정 가능한 Lead Group의 최대 개수는 16개
입니다.

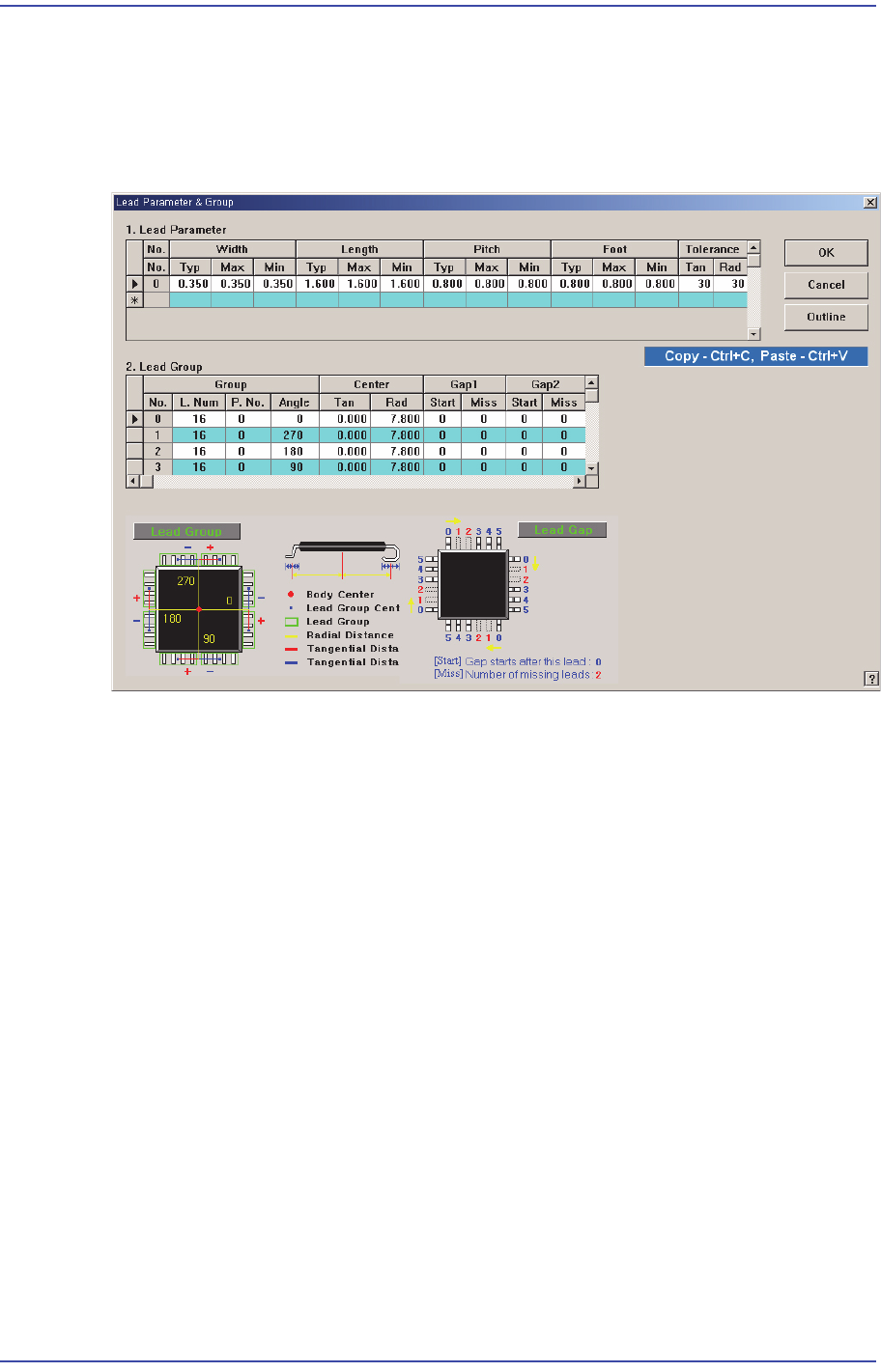

그림
7.25
“
User IC
의
Lead Parameter & Group
”
대화상자에서의
“
Lead Group
”
설정화면
<Lead Group> 영역
Lead Group을 설정
합니다.
<Group No.> 열
Lead Group번호
를 표시합니다. 가능한 범위는 0 – 15입니다.
<G
roup L. Num> 열
Lead Group이 가지
는 Lead의 개수를 입력합니다.
<Group P
. No.> 열
Lead Group이 참
조하는 Lead Parameter 번호를 설정합니다. 설정 가능한 범
위는 0 – 7입니다.
<Gro
up Angle> 열
Lead Group이 부품
의 어느 방향에 있는지를 설정합니다. 위의 그림에서 0,
90, 180, 270으로 표시되어 있는 것이 Angle을 나타냅니다.
<Ce
nter Tan> 열
부품의 기준
점(일반적으로 부품중심)에서 Lead Group의 중심까지의 접선
방향으로의 거리를 입력합니다.
<Ce
nter Rad> 열
7-64
Samsung Component Placer SM471 Administrator's Guide
부품의 기준점(일반적으로 부품중심)에서 Lead Group 의 중심까지의 법선
방향으로의 거리를 입력합니다.
<Gap1 Start> 열
Lead Group에서 비어 있는 첫 번째 Lead를 설정합니다.
Start번호의 Lead 다음부터 Lead가 비어 있습니다.
<Gap1 Miss> 열
Lead Group에서 비어 있는 첫 번째 Lead를 설정합니다.
Miss 개수만큼 Lead가 비어 있습니다.
<Gap2 Start> 열
Lead Group에서 비어 있는 두 번째 Lead를 설정합니다.
Start번호의 Lead 다음부터 Lead가 비어 있습니다.
<Gap2 Miss> 열
Lead Group에서 비어 있는 두 번째 Lead를 설정합니다.
Miss 개수만큼 Lead가 비어 있습니다.
<Gap3 Start> 열
Lead Group에서 비어 있는 세 번째 Lead를 설정합니다.
Start번호의 Lead 다음부터 Lead가 비어 있습니다.
<Gap3 Miss> 열
Lead Group에서 비어 있는 세 번째 Lead를 설정합니다.
Miss 개수만큼 Lead가 비어 있습니다.
<Gap4 Start> 열
Lead Group에서 비어 있는 네 번째 Lead를 설정합니다.
Start번호의 Lead 다음부터 Lead가 비어 있습니다.
<Gap4 Miss> 열
Lead Group에서 비어 있는 네 번째 Lead를 설정합니다.
Miss 개수만큼 Lead가 비어 있습니다.
7-65
부품
등록
7.1.4.3. HDMI Connector 장착
HDMI Connector를 장착하기 위해서는 부품의 Part Data 를 등록하고, 해당 부품의
장착점을 티칭해야 합니다. Fix Camera 가 없는 장비에서는 사용 할 수 없습니다.
Part Data 등록

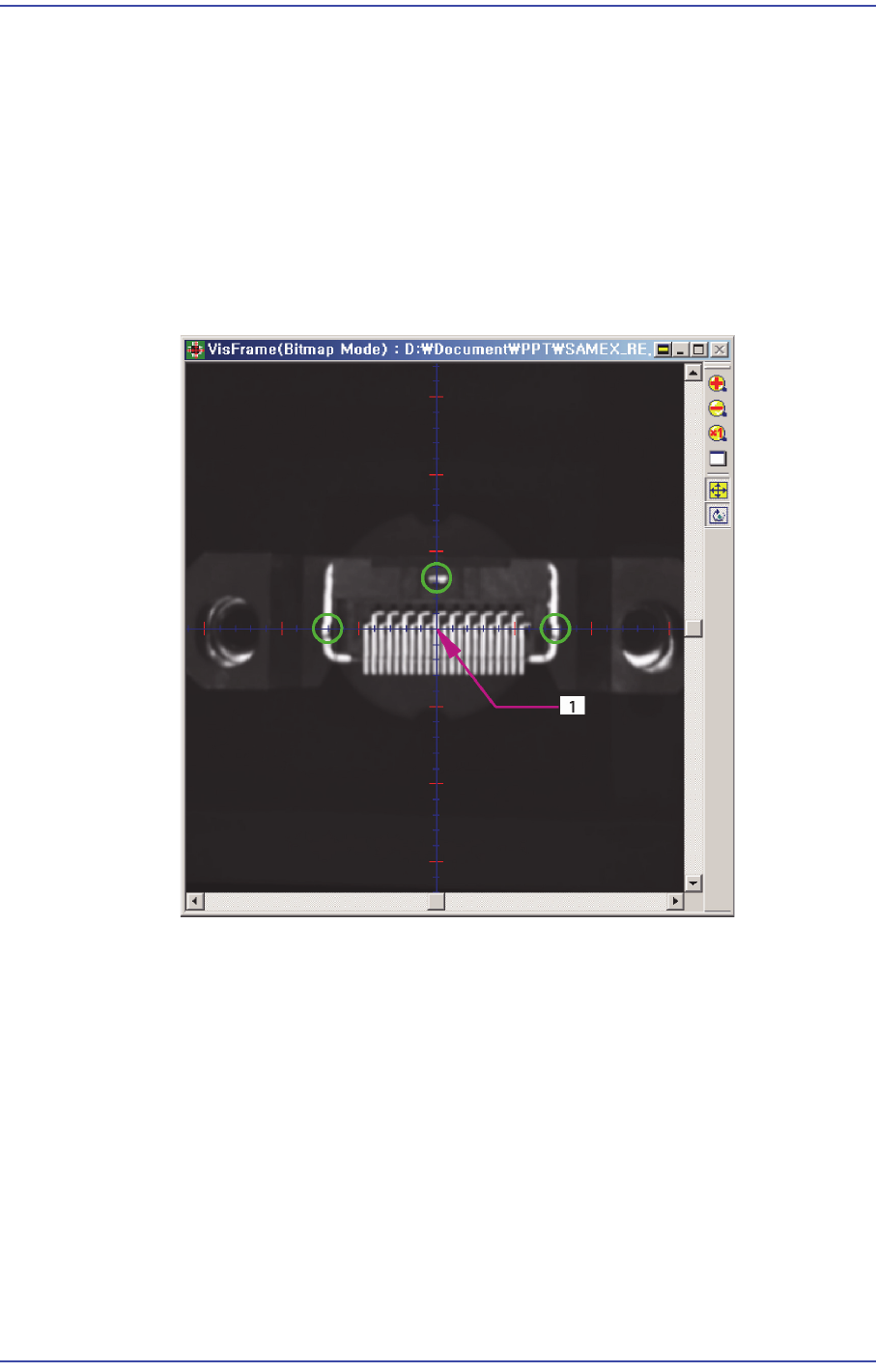

다음
의 그림과 같이 티칭박스를 이용해서 부품을 흡착한 헤드를 Fix Camera
의 중심으로 이동시키십시오 .
부품
의 삽입되는Pin의 위치가 SMVision창의 십자선에 걸쳐지도록 갠트리를
이동시키십시오. 정확히 티칭된 위치를 부품의 중심으로 설정하십시오.
1:
부품의
중심
<Lead Parameter & Group> 버튼을 클릭하여 리드 파라메터 중 Lead Center의
Rad와 Tan 값을 변경하십시오 . 이때, 다음 그림과 같이 리드의 끝단이 부품
상의 밝은 영역과 수평선 상에 나란히 놓이지 않도록 조정하십시오
