7.1.4.3. HDMI Connector 장착
HDMI Connector를 장착하기 위해서는 부품의 Part Data 를 등록하고, 해당 부품의
장착점을 티칭해야 합니다. Fix Camera 가 없는 장비에서는 사용 할 수 없습니다.
Part Data 등록
다음
의 그림과 같이 티칭박스를 이용해서 부품을 흡착한 헤드를 Fix Camera
의 중심으로 이동시키십시오 .
부품
의 삽입되는Pin의 위치가 SMVision창의 십자선에 걸쳐지도록 갠트리를
이동시키십시오. 정확히 티칭된 위치를 부품의 중심으로 설정하십시오.
1:
부품의
중심

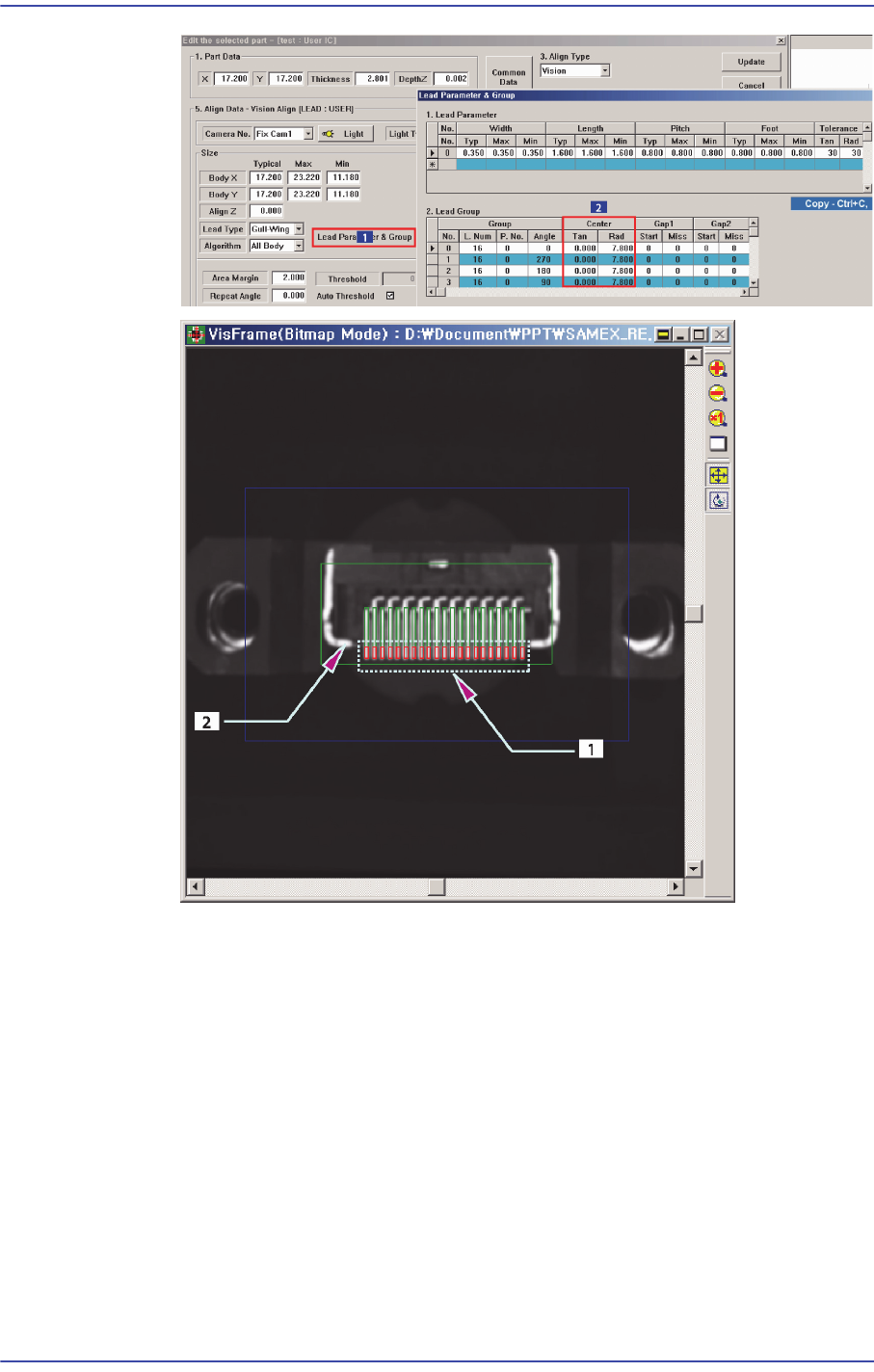

<Lead Parameter & Group> 버튼을 클릭하여 리드 파라메터 중 Lead Center의
Rad와 Tan 값을 변경하십시오 . 이때, 다음 그림과 같이 리드의 끝단이 부품
상의 밝은 영역과 수평선 상에 나란히 놓이지 않도록 조정하십시오
7-66
Samsung Component Placer SM471 Administrator's Guide
1:
리드
끝단
2:
밝은
영역
장착점 티칭
“장
착 등록” 대화상자에서 해당 부품의 Reference를 선택하고 < 수동인식 >
버튼을 클릭하여 해당 위치로 피두셜 카메라를 이동시키십시오.
PCB상의 해당 부품
을 위한 삽입 홀들이 SMVision창에 전부 보이지 않으므
로 티칭박스를 이용하여 다음 그림과 같이 위쪽의 삽입 홀의 중심을 기준으
로 장착점의X좌표를 결정하십시오.
7-67
부품
등록
티칭박스를 이용하여Y축 방향으로 피두셜 카메라를 이동시켜 다음의 그림
과 같이 삽입 홀의 중심을 기준으로 장착점의Y좌표를 결정하십시오. 이렇
게 함으로써 부품의 중심과 장착점을 일치시킬 수 있습니다.
