7-68 Samsung Component Place r SM471 Administrator's Guide 메 모 제한사항 각각 의 Lead Group 은 서로 겹칠 수 없습니다 . 두개의 Lead Group 이 겹쳐 있음 . Lead Group 은 반드 시 1 개의 Lead Paramet er 를 지정합니다 . 즉 , Lead Group 은 같은 종류의 Lead 들로 구성된다…
7-67
부품
등록

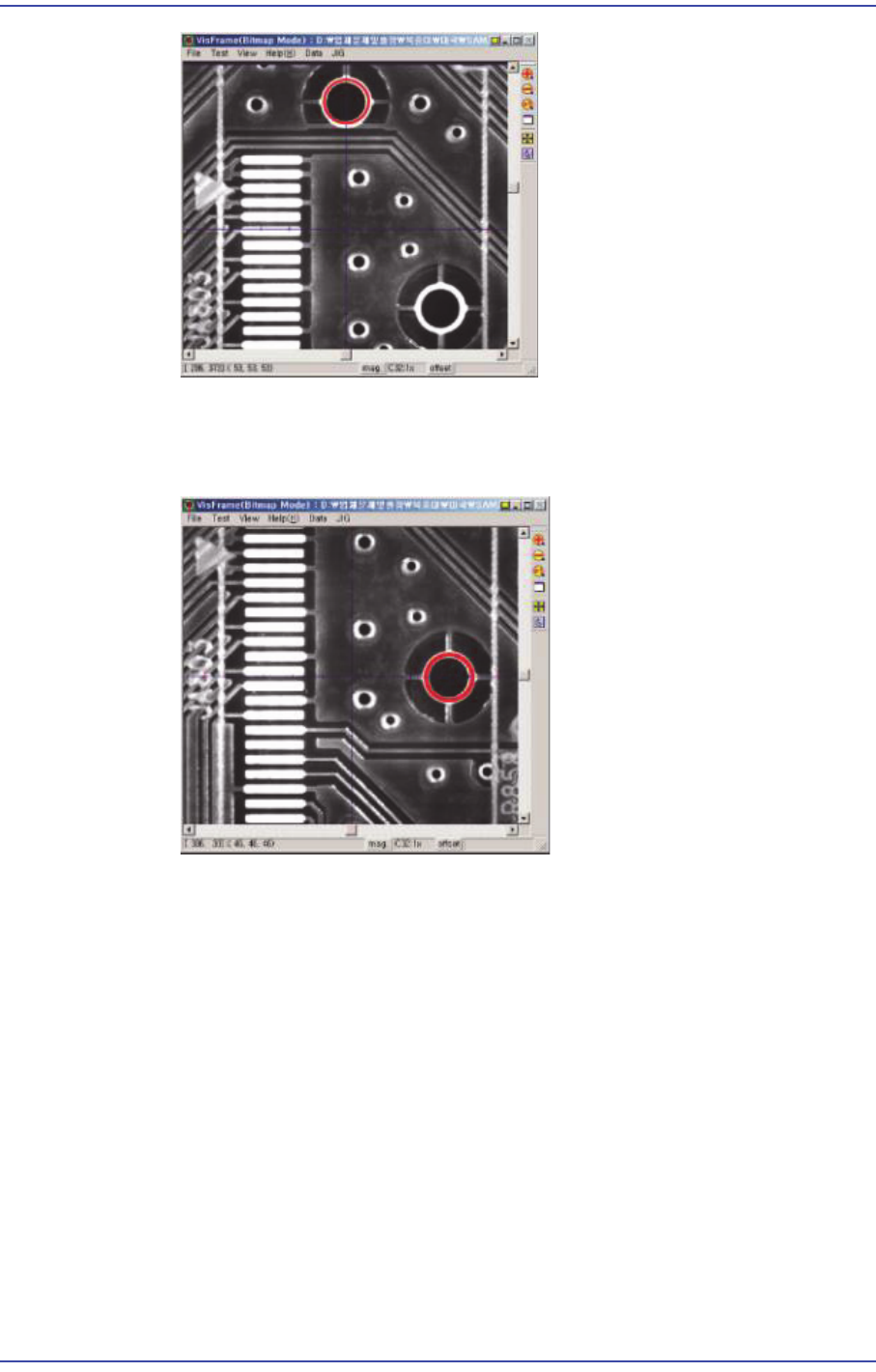

티칭박스를 이용하여Y축 방향으로 피두셜 카메라를 이동시켜 다음의 그림
과 같이 삽입 홀의 중심을 기준으로 장착점의Y좌표를 결정하십시오. 이렇
게 함으로써 부품의 중심과 장착점을 일치시킬 수 있습니다.
7-68
Samsung Component Placer SM471 Administrator's Guide

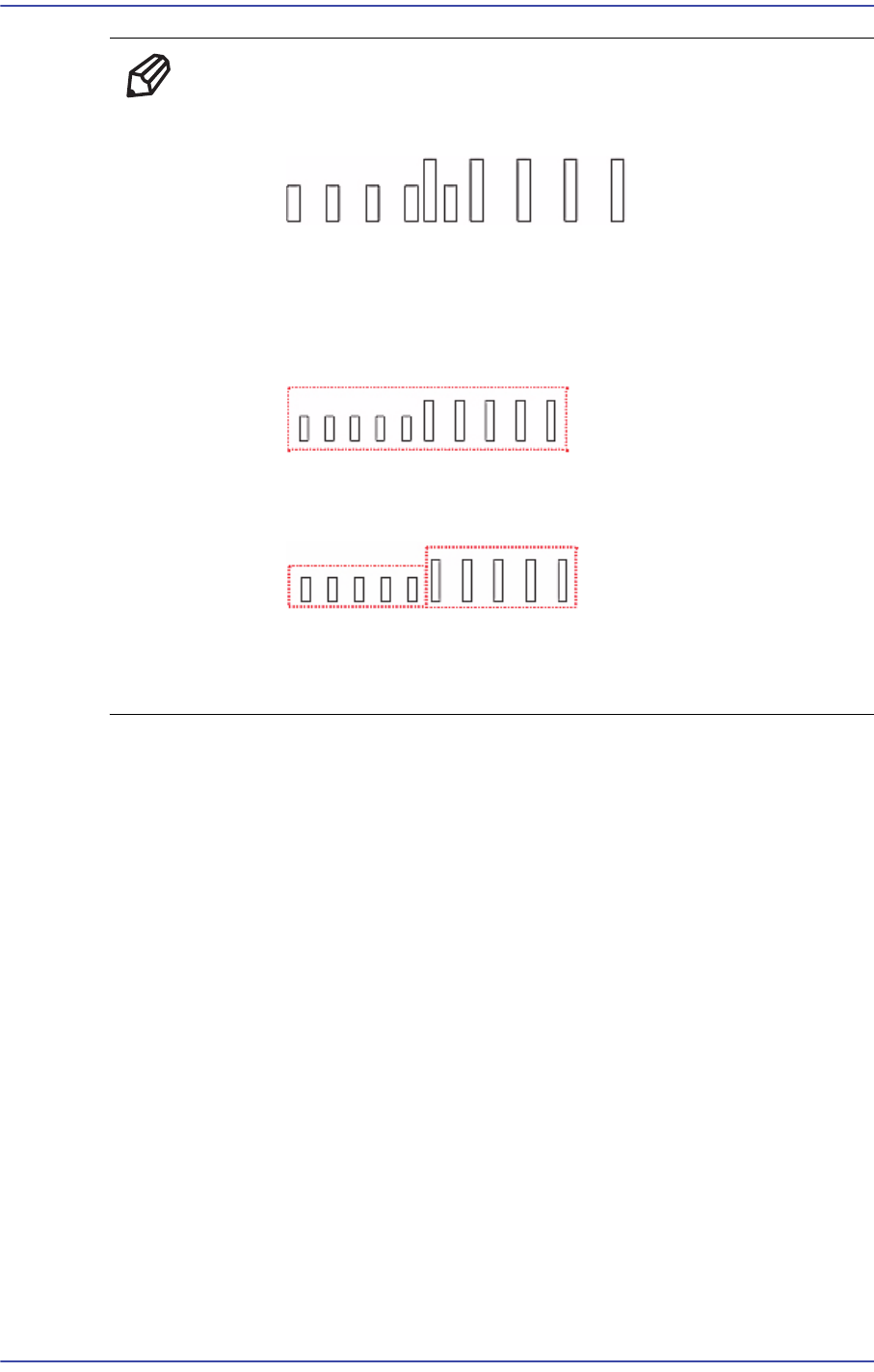

메 모 제한사항
각각
의 Lead Group은 서로 겹칠 수 없습니다.
두개의 Lead Group이 겹쳐
있음.
Lead Group은 반드
시 1개의 Lead Parameter를 지정합니다. 즉
, Lead Group은 같은 종류의 Lead들로 구성된다는 의미입니
다.
Lead Parameter가 다른 것을 하나의 Lead
Group으로 등록할
수 없음.
Lead Parameter가 다르므
로 두개의 Lead Group으로 등록함.
Lead 는 90도 방향으
로만 존재합니다.
7.1.5. Hemt 부품데이터 설정
Hemt 부품에 관한 Align 데이터를 설정합니다.
“
7.1.4 User IC
부품데이터
설정”
을
참조하시기 바랍니다.
7.1.6. Connector 부품데이터 설정
Connector-1부품에 관한 Align 데이터를 설정합니다.
“
7.1.4 User IC
부품데이터
설정”
을 참조하시기 바랍니다.
7-69
부품
등록
7.1.7. BGA 부품데이터 설정
BGA 부품에 관한 Align 데이터를 설정합니다.

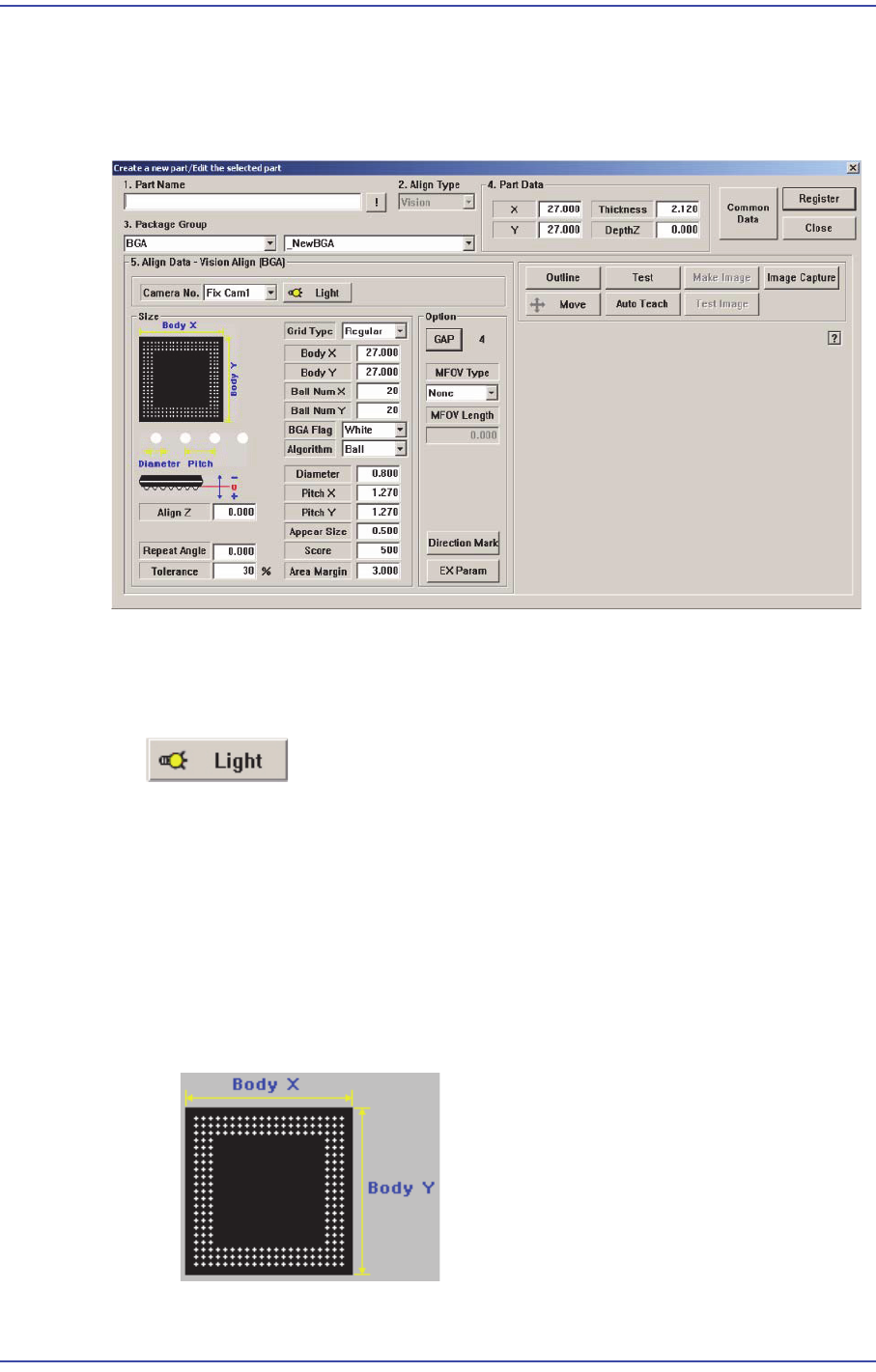

그림
7.26
“
Package Group = BGA
”인
경우의
대화상자
<Camera No.> 콤보박스
부품을 인식할 Camera 를 선
택합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
버튼
부품을 인식할 Camera 의 조명
을 설정합니다. 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
<Size>
영역
Align 크기를 설
정합니다.
<G
rid Type> 콤보박스
BGA부품
의 Ball 배치형태를 선택합니다. 선택 가능한 Type 은 다음과 같습
니다.
Regular
