7-76
Samsung Component Placer SM471 Administrator's Guide
7.1.8. FLIP CHIP 부품데이터 설정
Flip Chip 부품에 관한 Align 데이터를 설정합니다.

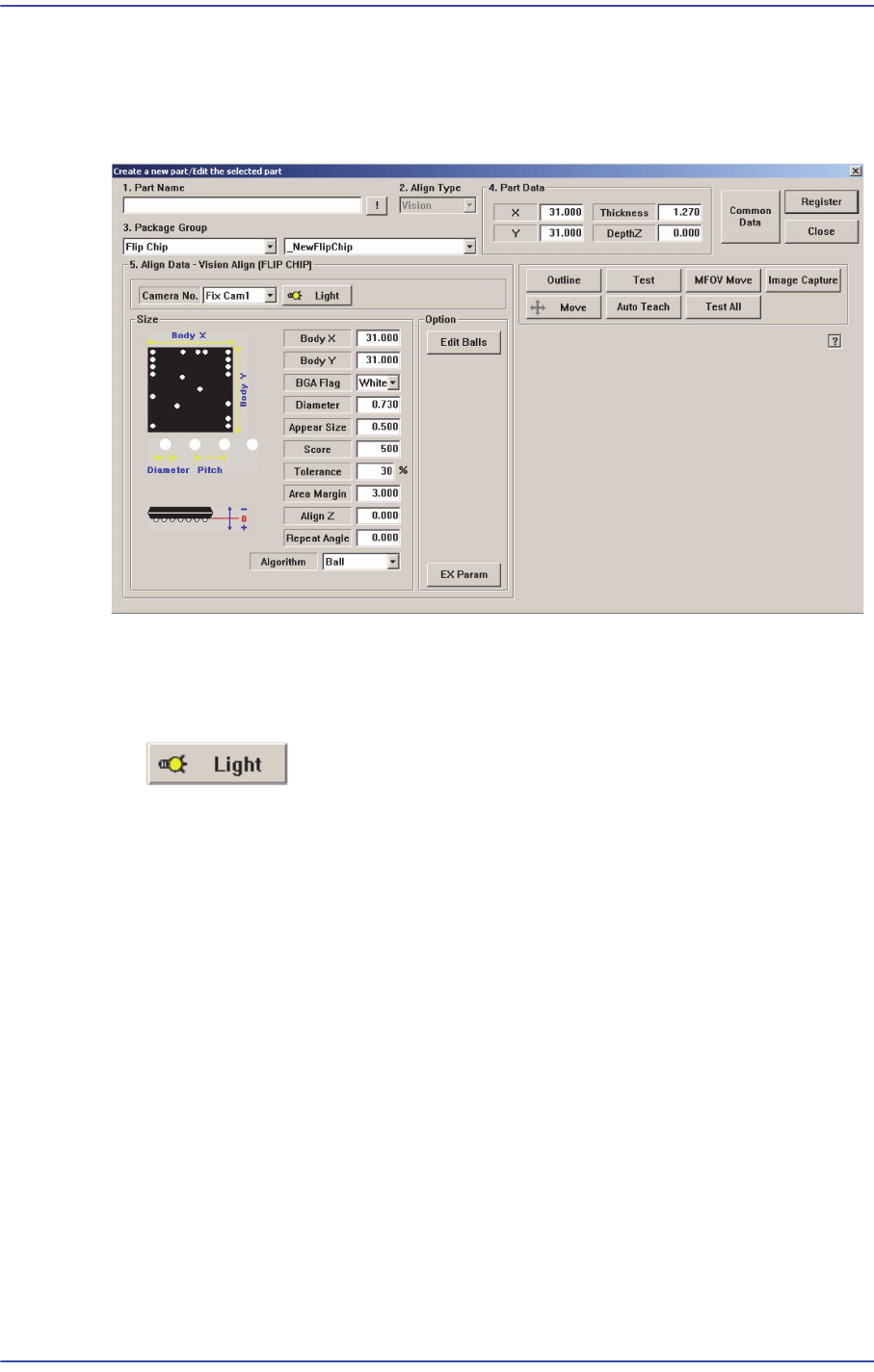

그림
7.30
“
Package Group = Flip Chip
”인
경우의
대화상자
<Camera No.> 콤보박스
부품을 인식
할 Camera를 선택합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
버튼
부품을 인식
할 Camera의 조명을 설정합니다. 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
<S
ize> 영역
Align 사이
즈를 설정합니다. 자세한 사항은
“
7.1.7 BGA
부품데이터
설정”
의
<Size> 영역을 참조하시기 바랍니다.
<Option> 영역
Align Option데
이터를 설정합니다.
<Edit Ba
lls>버튼
각 볼의 위치
를 편집합니다.

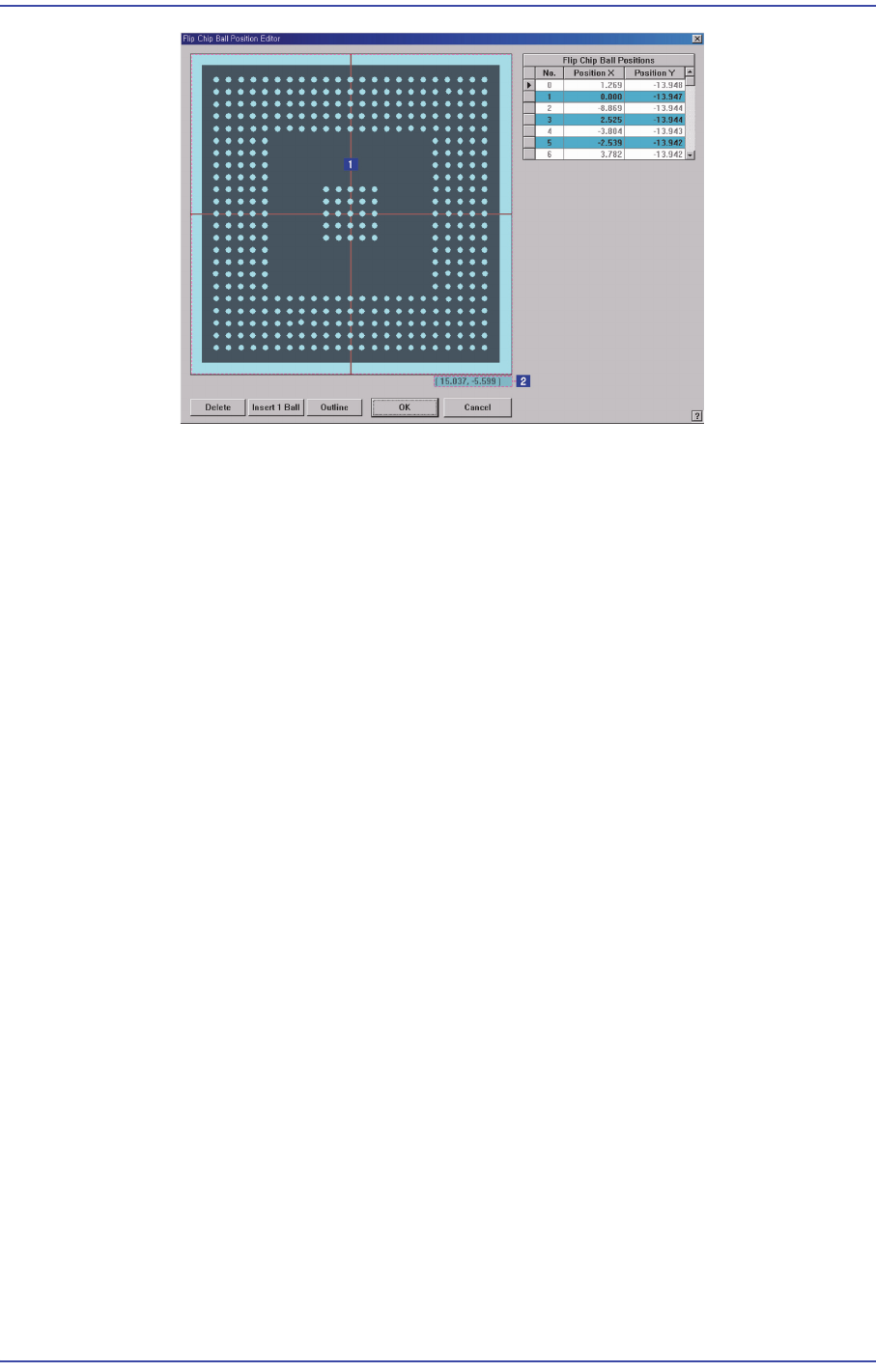

7-77
부품
등록
1: Graphics Area
2: Position Display
<Graphics Area> 영역
현재 등록
된 Ball들을 표시합니다. Graphics Area를 통해 다음의 작업을
수행 할 수 있습니다.
Left
Mouse Button Double Click
Graphics Area의 원하
는 위치에 마우스의 커서를 대고 마우스의 왼쪽
버튼을 더블 클릭함으로서 새로운 볼을 생성 합니다.
Ball S
election
Graphics Area에서 마
우스의 왼쪽 버튼을 누른 상태에서 영역을 선택
하고 마우스의 왼쪽 버튼에서 손가락을 떼면 선택한 영역내의 볼들
이 선택됩니다.
볼이 선택
된 상태에서 <삭제> 버튼을 클릭하면 선택된 볼들이 삭제
됩니다.
(Delete Button을 누르면 선택된 Ball 들이 삭제 됩니
다.)
<Position Display>
Graphics Area 우측 하단
에 있으며 현재 Mouse Cursor의 위치를 표시합니
다. (Unit: mm)
<Flip Chip Ball
Positions> 영역
Ball의 위치를 표시하
며 직접 수정도 가능합니다.
<No.>
생성된 Ba
ll의 일련 번호를 표시합니다.
<Pos
ition X>
7-78
Samsung Component Placer SM471 Administrator's Guide
Ball의 Flip Chip Body내 X방향 위치를 표시합니다. (Unit: mm)
<Position Y>
Ball의 Flip Chip Body내 Y방향 위치를 표시합니다. (Unit: mm)
<Delete> 버튼
Graphics Area 에서 선택된 볼 또는 <Flip Chip Ball Positions> 영역에서 선
택된 볼을 삭제합니다.
<Insert 1 Ball> 버튼
새로운 Ball을 추가합니다. 새로 생성된 Ball 의 초기 위치는 (0, 0)입니다
<Delete> 버튼
Graphics Area에서 선택된 Ball 또는 Grid에서 선택된 Ball을 삭제합
니다.
<OK> 버튼
편집한 내용을 저장하고 대화상자를 종료합니다.
<Cancel> 버튼
편집한 내용을 저장하지 않고 대화상자를 종료합니다.
이외의 항목은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
<EX Param> 버튼
인식과 관련된 세부설정을 하는 대화상자를 보여줍니다. 일반부품의 경
우는 설정하지 않아도 됩니다 . 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
<Move> 버튼
부품을 수동으로 흡착(Pickup) 하여 부품 인식 테스트를 하기 위해서 사용됩니다
. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
<Test> 버튼
설정한 Align 데이터를 사용해서 부품 인식 테스트를 실시합니다. 자세한 사항
은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
<Image Capture> 버튼
부품 이미지를 조명값을 자동적으로 단계적으로 변환하여 이미지로 저장하고
사용자는 그 중 가장 인식이 잘 된 이미지 조명값을 확인하여 저장함으로써 최
적의 조명값을 지정하는데 도움을 줍니다. 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
