8-1
공급장치
설정
제8장. 공급장치 설정
8.1. Feeder [F4]
‘Feeder’ 하위메뉴는 Tape Feeder, Stick Feeder, Tray Feeder 에 관한 데이터를 편집하
기 위해서 사용됩니다. 각 Feeder에 설치할 부품을 선택하고 흡착점(Pickup Position)
Teaching 및 부품 흡착 테스트 등을 할 수 있습니다.
8.1.1. Feeder Base
Feeder Base를 선택하면 다음과 같은 대화상자가 표시되고, Feeder Base에 설치되는
Tape Feeder와 관련된 데이터를 편집할 수 있습니다.
그림
8.1
“
Feeder : Feeder Base
”
대화상자
1: Grid
영역
<Grid> 영역
Feeder Base에 Feeder류를 포함한 각종 De
vice의 설치상태를 표시하고, 설치된
위치를 편집합니다.
<N
o> 열
Feeder Base Slot 의 일련번
호 입니다. 공압식 Feeder Base에는 60개의 Slot이
있습니다.
<P
art> 열
해당Slot에 설치
할 부품을 선택합니다. <Part>열에 마우스를 클릭하면, 콤
8-2
Samsung Component Placer SM471 Administrator's Guide
보박스가 표시되는데 “Parts” 대화상자에서 등록된 부품 중 “Tape Feeder”
로 공급되는 부품리스트가 나타납니다. 이 리스트에서 설치할 부품을 선택
합니다. 다음은 <Part>열의 콤보박스에서 부품을 선택하는 화면입니다.

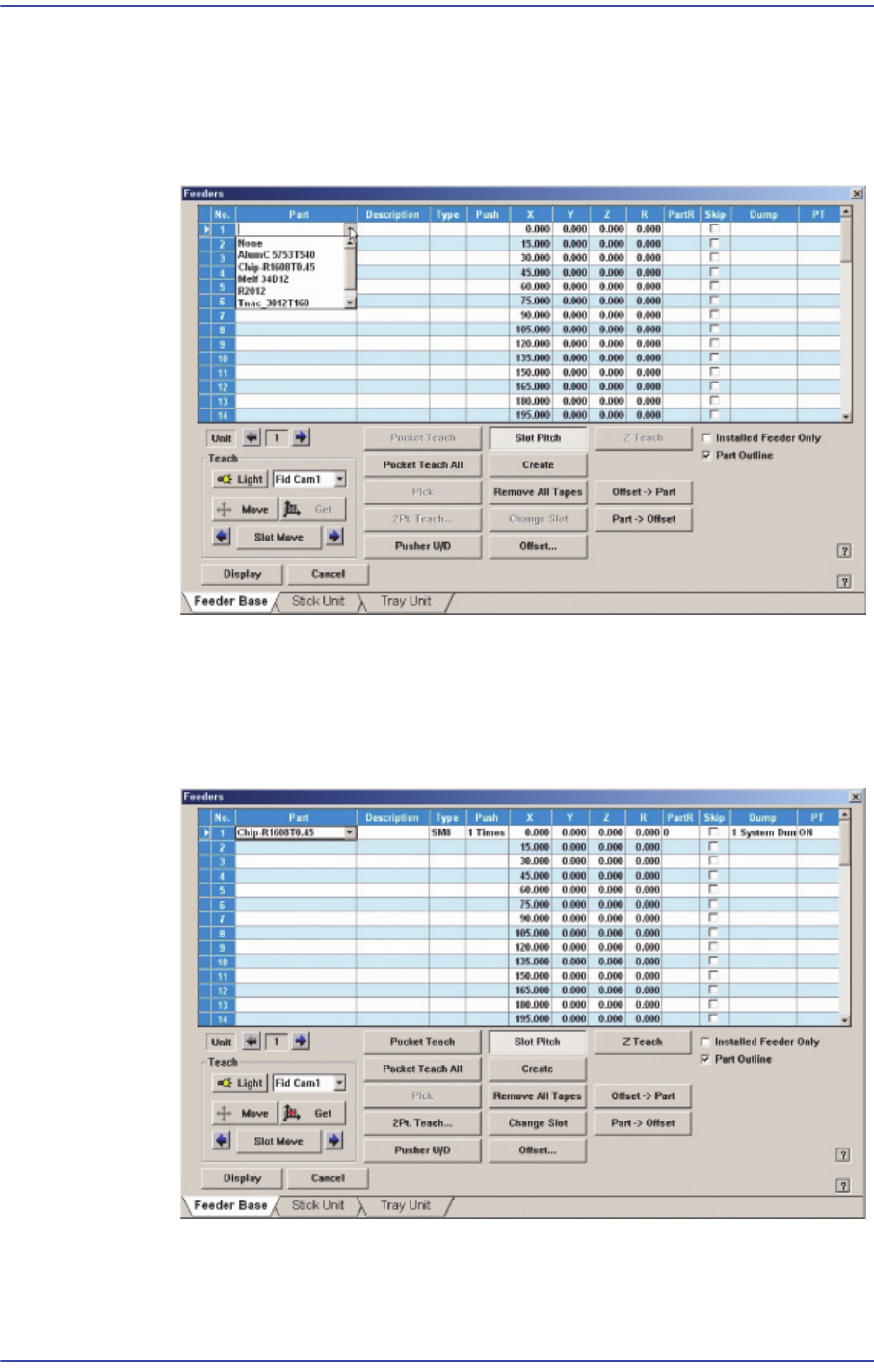

그림
8.2
“
Feeder : Feeder Base
에서
Part
를
선택하는
경우”
화면
<Type> 열
해당 Slot에 설치
된 Device의 Type을 표시합니다. 다음은 각종 Device가 설
치된 Feeder Base에서 <Type>열에 표시되는 내용을 나타내는 화면 입니다.

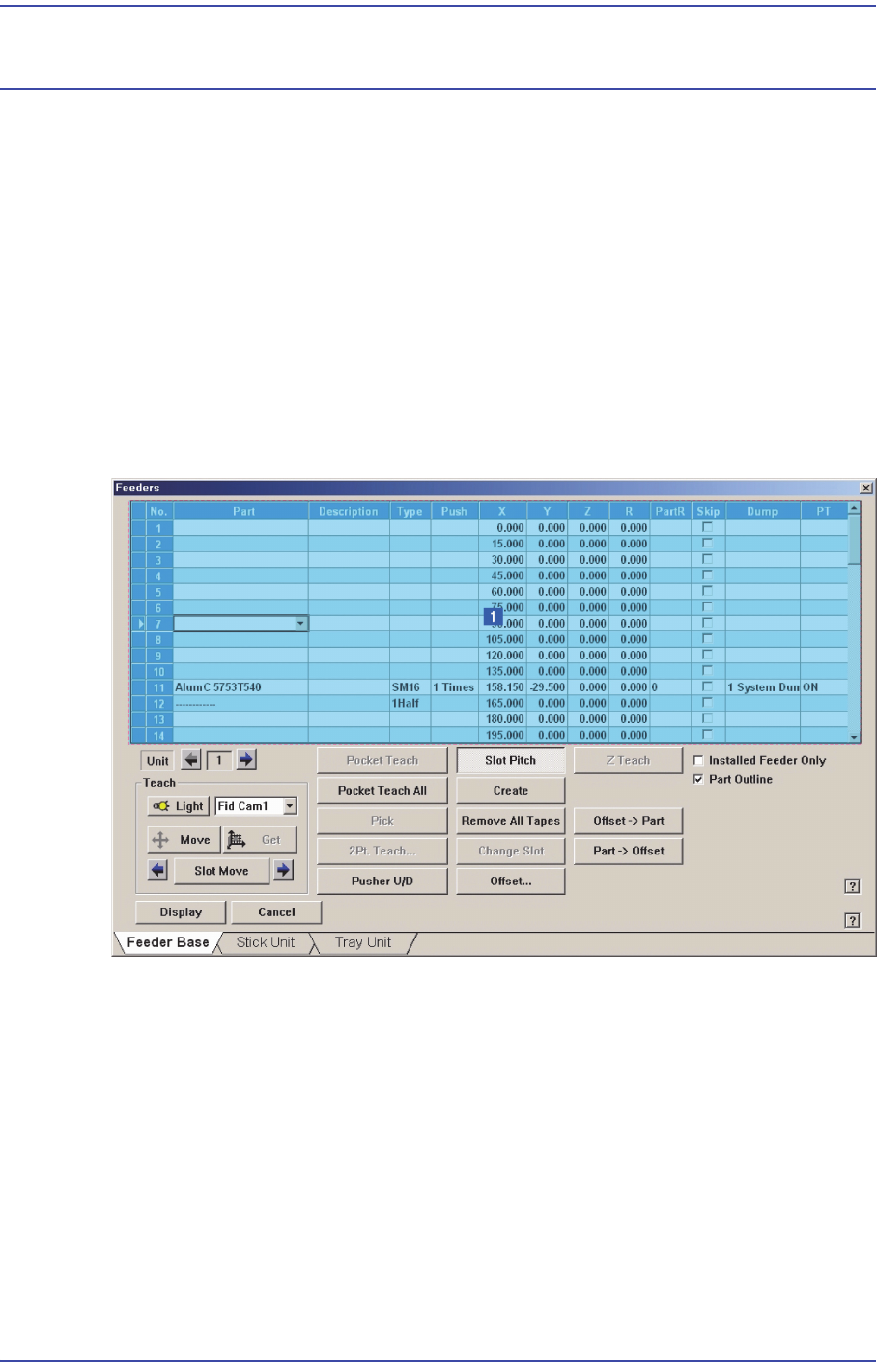

그림
8.3
“
Feeder : Feeder Base
에
여러
Device
가
설치된
경우”
화면

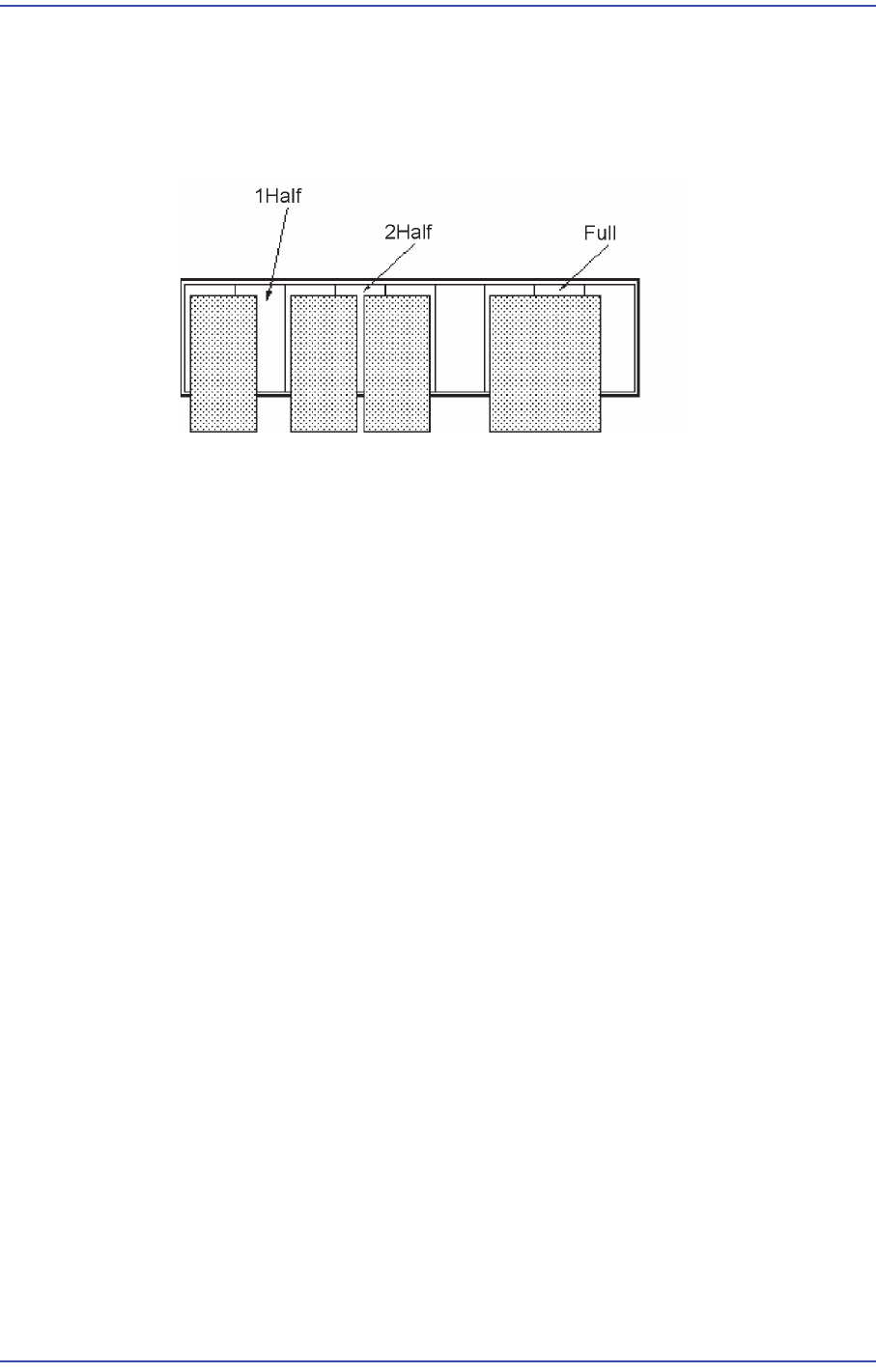

<Type>열에 표시되는 내용 중에서 다음의 내용을 설명합니다 .
1Half: 해당 Slot 이 이웃한 다른 Slot에 설치
된 1개의 Device에 의해 점유된
상태를 표시합니다.
8-3
공급장치
설정
2Half: 해당 Slot이 이웃한 다른 Slot에 설치된 2개의 Device에 의해 점유된
상태를 표시합니다.
Full: 해당 Sl
ot이 이웃한 다른 Slot에 설치된 Device 에 의해 완전히 점유된 상
태를 표시합니다.
<P
ush> 열
해당 Slot에 Tap
e Feeder가 설치된 경우 , 부품 Tape 를 1Pitch 전진시키는데
필요한 실린더의 동작 회수를 선택합니다.
<X
> 열
해당 Slot에 Ta
pe Feeder가 설치된 경우, Tape Feeder로부터 공급되는 부품을
흡착할 X위치를 설정합니다.
<Y
> 열
해당 Slot에 Ta
pe Feeder가 설치된 경우, Tape Feeder로부터 공급되는 부품을
흡착할 Y위치를 설정합니다.
<Z>
열
해당 Slot에 Ta
pe Feeder가 설치된 경우, Tape Feeder로부터 공급되는 부품을
흡착할 Z위치를 설정합니다.
<R>
열
해당 Slot에 Ta
pe Feeder가 설치된 경우, Tape Feeder로부터 공급되는 부품을
흡착할 R위치(Head 의 회전각도)를 설정합니다.
부품을 흡착하
기 전, 설정된 각도 만큼 헤드를 회전한 뒤 부품을 흡착하게 됩
니다.
예를 들어, 커
넥터를 흡착하기 위해 특수 사각 노즐을 사용하는 경우, 노즐
의 긴 쪽 방향이 부품의 긴 쪽 방향과 서로 일치해야만 부품을 흡착하는데 문
제가 없습니다.
그러나, 노즐
은 세로 방향이 길게, 부품은 가로 방향이 길게 설정되었다면,
당연히 부품을 흡착하기 전, 노즐의 각도를 90도 회전해서 흡착해야 정상적
으로 해당 부품을 흡착 할 수 있습니다.
이런 경우, 흡착
시 회전각도를 설정하기 위해서 사용됩니다.
