8.1.2. Stick Unit

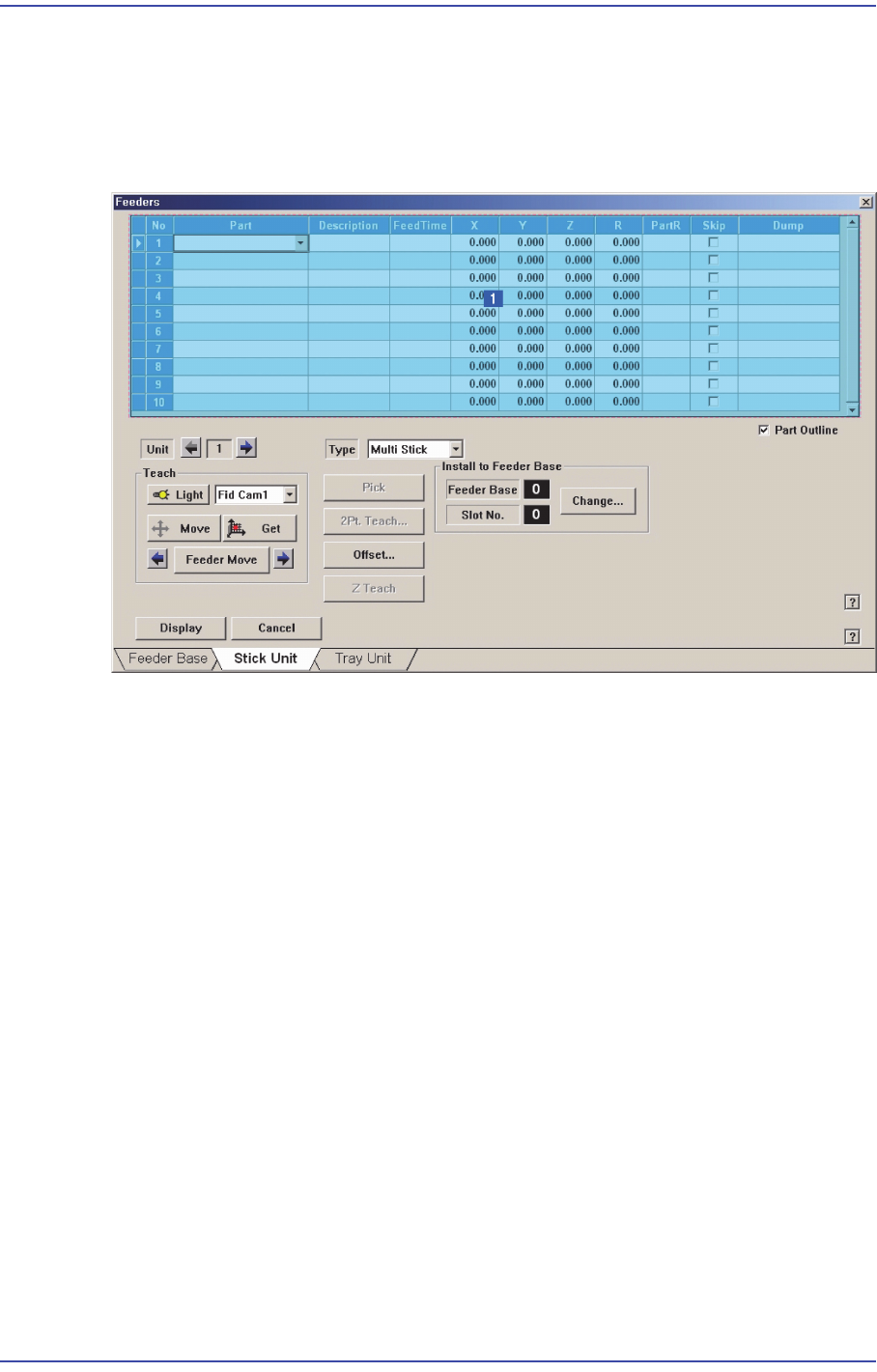

Stick Feeder를 설치하고, Stick Feeder 에 관한 데이터를 설정합니다. “Stick Unit”을
선택했을 때, 초기의 화면은 다음과 같습니다.
그림
8.5
“
Stick Unit
”
대화상자
1: Grid
영역
<Grid> 영역
<Type> 콤
보박스에서 선택한 Stick Unit에 따라 데이터를 생성하고 , 편집합니다
<N
o>열
스틱피더 슬롯
의 일련번호입니다. 다음은 스틱피더가 보유한 슬롯의 수입
니다. 슬롯 수만큼 일련번호가 생성됩니다.
Multi Sti
ck - 최대 10개
한 번에 최대 10개까
지 부품을 공급
<P
art> 열
해당Slot에 설치

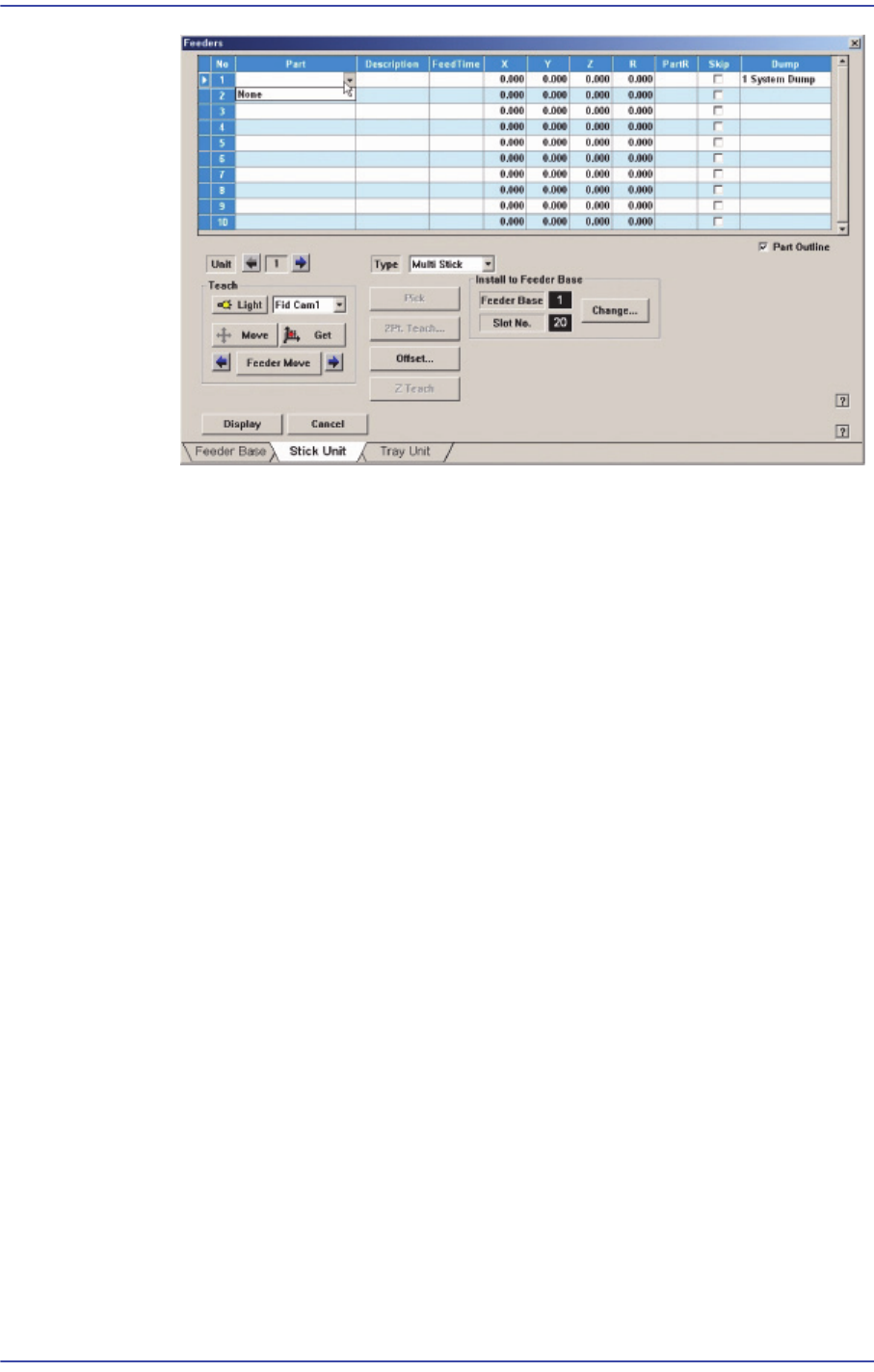

할 부품을 선택합니다. <Part>열에 마우스를 클릭하면, 콤
보박스가 표시되는데 <1.2 Part>에서 등록된 부품 중 “Stick”으로 공급되는
부품리스트가 나타납니다. 이 리스트에서 설치할 부품을 선택합니다. 다음
은 <Part>열의 콤보박스에서 부품을 선택하는 화면입니다.
8-14
Samsung Component Placer SM471 Administrator's Guide
<FeedTime> 열
해당 Slot에 Stick Feeder가 설치
된 경우, Stick Feeder의 부품공급 시간을 설
정합니다. 기본적으로 Stick Feeder는 진동식이므로 부품을 흡착한 후, 다음
부품이 흡착 위치로 이동하는 동안 일정한 시간 간격이 필요합니다. 여기서
는 이 시간 간격을 설정합니다.
<X>
열
해당 Sl
ot에 Stick Feeder가 설치된 경우, Stick Feeder로부터 공급되는 부품을
흡착할 X위치를 설정합니다.
<Y>
열
해당 Sl
ot에 Stick Feeder가 설치된 경우, Stick Feeder로부터 공급되는 부품을
흡착할 Y위치를 설정합니다.
<Z> 열
해당 Sl
ot에 Stick Feeder가 설치된 경우, Stick Feeder로부터 공급되는 부품을
흡착할 Z위치를 설정합니다.
<R>
열
해당 Sl
ot에 Stick Feeder가 설치된 경우, Stick Feeder로부터 공급되는 부품을
흡착할 R위치(Head 의 회전각도)를 설정합니다.
<PartR>
열
해당 Sl
ot에 Stick Feeder가 설치된 경우, Stick Feeder로부터 공급되는 부품의
장착각도를 설정합니다.
<Ski
p> 열
해당 Sl
ot에 Stick Feeder가 설치된 경우, Stick Feeder로부터 공급되는 부품의
흡착 여부를 선택합니다.
8-15
공급장치
설정
흡착하려면 체크박스를 체크하지 않은 상태로 두고, 흡착하지 않도록 하려
면 체크박스를 체크합니다.
<
Dump> 열
해당 Slot에 Stick Feeder가 설치
된 경우, Stick Feeder로부터 공급되는 부품의
Dump Box를 선택합니다. 선택 가능한 Dump Box는 다음과 같습니다.
System Dump: System에 설정되
어 있는 Dump Box로 장비의 Conveyor 전면
에 설치되어 있습니다.
User Dump: System에 사용
자가 설정한 Dump Box로 System 에서 위치를 설
정하여야 합니다.
<Unit> 영역
편집할 스틱피
더를 선택합니다.
버튼
은 이전 스틱피더를 선택하고 , 버튼은 다음 스틱피더를 선택합
니다.
<Feeder Move> 버튼
Feeder가 장착
된 Grid영역으로 만 커서를 이동시킵니다.
버튼
현재 선택된 Stic
k Feeder의 Slot의 이전 Slot 을 선택합니다..
버튼
현재 선택된 Stic
k Feeder의 Slot의 다음 Slot 을 선택합니다.
<Type>
콤보박스
설치할 S
tick Unit의 Type을 선택합니다 . 선택 가능한 Type 은 다음과 같습니다 .
Stack Stick: 동일 종류
의 부품이 수직 방향으로 설치되는 Stick Unit입니다.
Multi Stick: 1개 또는 여러 종류의 부품
이 수평 방향으로 설치되는 Stick Unit입
니다.
Belt Multi Stick: Stick으로 공급
되는 부품을 Motor 구동에 의한 벨트이송으로 직
진 이송 시키는 장치입니다.
Slim Stick: Stick을 공압으
로 전,후진시키는 구조로 되어있습니다. 전진시 발생
하는 충격으로 부품 가이드에 부품을 정렬시키고, 후진시는 천천히 구동되어 부
품을 바르게 정렬하는 구조로 되어있는 장치입니다.
<Install to Feeder Base
> 영역
Stick Unit을 Feeder Bas
e에 설치하는 경우에 설치할 Feeder Base Unit과 Slot번호
를 설정합니다.
