8-24 Samsung Component Place r SM471 Administrator's Guide <2Pocket X-Axis> 아래 그림 과 같이 X 방향의 임의의 한 Pocket 의 중심 좌표 , 2 번째 Pocket 의 대각선 꼭지점 좌표 , X, Y 방향 Pitch 를 각각 입력합니다 . <2Pocket Y -Axis> 아래 그림 과 같이 …
8-23
공급장치
설정
이외에도 아래의 방법으로 부품의 흡착 위치를 지정할 수 있습니다.

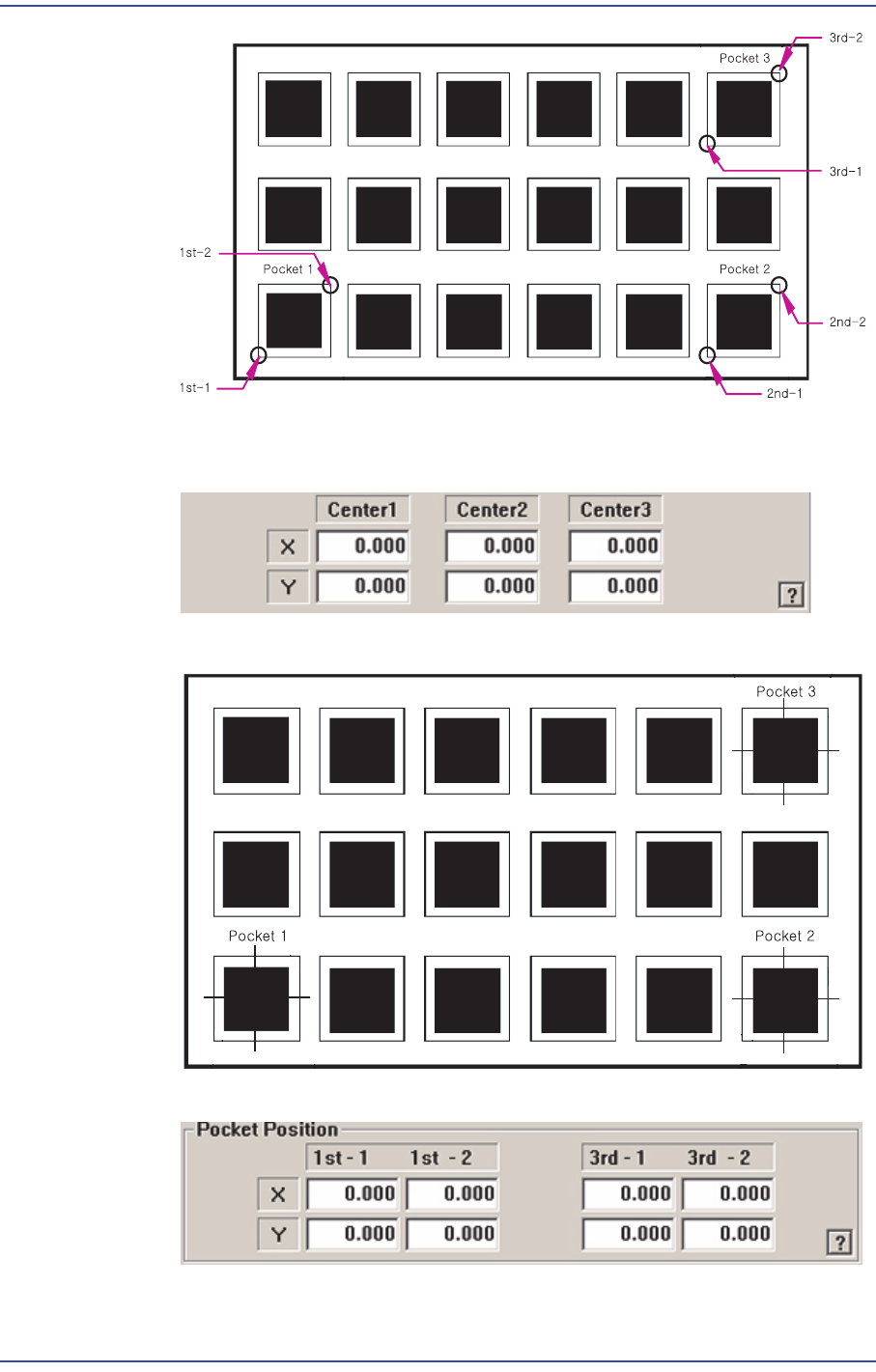

<3
Pocket Center>
아래 그림과 같이 1,
2, 3번 Pocket의 중심 좌표를 입력합니다.
<
2Pocket Diagonal>
아래 그림과 같이 1번, 3번 Pocket의 대각
선 꼭지점의 좌표를 입력합니다.
8-24
Samsung Component Placer SM471 Administrator's Guide

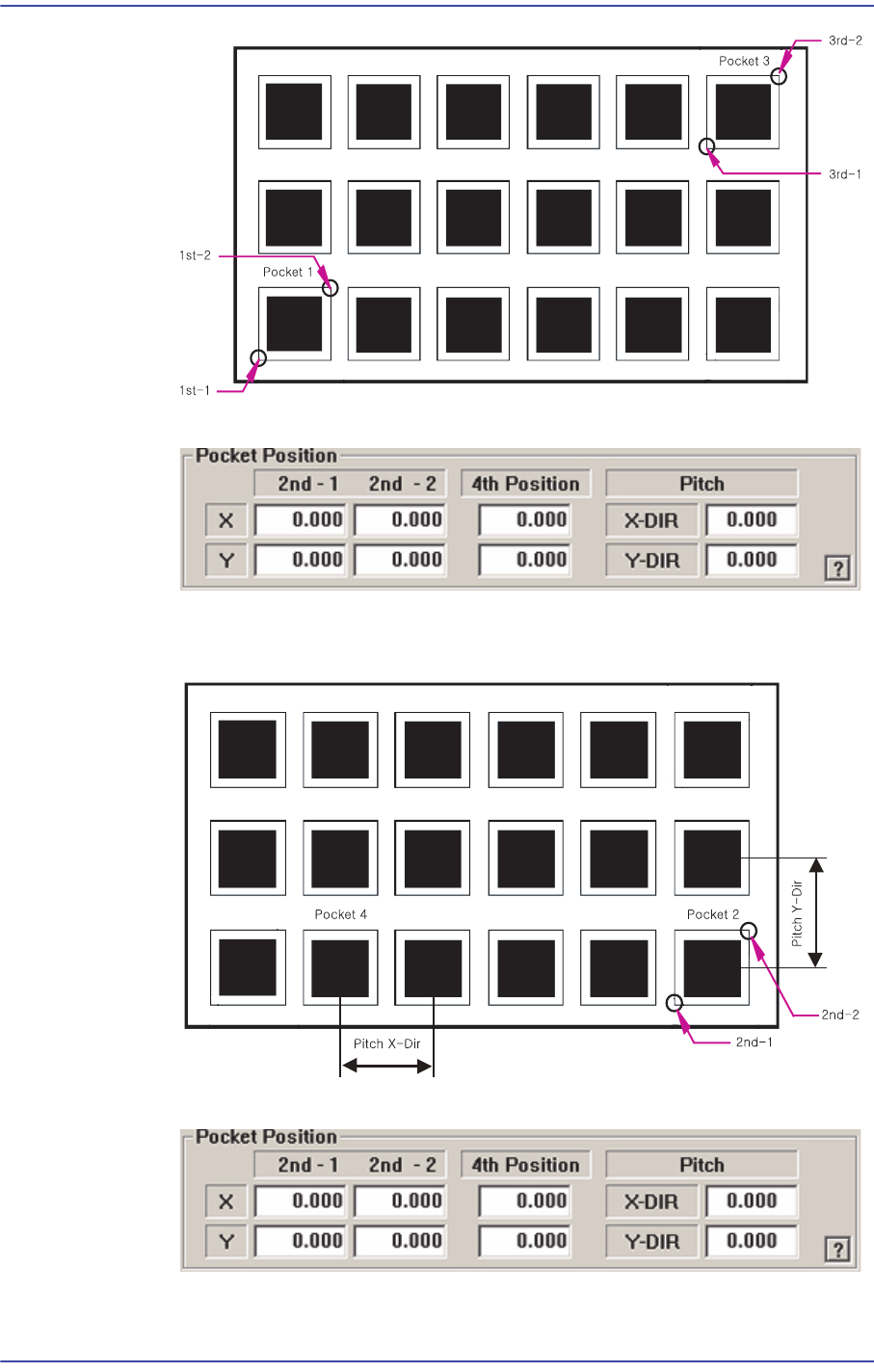

<2Pocket X-Axis>
아래 그림
과 같이 X방향의 임의의 한 Pocket 의 중심 좌표, 2번째 Pocket의
대각선 꼭지점 좌표, X, Y 방향 Pitch를 각각 입력합니다.
<2Pocket Y
-Axis>
아래 그림
과 같이 Y방향의 임의의 한 Pocket 의 중심 좌표, 2번째 Pocket의
8-25
공급장치
설정
대각선 꼭지점 좌표, X, Y 방향 Pitch를 각각 입력합니다.

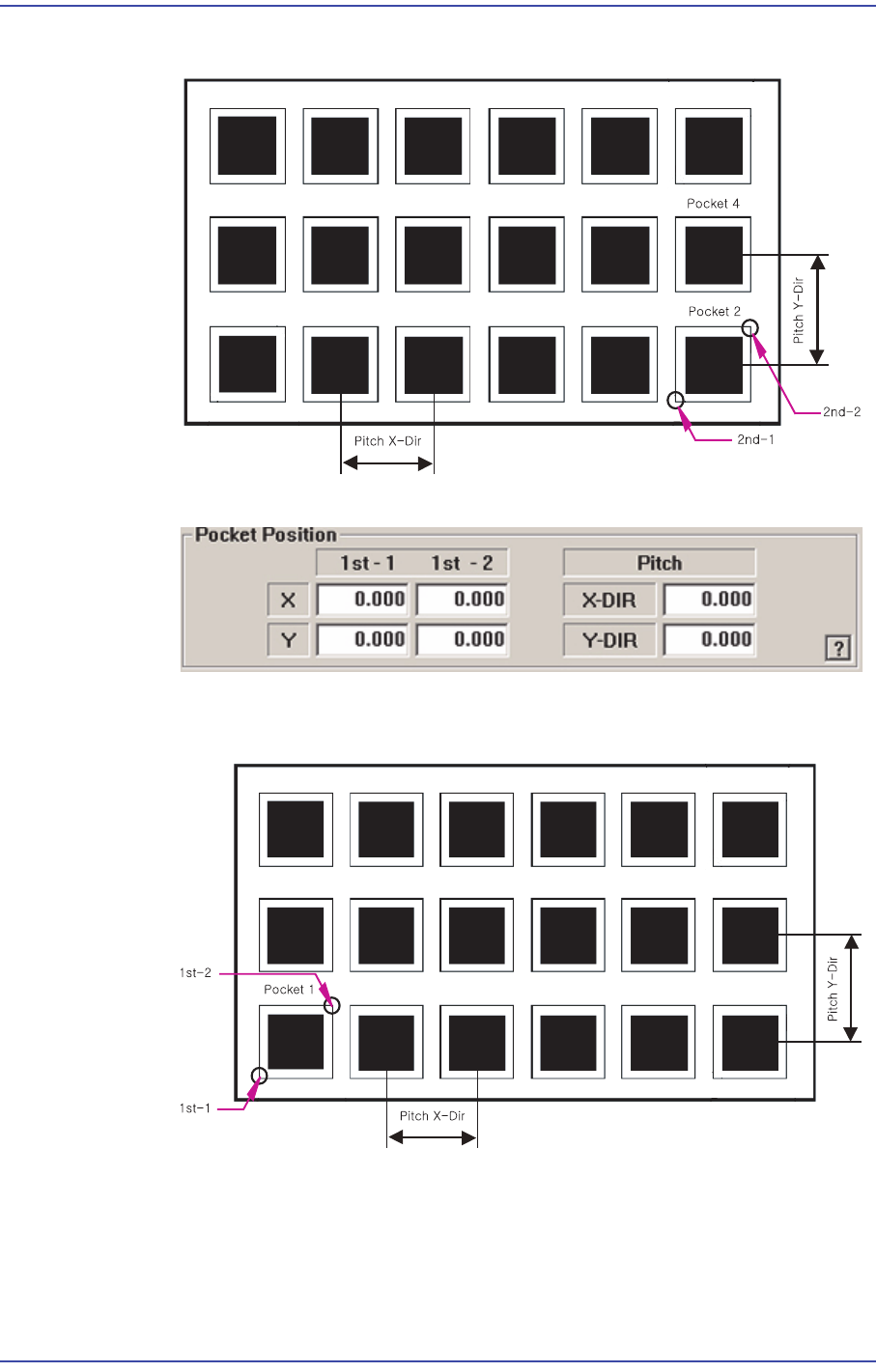

<1
Pocket>
아래 그림과 같이 1번 Pocket의 대각
선 꼭지점 좌표와 X, Y 방향 Pitch 를 입
력합니다.
<1Poket with
Angle>
이 기능
은 피듀셜카메라가 트레이의 일정 영역으로만 이동이 가능하고, 트
레이가 X축에 완전히 평행하지 않고 기울기를 가지고 설치되었을 경우에
유용한 티칭 방법입니다.
