<R> 열
장착점의 R위치(장착
부품의 회전각도)를 입력합니다.
<Part> 열
장착할 부품을 선
택합니다.
<FDR>
열
장착할 부품을 공급
하는 Feeder를 선택합니다.
<NZ>
열
장착할 부품을 흡착
하는 노즐을 선택합니다.
<HD
> 열
부품을 장착할 H
ead를 선택합니다.
<CS> 열
새로운 Cycle을 시
작하려고 할 때, 체크박스에 체크합니다 .
<CY
> 열
<Cycle>을 클릭
하면 해당하는 Cycle번호를 표시합니다.
<SK> 열
장착점에 대한 작업
을 하지 않는 경우에 체크박스에 체크합니다. 작업하지
않고 스킵한 행 개수가 ‘Skipped Count’ 에 표시가 됩니다 .
마우스를 이
용하여 스킵하고자하는 행을 선택하고 선택된 행에 대해서 한꺼
번에 스킵하도록 할 수 있습니다. 반대로 스킵한 것을 스킵하지 않도록 설정
할 수도 있습니다.

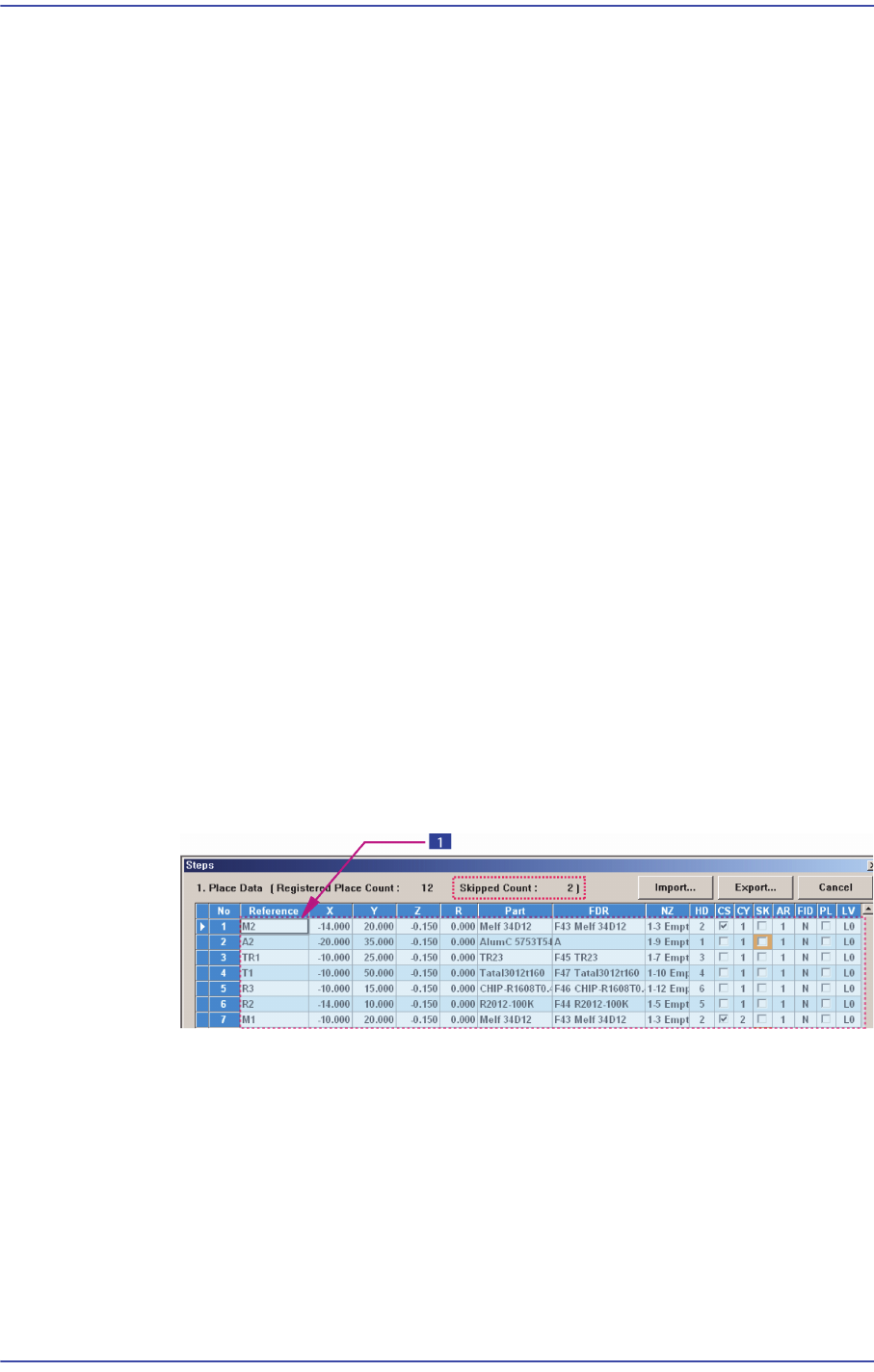

1:
마우스를
이용한
Drag
선택
마우스를 이용해서 행을 선택하십시오.( 마우스 Drag 기능 이용)
오른쪽 마우
스 클릭하면 팝업메뉴가 나타납니다.
“Skip” 또는 “No Skip”을 선택
하십시오.

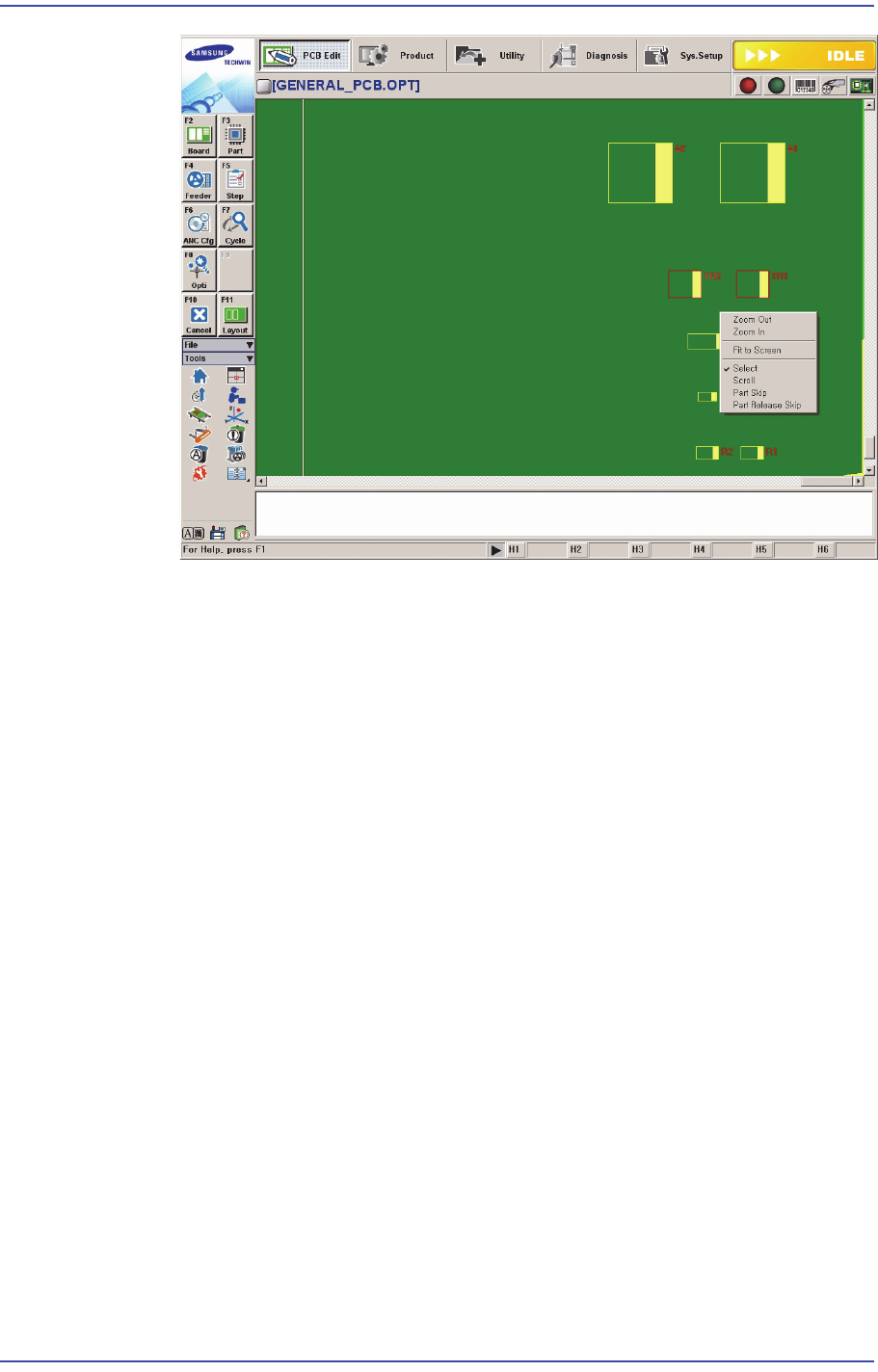

장착점에 대한 스
킵작업은 Layout 화면에서도 가능합니다.
9-3
Step Programming
Part Skip
마우스 오른쪽 버튼을 클
릭하면 이 기능을 선택할 수 있습니다. 이 기능
을 활용하면 해당 장착점에 대한 작업을 제외 할 수 있습니다.
Part Skip Release
마우스 오른쪽 버튼을 클
릭하면 이 기능을 선택할 수 있습니다. 이 기능
을 활용하면, 작업하지 않도록 설정된 장착점을 다시 작업할 수 있도록
만들어 줍니다.
<A
R> 열
장착점이 속한 Array PCB번호
를 선택합니다.
9-4
Samsung Component Placer SM471 Administrator's Guide
<FID> 열
<Fiducial…>에서 장착점
의 Fiducial Mark 데이터를 설정한 경우에 “Y”가
표시되고, Fiducial Mark 데이터를 설정하지 않은 경우에 “N”가 표시됩니다
.
<PL> 열
이미 장착 작업을 완료한 장
착점에 대해서 체크표시합니다. 본 장비는 Step
대화상자에서 특정 장착점을 선택하여 해당 장착점에 대한 장착작업을 수행
할 수 있도록 하는 기능을 제공합니다.
이 기능
에 따라 장착 작업을 수행하면 부품이 장착된 장착점에 대해서 자동
으로 체크표시를 하여 이후 장착 작업의 수행시 중복 장착하는 것을 방지하
도록 합니다.
<L
V> 열
Shield Cap 부품
처럼 다른 부품보다 나중에 장착해야 하는 경우, 이 Level 값
을 높은 값으로 설정해서 낮은 Level의 부품들을 모두 장착한 후 해당 부품
을 장착하도록 합니다.(뒤에 pop열 삭제)
<
Teach> 영역
XY축 구동
모터를 회전시켜 선택된 대상을 지정한 좌표의 위치로 이동시키거나
, 선택된 대상의 현재 좌표를 얻기 위해서 사용됩니다 .
버튼
장착점 티칭
시 사용할 Fiducial Camera의 조명을 설정합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
콤보
박스
XY축 구동모
터를 회전시켜 지정한 좌표의 위치로 이동시킬 대상을 선택하
거나, 현재 좌표를 알고 싶은 대상을 선택하기 위해 사용됩니다. 선택 가능
한 대상은 다음과 같습니다 ;
Fi
d Cam2: 해당 Gantry의 ‘Fiducial Camera2’을 선택합니다.
Fi
d Cam4: 해당 Gantry의 ‘Fiducial Camera4’를 선택합니다.
Head 1 ~ Hea
d 20: 해당 Gantry의 1번 ~ 20 번 Head를 선택합니다.
<Move>
버튼
콤보박스에서 선택한 대상을 지정
한 좌표의 위치로 이동시킵니다. 이 때,
<Move> 버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(장착점
좌표)을 마우스로 클릭해야 합니다.
