Samsung Component Placer SM471 Administrator's Guide
다. 그러나, Tray Feeder와 Stick Feeder 는 사용자가 직접 설치위치를 지정해야 합니
다.
<Arranged Feeder(s)> 리
스트박스
<FDLane>
열
[ ]안의 숫자
는 피더 베이스 번호를 나타냅니다. 앞쪽 피더베이스는 피더레
인 번호 앞에 F가, 뒤쪽 피더베이스는 R이 붙어있습니다.
<Compo
nent> 열
해당 피
더베이스의 슬롯에 장착된 테이프피더 부품명을 나타냅니다. 이 리
스트에는 이미 배치되어 있는 피더를 나타내며 이 피더들은Optimizer에서
임의로 배치하지 않기 때문에 Optimizer에서 다른 피더를 배치하는데 영향
을 줍니다. 즉, 이미 배치된 피더가 있으면 이를 고려해서 동시흡착을 높일
수 있도록 나머지 피더를 배치합니다.
이곳에 표시
된 테이프피더 중에서 옵티마이저에서 최적배치를 해 주기 원하
는 테이프피더는 화살표 버튼 ( )을 클
릭해서 오른쪽 리스트박스로 이동
시킨 다음, 옵티
마이저를 실행시키십시오.
대화상자 아래
의 <RemoveTape> 버튼을 클릭하여 배치된 모든 테이프피더
를 제거할 수 있습니다.
<Total Numbr
of Feeder(s)> 리스트박스
오른쪽 리스
트박스에서는 각 부품에 대해 장착점수, 배치된 테이프피더의 수와
새로이 배치할 테이프피더의 수를 한눈에 볼 수 있도록 표시합니다.
<Compo
nent> 열
테이프피더에 의해 공
급되는 모든 부품은 여기에 표시됩니다.
<Poi
nt> 열
각 부품별 장착
점수를 나타냅니다. 배치할 피더 수량을 결정할 때 참조할 수
있습니다.
<AR
G> 열
각 부품별
로 피더베이스의 슬롯에 이미 배치된 피더의 수를 나타냅니다. 이
수량은 왼쪽 리스트박스에 표시된 피더베이스의 슬롯 수와 일치합니다.
<A
VL> 열
각 부품
별로 Optimizer로 배치할 피더의 수량을 나타냅니다 .
<LIM> 열
각 부품
별로 ARG와 AV L 칼럼에 표시된 피더 수량을 합한 수량이 표시됩니
다. 즉 각 부품에 할당할 수 있는 피더의 제한된 수량을 나타냅니다. 최소값
은 1개 입니다.
10-3
Optimization
<Set> 버튼
각 부품
별로 사용할 피더의 수를 지정할 때 이용합니다. 어떤 부품에 대해 이미
배치된 피더가 1 개 있을 때, 오른쪽 에디트박스에 ‘3’을 입력하고 이 버튼을 클
릭하면 <AVL> 열의 수는 ‘2’가 됩니다.
적당한 피더의 수는 부품별 장착점
수를 고려해서 설정해야 합니다. 옵티마이저
가 여러개의 테이프피더가 필요없다고 판단되면 사용하지 않을 수도 있습니다.
장착점이 많은 부품은 상대적
으로 많은 수의 피더를 할당해야 좋은 작업효율을
얻을 수 있습니다.
화살표 버튼( )
이미 배치
된 피더 중에서 Optimizer에서 다시 배치시킬 피더로 설정을 바꿀 때
이용합니다.
10.2. Nozzle
그림
10.2 "Optimizer Setup: Nozzle"
대화상자
Nozzle의 배치에 대한 정보를 보여주는 화면입니다.
<Nozzle
Requirement> 리스트박스
이 리스
트박스에서는 부품의 장착에 필요한 노즐의 종류 및 각 노즐의 사용 횟
10-4
Samsung Component Placer SM471 Administrator's Guide
수가 표시됩니다.
<
Nozzle> 열
노즐의 이름을 나
타냅니다.
<Place
ments> 열
각 노즐별
로 사용 횟수를 나타냅니다 . 즉 해당 노즐을 사용하는 장착점 수를
의미합니다.
<
# of Nozzles Arranged> 리스트박스
이 리
스트박스에서는 현재 각 ANC에 배치되어있는 노즐의 종류와 수가 표시됩
니다.
<
Nozzle> 열
노즐의 이름을 나
타냅니다.
<ANC-1 ANC-2> 열
노즐이 장착된 AN
C를 나타냅니다.
<
Assign Nozzle> 버튼
각 노즐
이 적용될 수 있는 헤드를 일일이 지정할 때 활용합니다. 이 버튼을 클릭
하면 다음과 같은 대화상자가 표시됩니다.

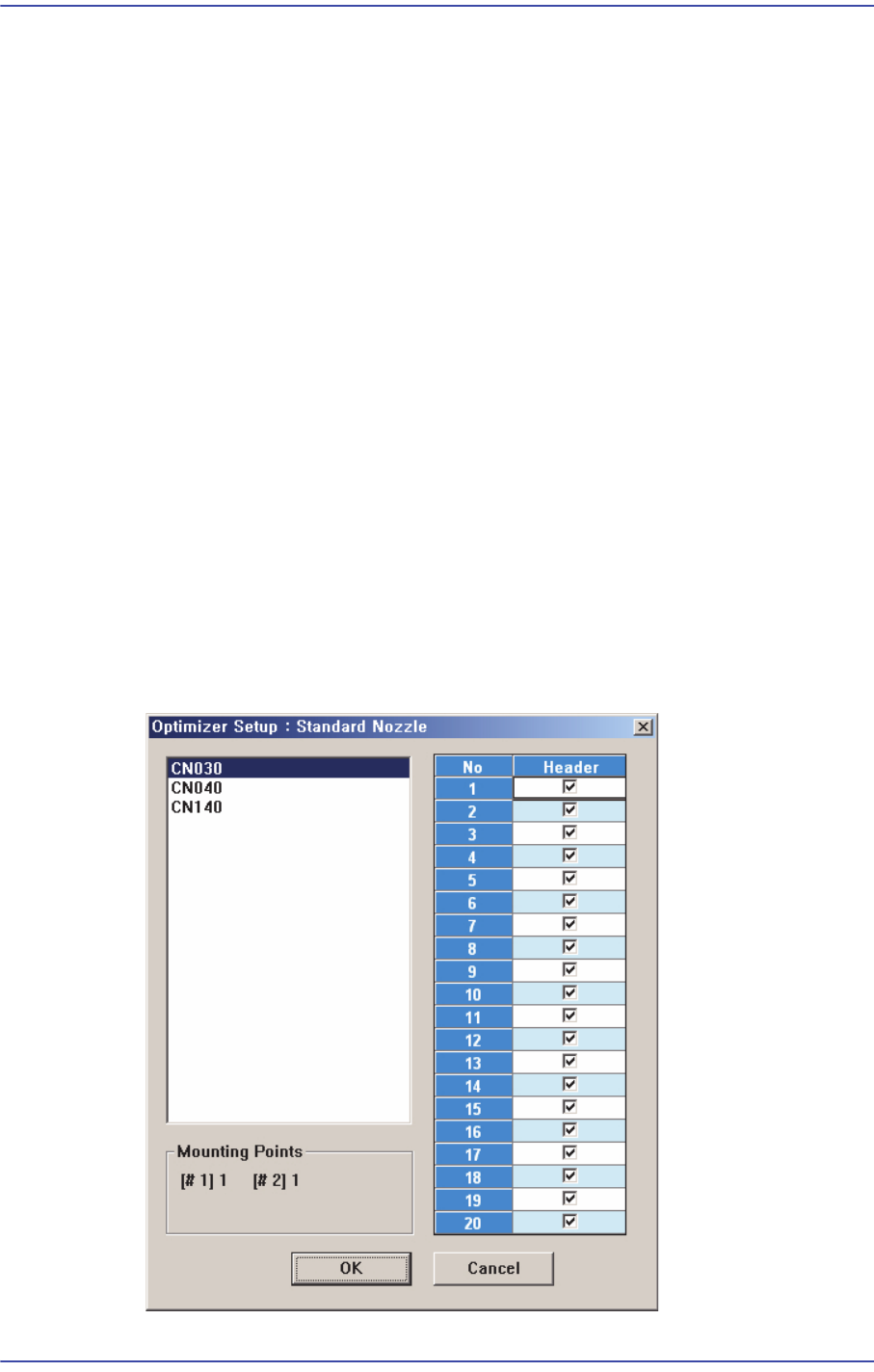

그림
10.3 "Optimizer Setup:Assign Nozzle"
대화상자
