10-13 Optimization 다 . 주로 , 에러가 발생할 경우에 표시됩니다 .
10-12
Samsung Component Placer SM471 Administrator's Guide
합니다.

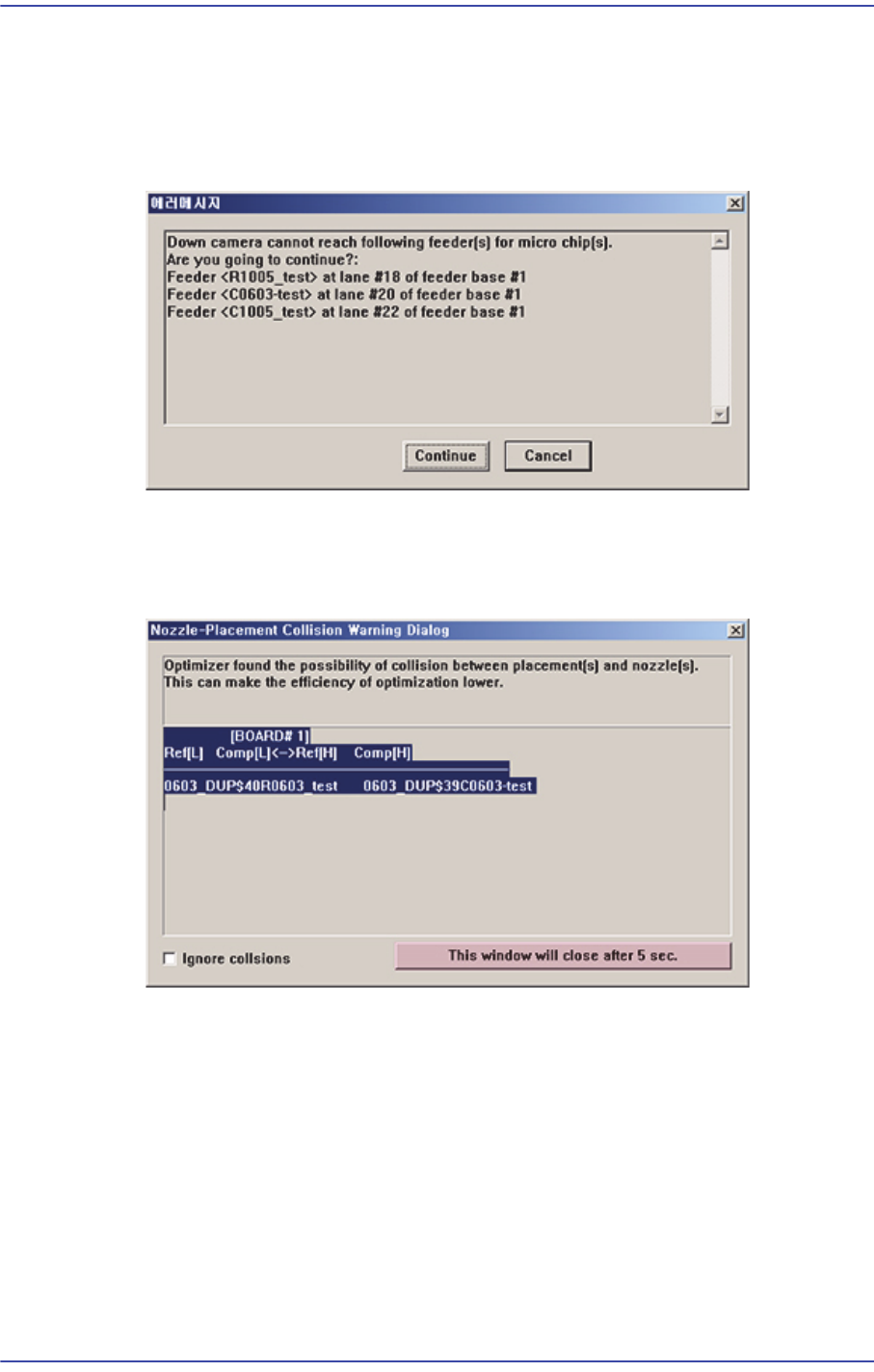

메시
지 유형 1
다음과 같이 사용자
에게 정보를 제공하고 사용자의 선택에 따라 Optimizer의 실
행을 계속하거나 중단하게 됩니다.
메시
지 유형 2
사용자에 정보
를 제공하지만, 사용자의 입력에 상관없이 일정시간이 지난 후에
Optimizer의 실행을 계속하게 됩니다.
<Ingnore collsions> 체크박
스
체크 박스
에 체크할 경우, 부품 장착시 이미 장착된 다른 부품과 노즐 사이에
발생할 수 있는 충돌을 무시하고 정해진 작업 순서대로 부품 장착을 수행합
니다.
<Th
is window …> 버튼
표시된 시간 전에 메시지
박스를 종료하려면 버튼을 클릭하십시오. 그러면
즉시 메시지박스가 종료되고 Optimizer의 실행이 계속됩니다.

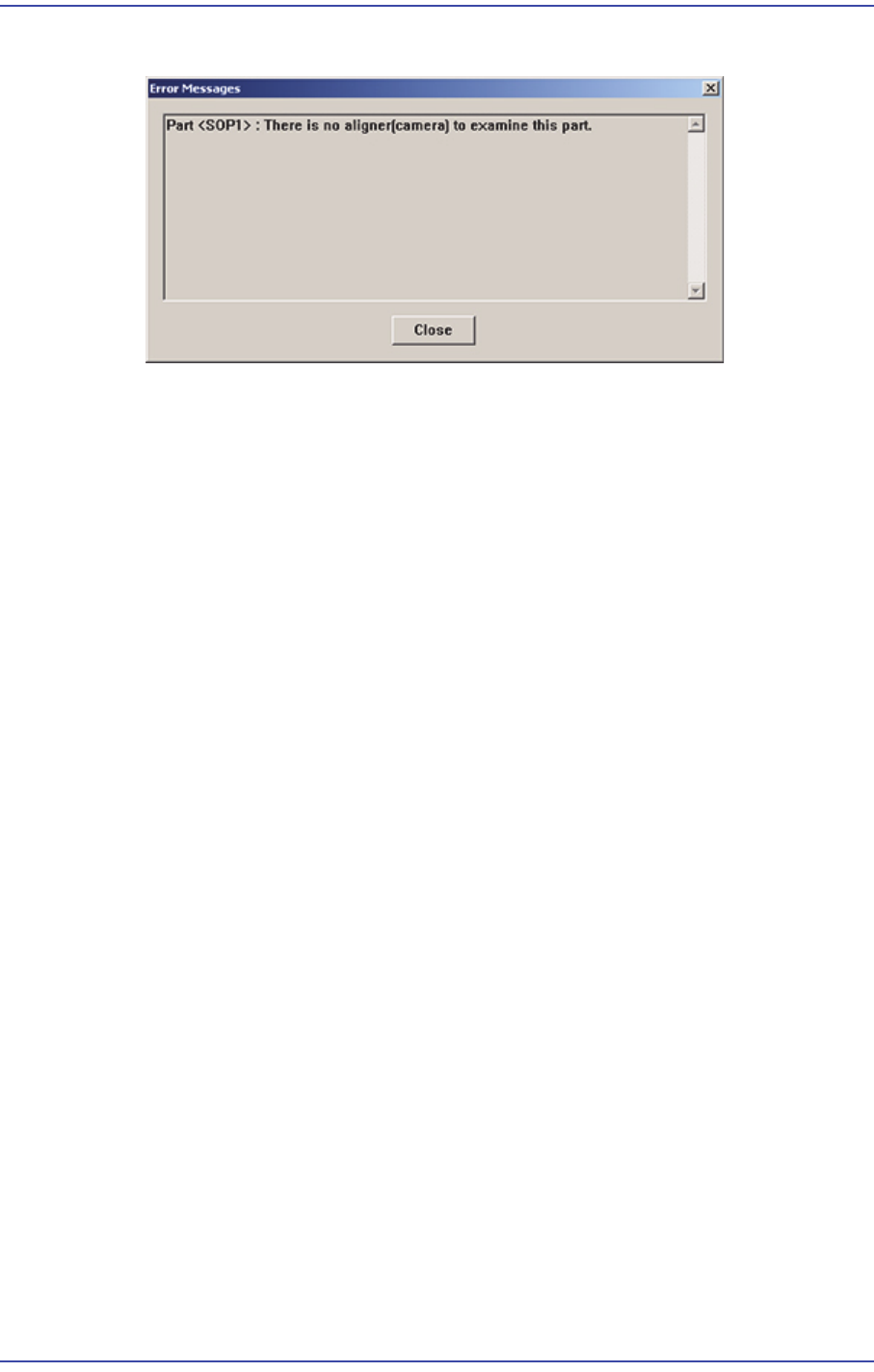

메시
지 유형 3
사용자에게 정보를 제공하
지만, 사용자의 입력으로 실행이 중단되는 경우입니
10-13
Optimization
다. 주로, 에러가 발생할 경우에 표시됩니다.
10-14
Samsung Component Placer SM471 Administrator's Guide

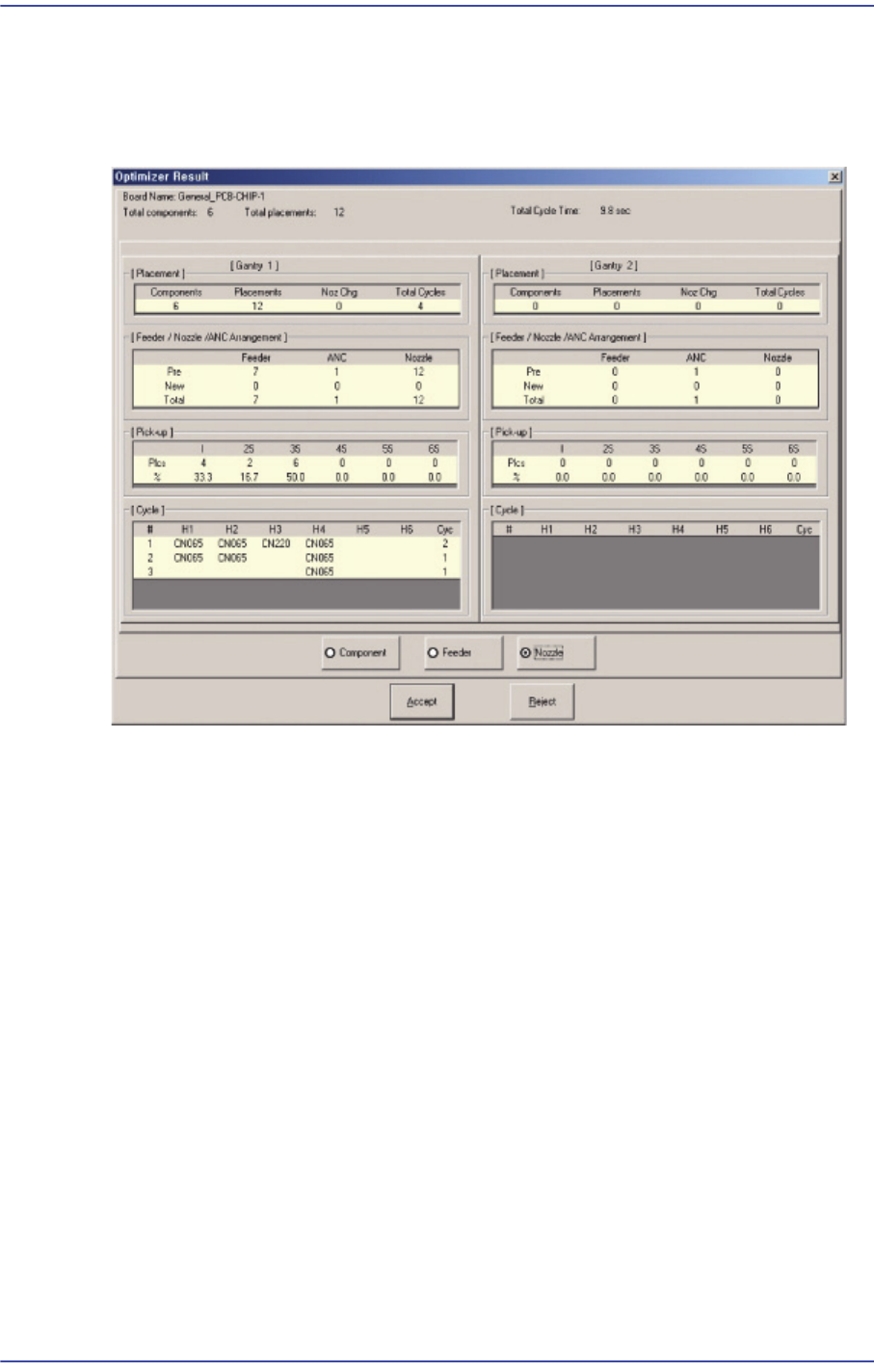

10.7. Optimization Result
Optimizer의 실행이 끝나면 다음과 같은 다이얼로그가 나타납니다.
그림
10.7 "Optimization Result"
대화상자
최적화된 상황을 한눈에 볼 수 있도록 여러 가지 결과를 표시합니다.
<Accept> 버튼
을 클릭하면 이 대화상자가 닫히면서 Optimizer를 종료하고 이 결과
가 MMI 의 스텝 프로그램에 반영됩니다.
<Reject> 버튼을 클
릭하면 그 결과가 MMI의 스텝 프로그램에는 반영되지 않습니다
. 필요한 경우에는 Optimizer 옵션을 재조정한 다음 다시 실행하십시오.
<
Placement> 영역
이 영
역에서는 부품수, 총 장착점 수, 노즐 교환 횟수, 총 작업시간이 표시됩니
다. 총 작업시간은 시뮬레이션에 의한 예측 시간이며, 부품인식불량 등의 요소
가 포함되어있지 않기 때문에 장비에서의 실장착시간과 다소 차이가 있을 수 있
습니다.
<
Feeder /Nozzle / ANC Arrangement> 영역
이 영
역에서는 테이프 피더와 ANC, 노즐의 배치 현황을 보여줍니다.
Pre: 사용자
가 직접 배치한 수
New
: 옵티마이저에서 새로이 배치한 수
Total
: 전체적으로 배치된 수
