11-4 Samsung Component Place r SM471 Administrator's Guide <board/hour> 최초 PCB 가 Work Sta tion 으로 투입된 이후 , 한 시간 동안 생산된 PCB 의 수를 나타냅니다 . <Production Plan> 에디트박스 전체 작업 할 PCB 매수를 설정합니다 . 값이 0 이 되면 생산을 멈…
11-3
Production Setup

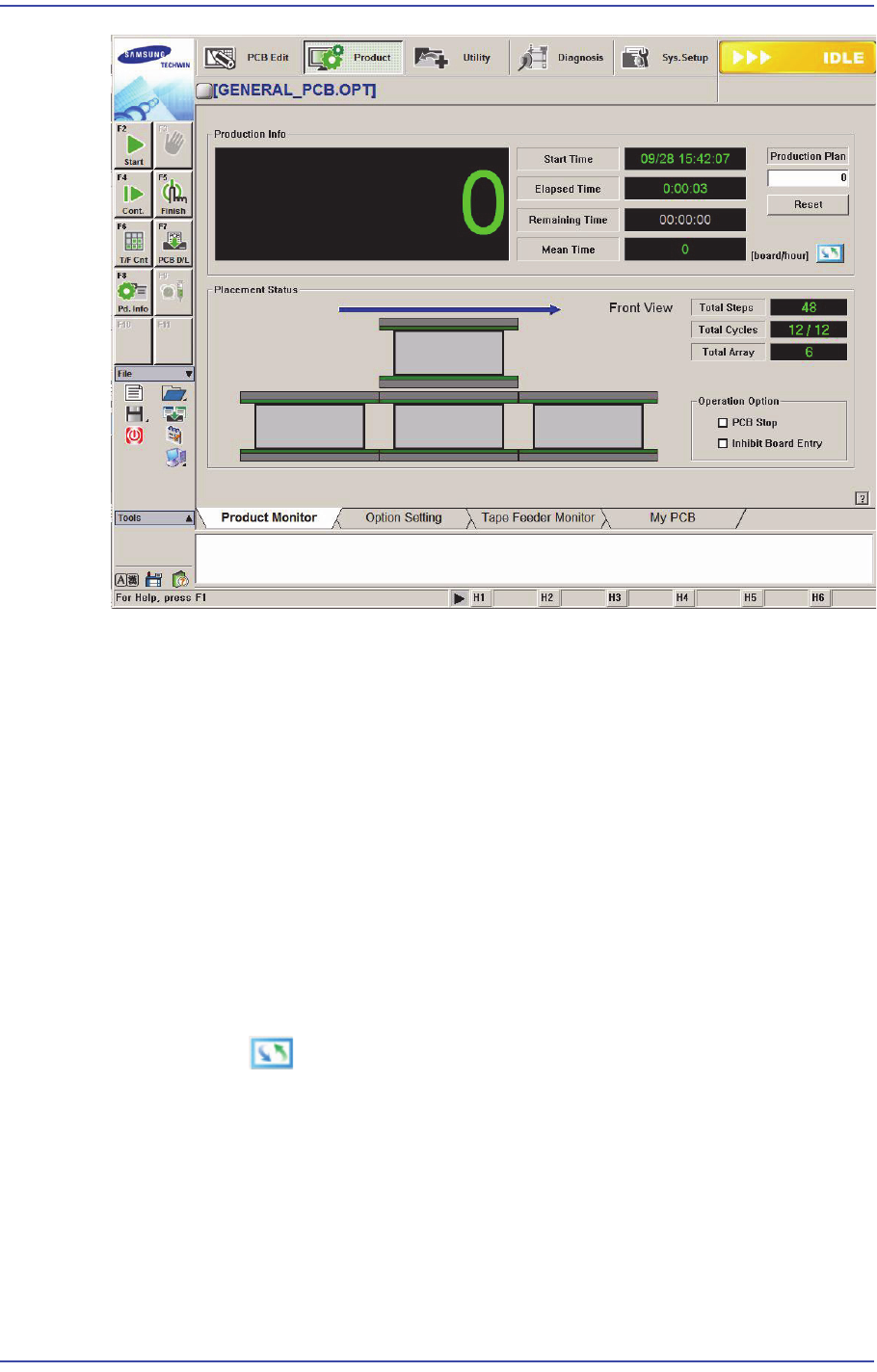

<Production Info> 영역
작업의 진행상
황을 그래픽으로 표시합니다.
<S
tart Time> Static박스
장비 Operation Panel의 <Start>
버튼이 눌러진 시간을 나타냅니다.
<El
apsed Time> Static박스
<Start> 버튼이 눌러
진 이후 경과된 시간을 나타냅니다.
<
Remaining Time> Static박스
전체 PCB의 생산
이 완료되기까지 남은 예상 시간을 나타냅니다.
<M
ean Time> Static박스
PCB 생산
과 관련된 다음과 같은 다양한 정보를 보여줍니다.
우측의 버튼
을 클릭하면 각기 다른 형태의 정보를 보여줍니다.
<s
ec/board>
한 장의PCB가 Work
Station으로 투입되어 작업을 마치고 다음 PCB가
투입되기까지 소요된 평균 시간을 초 단위로 나타냅니다.
<CPH>
최초 PCB가 W
ork Station 으로 투입된 이후, 한 시간 동안 장착된 부품 수
를 나타냅니다.
11-4
Samsung Component Placer SM471 Administrator's Guide
<board/hour>
최초 PCB가 Work Station으로 투입된 이후, 한 시간 동안 생산된 PCB의
수를 나타냅니다.
<Production Plan> 에디트박스
전체 작업 할 PCB 매수를 설정합니다. 값이 0이 되면 생산을 멈춥니다.
<Reset> 버튼
작업 완료한 PCB 매수를 “0”으로 초기화합니다.
<Placement Status> 영역
PCB기판에 관한 데이터를 표시합니다. 컨베이어로 PCB가 투입되는 상황을 그
래픽으로 보여주고, PCB의 작업의 진행상황을 백분율로 표시합니다.
<Total Steps> Static 박스
전체 Step 개수를 표시합니다.
<Total Cycles> Static 박스
전체 Cycle 개수를 표시합니다.
<Total Array> Static박스
전체 Array PCB 개수를 표시합니다.
<Operation Option> 영역
작업 중 선택하여 실행할 수 있는 기능입니다.

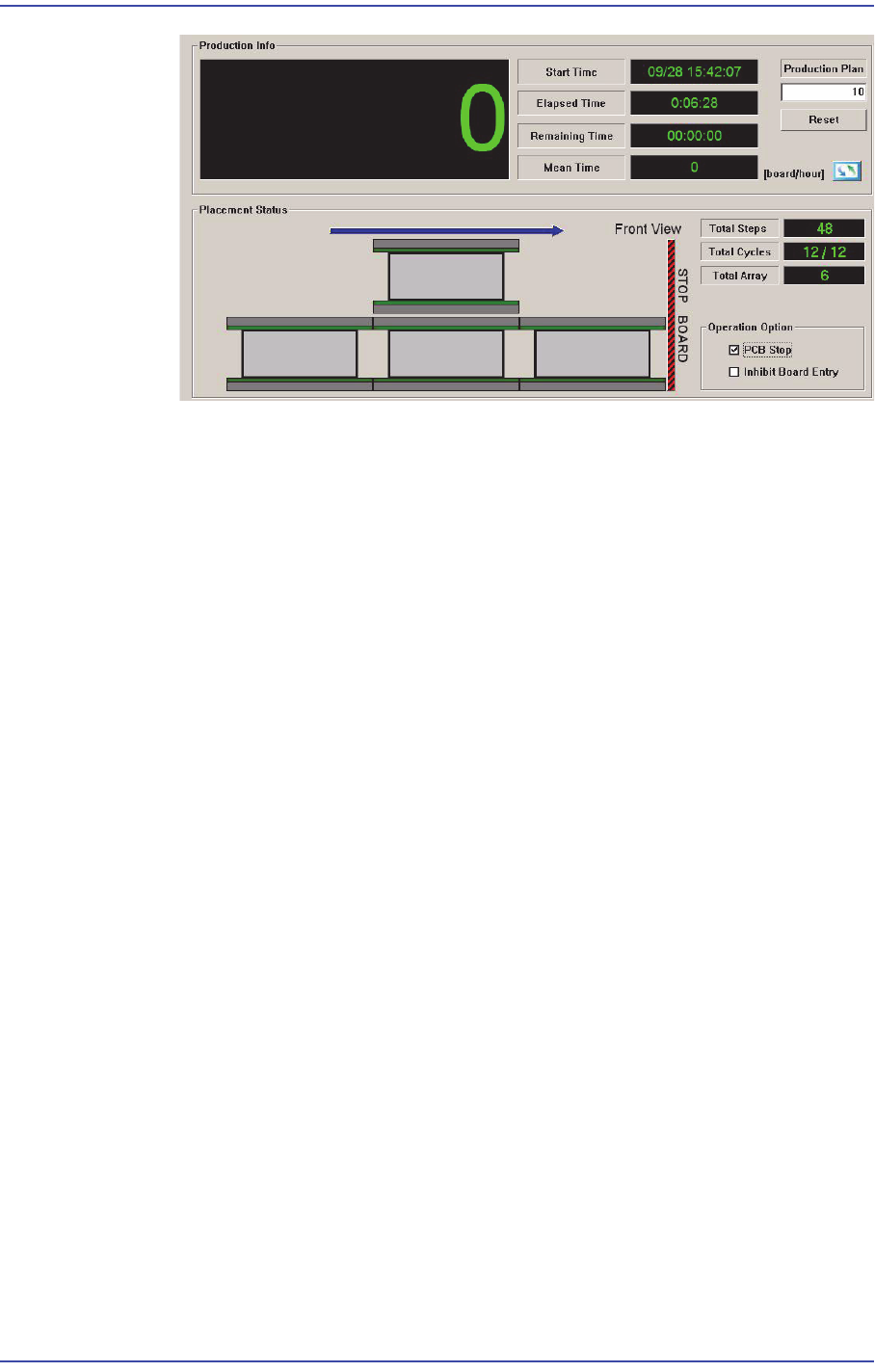

<PCB Stop> 체크박스
작업중에 이 기능을 선택하면 현재 장착영역에 있는 PCB 에 대한 장착작업
을 마무리 한 후 장비를 일시 정지시킵니다. 그리고, 다음 화면과 같이 표시
됩니다.
이때, 장비의 상태는 “RUN_RDY” 입니다. “RUN_RDY” 상태에서의 장비
의 정지는 장비의 정지 Count 에 포함되지 않습니다.
11-5
Production Setup
<PCB Stop> 버튼을 클릭하여 장비가 일시 정지한 경우, 작업을 재계하려면
<PCB Restart> 버튼을 먼저 클릭하고 ‘START’ 버튼을 눌러야 합니다.
<Inhibit Board Ent
ry> 체크박스
PCB가 자동
적으로 이전 장비 또는 이전의 Station으로부터 Conveyor로 투입
되는 것을 방지하기 위해 사용합니다. 이 기능에 의해 장비가 일시 정지되면
, 장비의 상태는 “RUN_RDY” 로 전환됩니다 .
“RUN_RDY” 상태에
서의 장비의 정지는 장비의 정지 Count 에 포함되지 않
습니다.
<One Time Ski
p> 버튼
장비로 반입되
는 신규 PCB에 한해서만 한시적으로 장착하지 않고 Skip할 수 있
도록 해 줍니다. 본 기능을 활성화하려면 별도의 설정이 필요하므로 본 기능의
사용을 원하시면 당사 CS 로 연락바랍니다.
이 기능
을 사용하려면 다음과 같은 조건을 만족해야 합니다.
Bad Mark를 사
용하지 않는 Array PCB중 ‘Work’ 설정된 소형
PCB(Substrate)
‘PCB Array’ 대화
상자에서 ‘One-Time-Skip’ 기능을 적용할 소형
PCB(Substrate)를 설정
PCB 파일
의 Download가 완료
위의 조건
이 만족되고, Product 메뉴의 ‘Start’ 하위메뉴 또는 ‘Cont.’ 하위메
뉴가 선택된 이후 ‘One-Time-Skip’ 기능이 적용되어 장착 작업이 수행됩니다 .
이 버튼
을 클릭하면 다음과 같은 대화상자가 나타납니다.
