11-5 Production Setup <PCB Stop> 버튼을 클릭하여 장비가 일시 정지한 경우 , 작업을 재계하려면 <PCB Restart> 버튼을 먼저 클릭하고 ‘ STAR T ’ 버튼을 눌러야 합니다 . <Inhibit Board Ent ry> 체크박스 PCB 가 자동 적으로 이전 장비 또는 이전의 Station 으로부터 Conveyor 로 투입 …
11-4
Samsung Component Placer SM471 Administrator's Guide
<board/hour>
최초 PCB가 Work Station으로 투입된 이후, 한 시간 동안 생산된 PCB의
수를 나타냅니다.
<Production Plan> 에디트박스
전체 작업 할 PCB 매수를 설정합니다. 값이 0이 되면 생산을 멈춥니다.
<Reset> 버튼
작업 완료한 PCB 매수를 “0”으로 초기화합니다.
<Placement Status> 영역
PCB기판에 관한 데이터를 표시합니다. 컨베이어로 PCB가 투입되는 상황을 그
래픽으로 보여주고, PCB의 작업의 진행상황을 백분율로 표시합니다.
<Total Steps> Static 박스
전체 Step 개수를 표시합니다.
<Total Cycles> Static 박스
전체 Cycle 개수를 표시합니다.
<Total Array> Static박스
전체 Array PCB 개수를 표시합니다.
<Operation Option> 영역
작업 중 선택하여 실행할 수 있는 기능입니다.
<PCB Stop> 체크박스
작업중에 이 기능을 선택하면 현재 장착영역에 있는 PCB 에 대한 장착작업
을 마무리 한 후 장비를 일시 정지시킵니다. 그리고, 다음 화면과 같이 표시
됩니다.
이때, 장비의 상태는 “RUN_RDY” 입니다. “RUN_RDY” 상태에서의 장비
의 정지는 장비의 정지 Count 에 포함되지 않습니다.
11-5
Production Setup
<PCB Stop> 버튼을 클릭하여 장비가 일시 정지한 경우, 작업을 재계하려면
<PCB Restart> 버튼을 먼저 클릭하고 ‘START’ 버튼을 눌러야 합니다.
<Inhibit Board Ent
ry> 체크박스
PCB가 자동
적으로 이전 장비 또는 이전의 Station으로부터 Conveyor로 투입
되는 것을 방지하기 위해 사용합니다. 이 기능에 의해 장비가 일시 정지되면
, 장비의 상태는 “RUN_RDY” 로 전환됩니다 .
“RUN_RDY” 상태에
서의 장비의 정지는 장비의 정지 Count 에 포함되지 않
습니다.
<One Time Ski
p> 버튼
장비로 반입되
는 신규 PCB에 한해서만 한시적으로 장착하지 않고 Skip할 수 있
도록 해 줍니다. 본 기능을 활성화하려면 별도의 설정이 필요하므로 본 기능의
사용을 원하시면 당사 CS 로 연락바랍니다.
이 기능
을 사용하려면 다음과 같은 조건을 만족해야 합니다.
Bad Mark를 사
용하지 않는 Array PCB중 ‘Work’ 설정된 소형
PCB(Substrate)
‘PCB Array’ 대화
상자에서 ‘One-Time-Skip’ 기능을 적용할 소형
PCB(Substrate)를 설정
PCB 파일
의 Download가 완료
위의 조건
이 만족되고, Product 메뉴의 ‘Start’ 하위메뉴 또는 ‘Cont.’ 하위메
뉴가 선택된 이후 ‘One-Time-Skip’ 기능이 적용되어 장착 작업이 수행됩니다 .

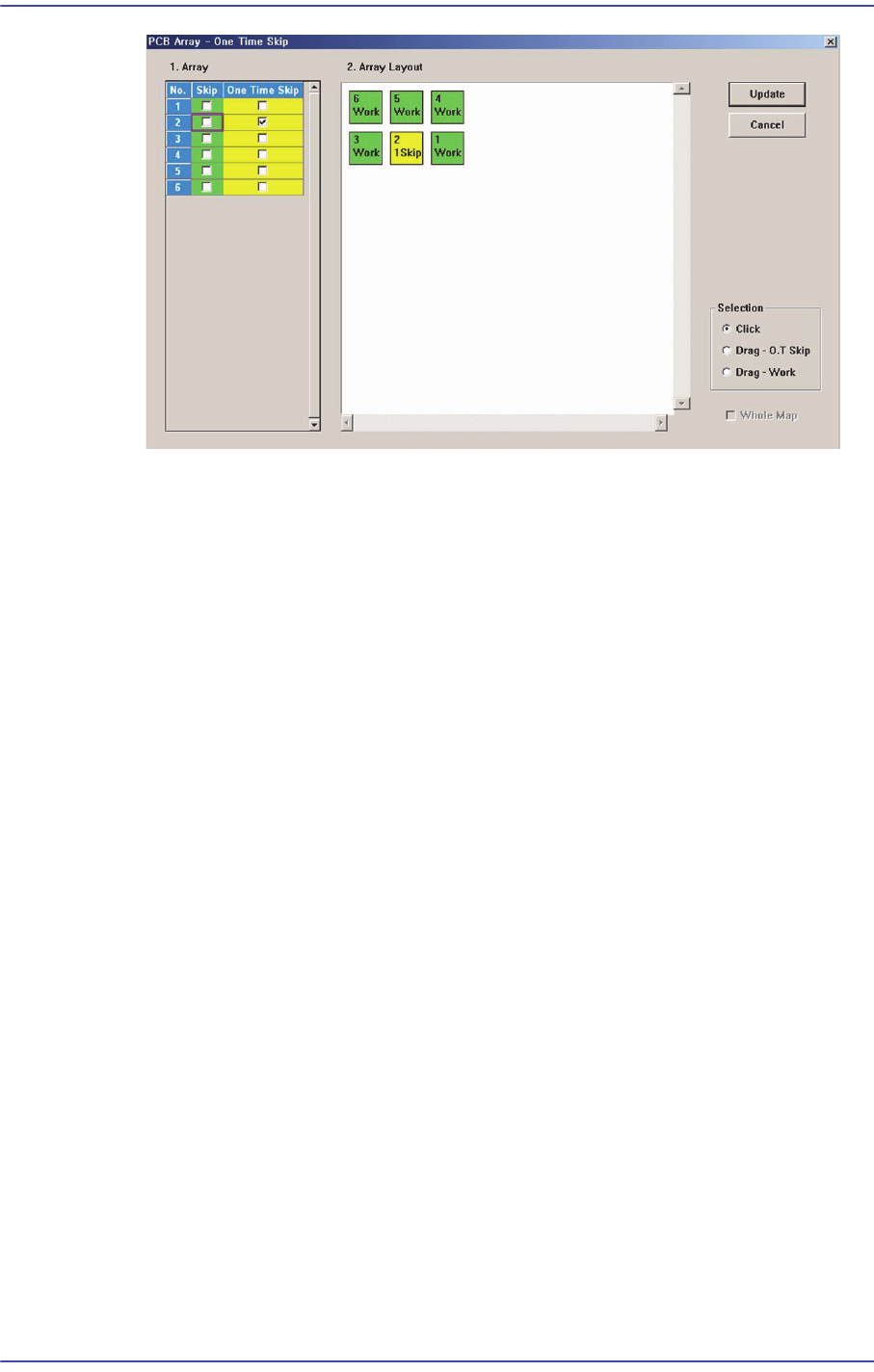

이 버튼
을 클릭하면 다음과 같은 대화상자가 나타납니다.
11-6
Samsung Component Placer SM471 Administrator's Guide
<1. Array> 영역
Array PCB내의 소형 PCB들에 대한 작업 유무를 설정
할 수 있습니다.
<No> 열
Array PCB내의 각 소형 PCB들을 의미하
며, 소형 PCB의 수만큼 생성됩
니다.
<Skip> 열
이 열에서 선택
된 소형 PCB는 장착 작업시 장착 작업을 하지 않고 Skip
할 수 있도록 해 주며, <2. Array Layout> 영역에 보이는 소형 PCB의 설정
상태를 ‘Skip’으로 설정합니다.
<One Ti
me Skip> 열
Bad Mark를 사용하
지 않는 Array PCB 중 ‘Work’로 설정된 소형 PCB 에
대해서 장비로 반입되는 신규 PCB 에 한해서만 한시적으로 장착을 하지
않고 Skip할 수 있도록 해 줍니다.
‘One-Time
-Skip’ 기능을 사용하기 위해선 해당 소형 PCB 를 선택하고
‘Product Monitor’ 탭 대화상자에서 <One Time Skip> 버튼을 클릭하십
시오.
<2. Array
Layout> 영역
Array PCB내의 소형 PCB들을 여기
서 마우스를 이용하여 선택할 수 있으며,
소형 PCB들의 현재 설정된 작업 유무 상태를 보여줍니다.
<Selec
tion> 옵션박스 영역
[Work – 작업, Skip
– 작업을 하지 않음]
<Click> 옵션박
스
이 옵션박
스가 선택된 상태에서 <2. Array Layout> 영역에 보이는 소형
