11-8 Samsung Component Place r SM471 Administrator's Guide 11.1.2. Option Setting PCB 의 생산시 , 장비 동작과 관련된 다양한 선택사항들을 결정합니다 . 그림 11.4 “ Option Setting ” 탭 대화상자 <Operation Mo de> 영역 작동 M ode 를 설정합니다 . 선택 가능한 Mo…
11-7
Production Setup
PCB를 마우스를 이용하여 선택하면 해당 소형 PCB의 설정상태가 변경
됩니다.
Work인 소형 PCB를 선
택하면 Skip 으로 변경되며, Skip인 소형 PCB를
선택하면 Work로 변경됩니다.
<Drag-O.
T Skip> 옵션박스
이 옵션박
스를 선택하고 마우스로 드래그하여 <2. Array Layout> 영역에
보이는 소형 PCB를 선택하면 선택된 소형 PCB들은 ‘Skip’ 로 설정상
태가 변경됩니다.
<Drag-Work> 옵
션박스
이 옵션박
스를 선택하고 마우스를 드래그하여 <2. Array Layout> 영역에
보이는 소형 PCB를 선택하면 선택된 소형 PCB들은 ‘Work’로 설정상
태가 변경됩니다. 여러 개의 소형 PCB 를 한번에 선택할 때 유용합니다.

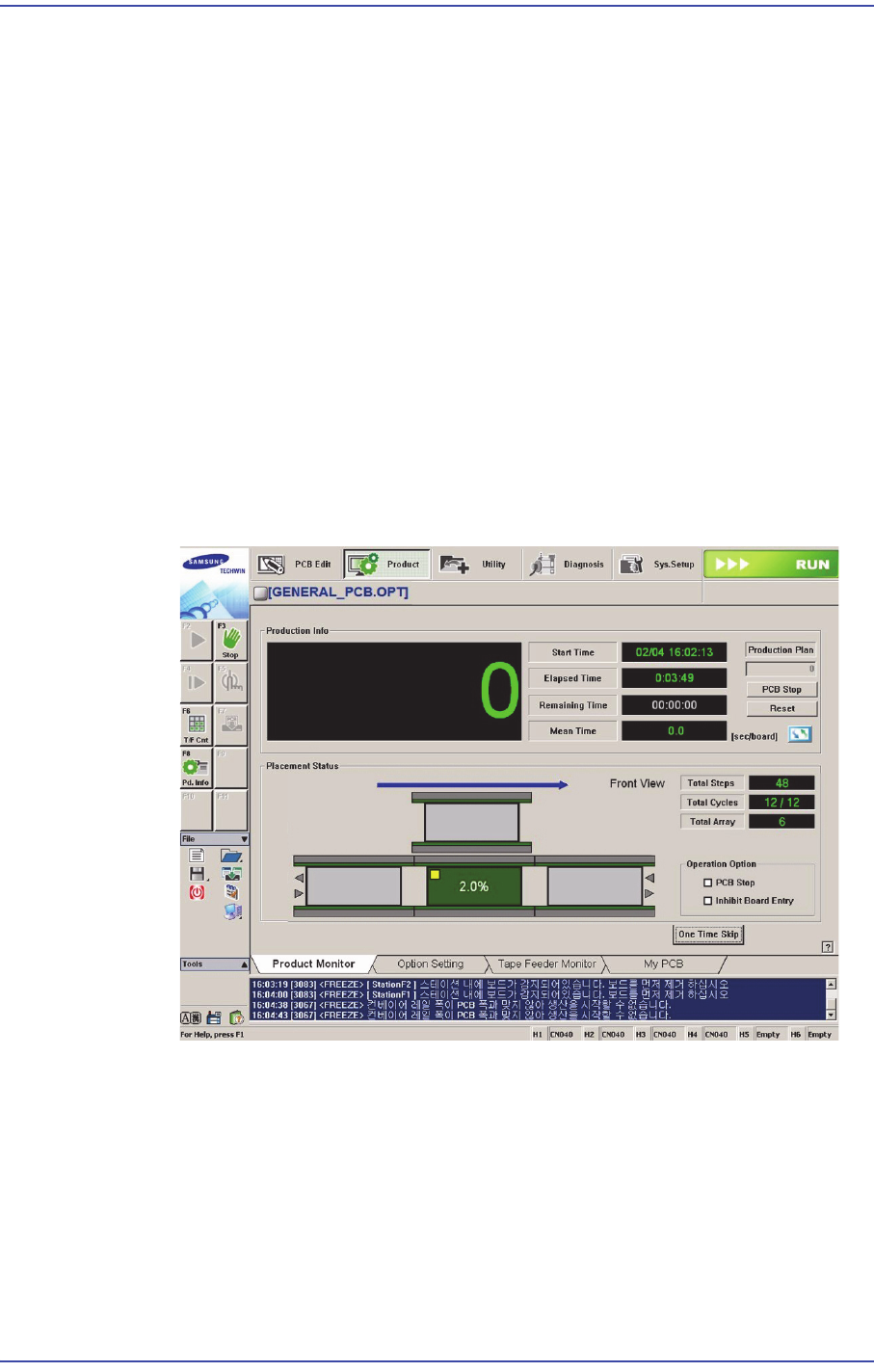

‘One-Time-Skip’ 기능이 적용
된 PCB는 ‘Product Monitor’ 탭 대화상자에
서 노란색 사각형이 PCB상에 표시됩니다
11-8
Samsung Component Placer SM471 Administrator's Guide
11.1.2. Option Setting
PCB의 생산시, 장비 동작과 관련된 다양한 선택사항들을 결정합니다.

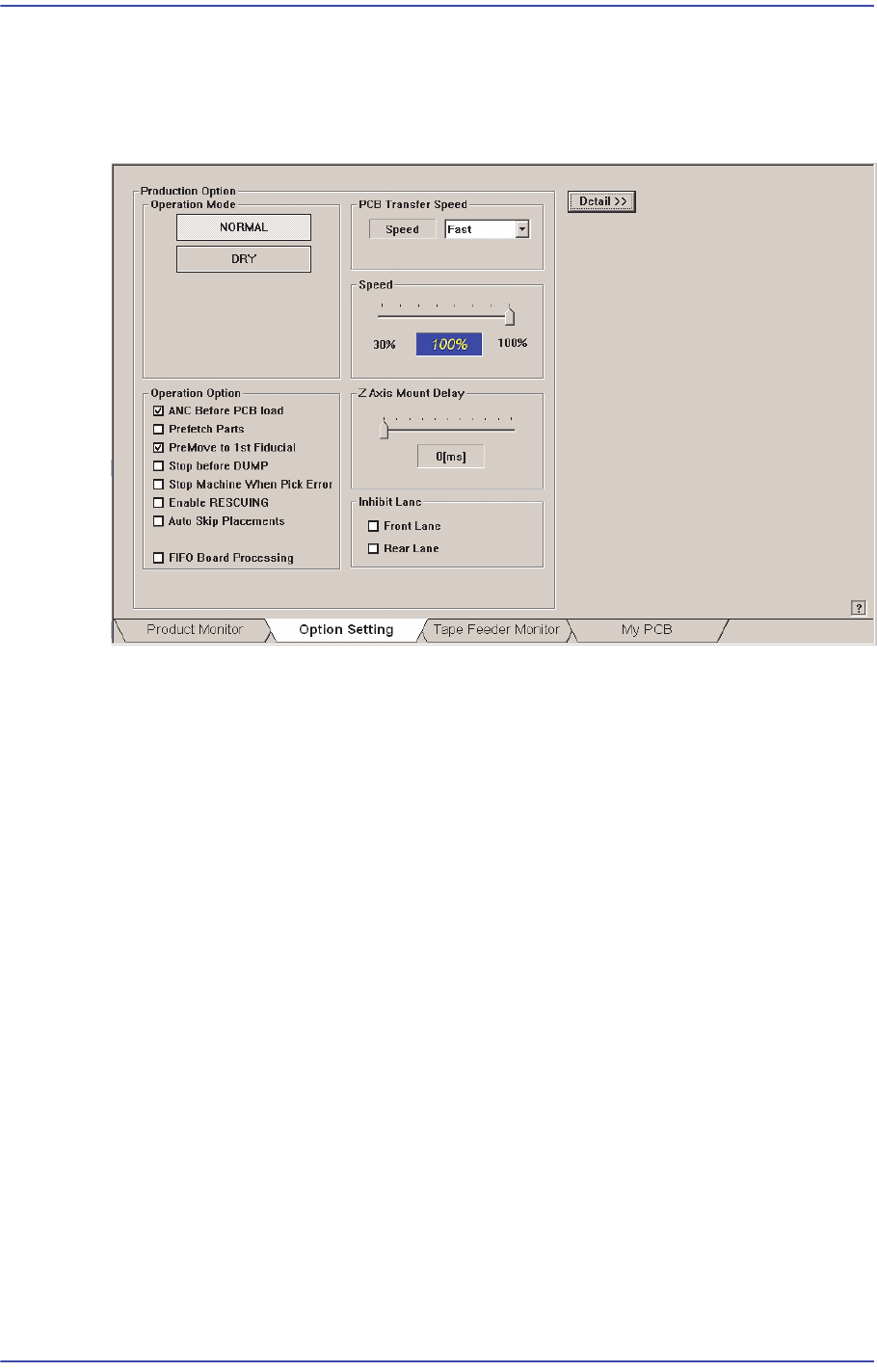

그림
11.4
“
Option Setting
”
탭
대화상자
<Operation Mode> 영역
작동 M
ode를 설정합니다. 선택 가능한 Mode는 다음과 같습니다.
Normal 모드
실제 부품
의 흡착 및 장착 작업을 수행합니다.
Dry 모드
실제 부품
의 흡착 및 장착을 하지 않고 아래와 같은 가상조건을 선택해서 작
업을 수행합니다. 이 메뉴는 Service 사용자 모드으로 로그인해야 사용이 가
능합니다.
<Skip Pick> 체크
박스
부품의 흡착 동작을 하지 않고 작업합
니다. 모든 장착점에 대해서 작업
을 완료하면 작업을 종료합니다 .
<Skip Pick> 체크
박스
노즐 교환
을 하지 않고 작업합니다.
<Skip
Vision Align> 체크박스
부품의 비
젼인식을 하지 않고 작업합니다. 모든 장착점에 대해서 작업을
완료하면 작업을 종료합니다.
<Skip
Fiducial/Mark Finds> 체크박스
11-9
Production Setup
PCB의 피두셜마크를 인식하지 않고 작업합니다. 모든 장착점에 대해서
작업을 완료하면 작업을 종료합니다.
<Skip Board> 체크박스
컨베이어의 작업 스테이션으로 PCB 를 투입하지 않고 작업합니다.
<Operation Option> 영역
장착 작업에 관한 Option을 설정합니다.
<ANC before PCB load> 체크박스
PCB가 반입되기 전, 노즐을 교환하고 대기하도록 하는 경우에 선택합니다.
<Prefetch Parts> 체크박스
대기위치의 PCB 가 작업Station 으로 들어오기 전 또는 들어오는 동안에 노즐
변경과 부품을 미리 흡착하는 동작을 수행하여 생산성을 높일 수 있도록 합
니다.
<PreMove to 1st Fiducial> 체크박스
PCB가 작업 스테이션으로 투입되는 동안 미리 Fiducial 마크의 위치로
Fiducial Camera를 이동시켜 대기하도록 합니다.
<Stop before DUMP> 체크박스
Dump를 위해서 헤드가 dump box로 이동 후 부품을 버리기 전에 그 위치에
서 대기하도록 하여 사용자가 직접 이상 유무를 확인할 수 있도록 합니다.
<Stop Machine When Pick Error> 체크박스
Shield Cap과 같은 대형 부품의 아래에 소형 칩 등이 장착되는 PCB가 있습니
다.
이와 같은 PCB를 작업하는 듀얼 갠트리 장비의 경우, 각 갠트리가 작업을 개
별로 하기 때문에 칩을 먼저 장착해야 하는데, 칩을 흡착하는 과정에서 에러
가 발생하여 칩을 장착하지 못하게 되더라도 후면 갠트리는 Shied Cap을 장
착하는 상황이 발생합니다.
이처럼 후면 갠트리가 Shield Cap처럼 부품 위에 놓이는 부품을 전면 갠트리
의 칩보다 먼저 장착하면 하단의 부품을 장착 못 하기 때문에 흡착에러가 나
면 바로 장비를 정지시키는 기능입니다.
<Enable RESCUING> 체크박스
듀얼 갠트리를 가진 장비에서 어느 한 갠트리에 부품을 공급하던 피더의 부
품소진으로 인해 해당 갠트리가 작업을 계속할 수 없는 경우 , 다른 갠트리가
작업이 가능하면 작업을 대신해 주어 일시적으로 생산성을 향상시키는 기능
을 이용하기 위해서 선택합니다.
본 기능은 < 운용 옵션> 영역에서 <교환할 피더 자동 건너뛰기> 체크박스가
선택되어 있어야합니다.
