Samsung Component Place r SM471 Administrator's Guide xvi Page Layout 1: 장 제목 / 매뉴얼 이름 2: 장 제목 3: 그림 ( 장번호 )-( 그림순서 ).( 그림제목 ) 4 장의 첫 번째 그림이며 , 그림의 제목이 운전패널 임을 나 타냅니다 . 4: 장 번호 - 페이지 (4 장의 첫 페이지를 의미합니다 )
머리말
xv
1:
주
Menu Tool-bar
가
표시됩니다
.
2:
작업
중인
PCB
파일명이
표시됩니다
.
3:
보조
Menu Tool-bar
가
표시됩니다
.
4: File
메뉴가
표시됩니다
. (
새
파일
,
열기
,
저장
,
병합
,
에러메시지
, Window Tool)
5:
장비운용
중
발생되는
사항을
나타내는
메시지창입니다
.
6:
해당
헤드의
노즐홀더에
삽입된
노즐명이
표시됩니다
.
7:
장착될
부품의
형상을
표시
8: Shortcut-bar
가
표시됩니다
.(
원점복귀
, SMVision, ANC, Operation Mode,
컨베이어
, Position,
Manual Tool, Dump Info., PM Manager, Telemetry)
9:
현재
상태의
적절한
도움말과
장비의
상태를
표시합니다
.(IDLE, RUN, FREEZE, ADJUST, WAIT,
PAUSE, EMER, MPU-STOP)
메 모 MMI 의 대화상자나 메시지상자를 표시하는 그림들은 매뉴
얼 제작을 위하여 삽입된 것입니다. 따라서, 매뉴얼 상에 나
오는 화면들과 그 속에 포함된 각종 설정사항 , 값, 내용들은
설치된 기계나 운용 환경에 따라서 차이가 있을 수 있습니다.
매뉴얼
에 표시된 MMI 의 화면들은 상세한 참고와 설명을 위
하여 MMI의 기본화면에 표시된 내용들을 확대 혹은 축소하
여 삽입한 것입니다.
Samsung Component Placer SM471 Administrator's Guide
xvi

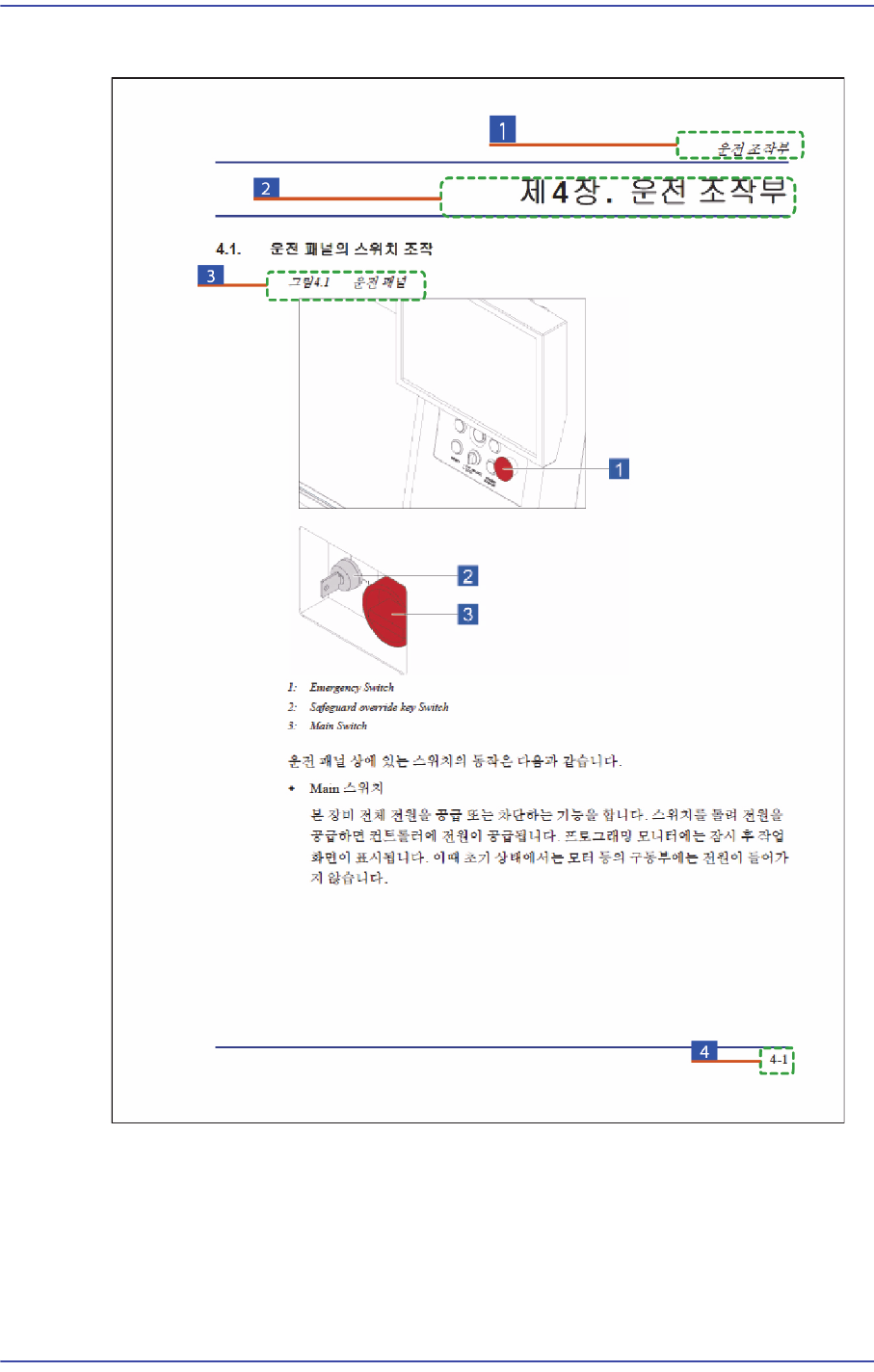

Page Layout
1:
장
제목
/
매뉴얼
이름
2:
장
제목
3:
그림
(
장번호
)-(
그림순서
).(
그림제목
) 4
장의
첫
번째
그림이며
,
그림의
제목이
운전패널
임을
나
타냅니다
.
4:
장
번호
-
페이지
(4
장의
첫
페이지를
의미합니다
)
머리말
xvii
용어 설명
Teach(티칭)
장비상의 한 지점을 Teachi
ng Camera (Fiducial Camera)를 이용해서 그 지점의 좌
표값을 장비에게 알려주는 Process 를 의미합니다 .
Beam
Teaching시 사용하
는 하나의 장치(Device)로 Camera 대신 Beam(일종의 레이저
포인트)을 이용해서 Teaching을 할 수 있습니다.

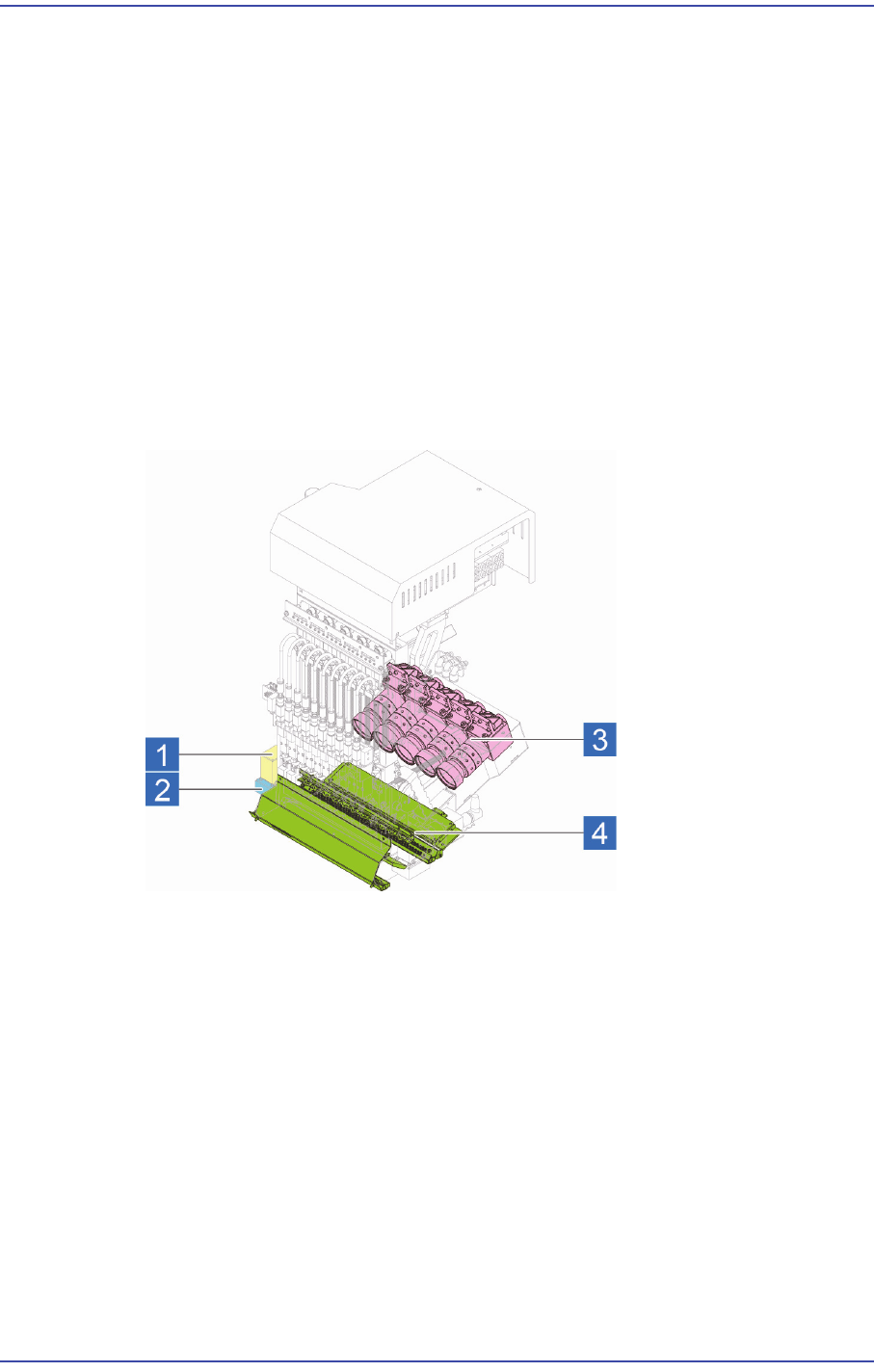

Hea
d Assembly
헤드 어셈
블리에 속해 있는 기구물들 또는 공압장치들을 지지하는 Head Body와
Spindle 과 구동모터 그리고 부품의 형상을 인식하는 Flying Vision Assembly 와
Fiducial Camera 등으로 구성됩니다.
1: Fiducial Camera
2: Fiducial Camera Illumination
3: Flying Camera
4: Flying Camera Illumination
Offset
설정된 좌표값
과 실제 적용되어지는 좌표값이 상이할 때, 그 만큼의 차이 또는
이 차이만큼 보정해 주는 값을 의미합니다.
Array PCB
하나의 PCB에 동일
한 패턴의 작은 PCB가 배열되어 있는 PCB 를 의미합니다 .
Binary 모드(이
진영상)
Vision 이미
지를 흑과 백으로 만 나타내는 것을 의미합니다.
