12-49 Machine Calibration Z Of fset 을 측정하는 위치는 전면 ANC 의 Calibration Tool 위치 ( 중심 ) 에서 3mm 벗어난 곳이므로 이 곳에 이 물질이나 Calibration Tool 이 있으면 미리 제거하십 시오 . 2. <Grid> 영역 에서 캘리브레이션을 실행할 Head 의 Z 축을 선택하고 , <Automatic> 체크…
12-48
Samsung Component Placer SM471 Administrator's Guide
메 모 Fiducial Camera Offset (FOV 7.5) 의 캘리브레이션 기준값은 다음
과 같습니다.
Ga
ntry1
Offset X : -243.0mm ~ -241.0mm
Offset Y : -1.0mm ~ 1.0mm
Ga
ntry2
Offset X : 241.0mm ~ 243.0mm
Offset Y : -1.0mm ~ 1.0mm
12.3.10.2. Head Z / R Offset Calibration
PCB 상면에서 Z 축 Home 까지의 거리는 기구적으로 설정되어 있습니다. Z Offset
Calibration은 PCB 상면을 기준으로 이 거리에 대한 Offset 을 공압을 이용하여 측정
합니다.
R Offset Calibration은 노즐 홀더를 0 도를 기준으
로 정렬시키기 위해 각도에 대한
Offset을 측정합니다.
다음은
Z Offset Calibration을 실행하는 과정이며, 사용되는 캘리브레이션용 노즐은
CN040 노즐입니다.

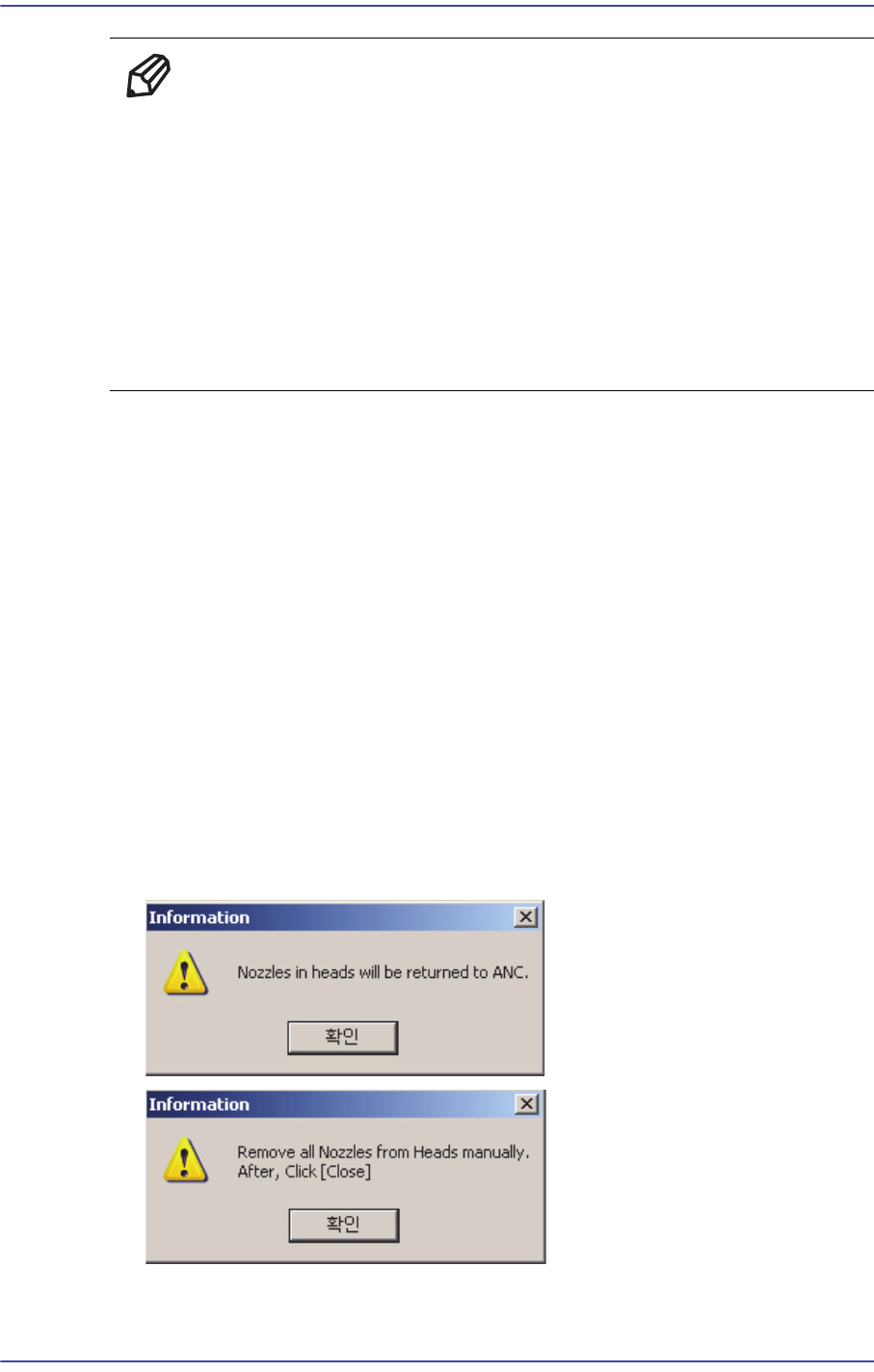

1. <Nozzle Prepare> 버튼
을 클릭하여, 모든 헤드의 노즐 홀더에 삽입된 모든 노즐
들을 수동으로 제거하고 CN040 노즐을 ANC의 3번 홀에 삽입하십시오.
Gantry1의 경우는 전면 ANC의 3번 홀에, Gantry2의 경우는 후면 ANC의 3번 홀
에 CN
040 노즐을 삽입해야 합니다.
12-49
Machine Calibration

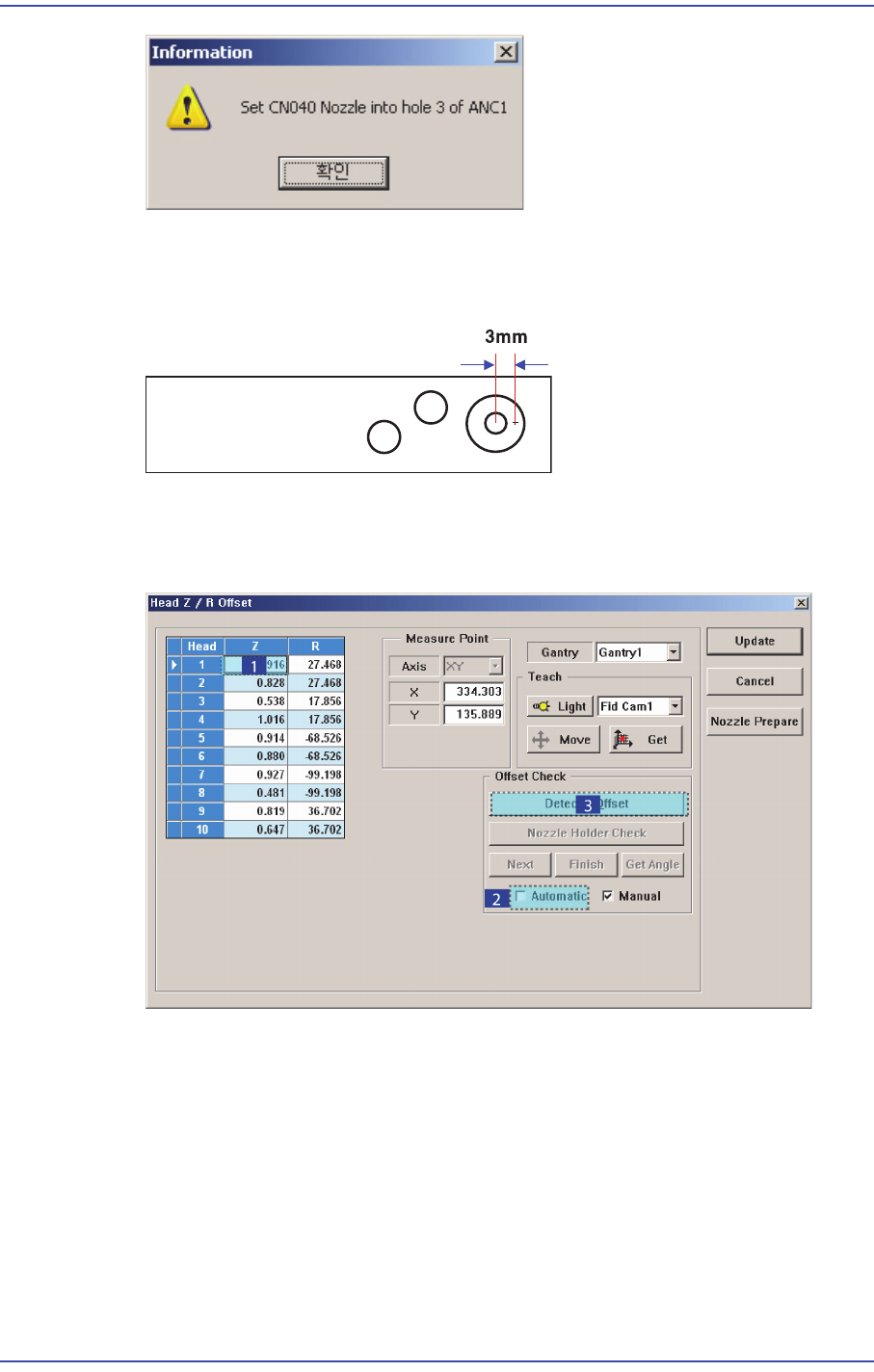

Z Offset을 측정하는 위치는 전면 ANC의 Calibration Tool 위치( 중심)에서 3mm
벗어난 곳이므로 이 곳에 이 물질이나 Calibration Tool이 있으면 미리 제거하십
시오.
2. <Grid> 영역
에서 캘리브레이션을 실행할 Head의 Z축을 선택하고, <Automatic>
체크박스를 선택한 후 <Detect Z Offset> 버튼을 클릭하십시오. (임의로 여기선
Head 1으로 설정합니다)
3. 그러면 자동
으로 Head 가 ANC 상의 지정된 위치로 이동합니다. 그리고, 장비가
공압을 발생시키고, Head 1 번부터 Head 6번까지 순차적으로 자동으로 Spindle
을 하강시키면서 캘리브레이션을 수행합니다.
4. 캘리브
레이션이 완료되면 자동으로 결과를 <Grid> 영역의 Z열에 반영합니다.
수동으로 진행시, 수동으로 각 헤드별로 순차적으로 CN040 노즐을 삽입히고,
Vacuum 대화상자에서 헤드의 공압상태를 확인하면서 Spindle을 하강시켜서 캘
리브레이션을 수행해야 합니다 .
12-50
Samsung Component Placer SM471 Administrator's Guide
5. Gantry1에 대한 캘리브레이션이 완료되면, <Gantry> 콤보박스에서 ‘Gantry2’
를 선택하고, 동일한 방법으로 캘리브레이션을 수행하십시오.
6. 캘
리브레이션 결과를 장비에 적용하려면 <Update> 버튼을 클릭하십시오.
정상적인 Z Offset 값은 다음과 같습니다.
He
ad 1 ~ Head 20: -1.5 ~ 1.5 mm
Z Offset 값이 이 범위
를 벗어 날 경우, 헤드에 심각한 기구적인
문제가 있으므로 홈 위치, 스핀들, LM 그리고 모터의 동작이 정
상적인지 확인해야 됩니다 .
다음은 ‘R-Offset Calibration’을 실행하는 과정입니다.
1. <Grid> 영
역에서 캘리브레이션을 실행할 Head의 R축 값을 모두 “0”로 입력합
니다.
