12-55
Machine Calibration
조명의 16단계를 표시합니다.
<S
ide>/ <Outer> /<Coaxial>열
Fly Cam 인 경우: Side 조명
이 256 값의 범위 내에서 입력됩니다.
<맵핑/ 테스트> 버튼
<카메
라 선택> 콤보박스박스에서 선택된 카메라에 대해서 Light Level에 대한
테스트 또는 자동 맵핑을 수행합니다.

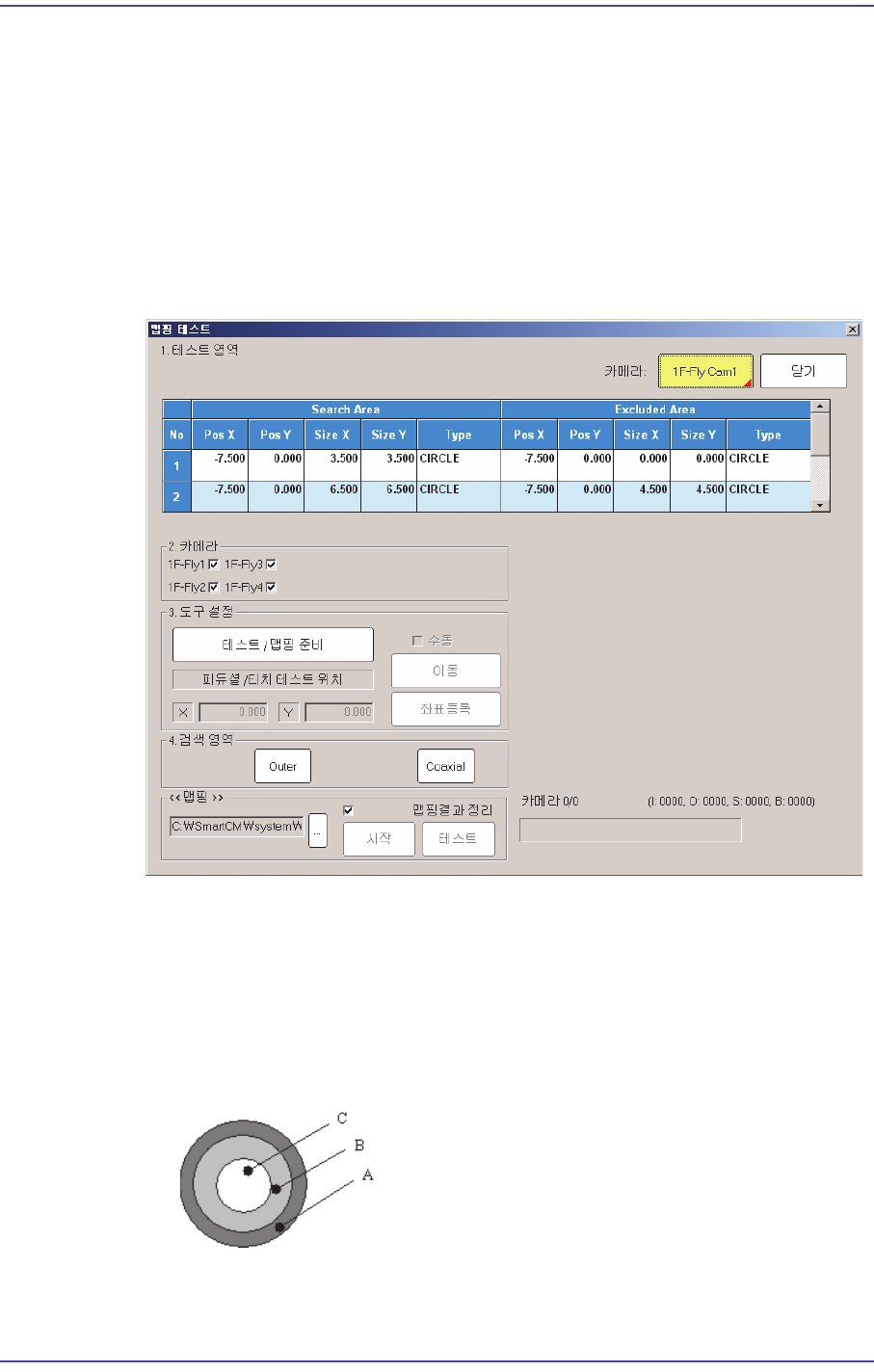

그림
12.16 Fly Camera
가
선택된
경우
<1. 테스트 영역>
테스트용 노즐
에서 조명 밝기를 확인할 영역을 지정합니다. 영역은 최대 4
개까지 지정이 가능하며 Search 영역과 Excluded 영역을 함께 지정합니다.
즉, 원형 형태로 영역을 지정하게 됩니다.
테스트 영역은 전체 4개의 영역
이 있는데, Area1~Area4가 이에 해당됩니다.
자동설정되는 값이므로 변경하지 마십시오.
[Fly-Camera용 캘리브
레션 노즐 바닥면 형상]
Test Area1 = Search Area(A) – Excluded Area (B + C)
12-56
Samsung Component Placer SM471 Administrator's Guide
Test Area2 = Search Area(B) – Excluded Area (C)
Test Area3 = Search Area(C)
Test Area4 = Test Area1 + Test Area2 + Test Area13
테스트 영역은 전체3개의 영역
이 있는데, Area1 ~ Area3이 이에 해당됩니다

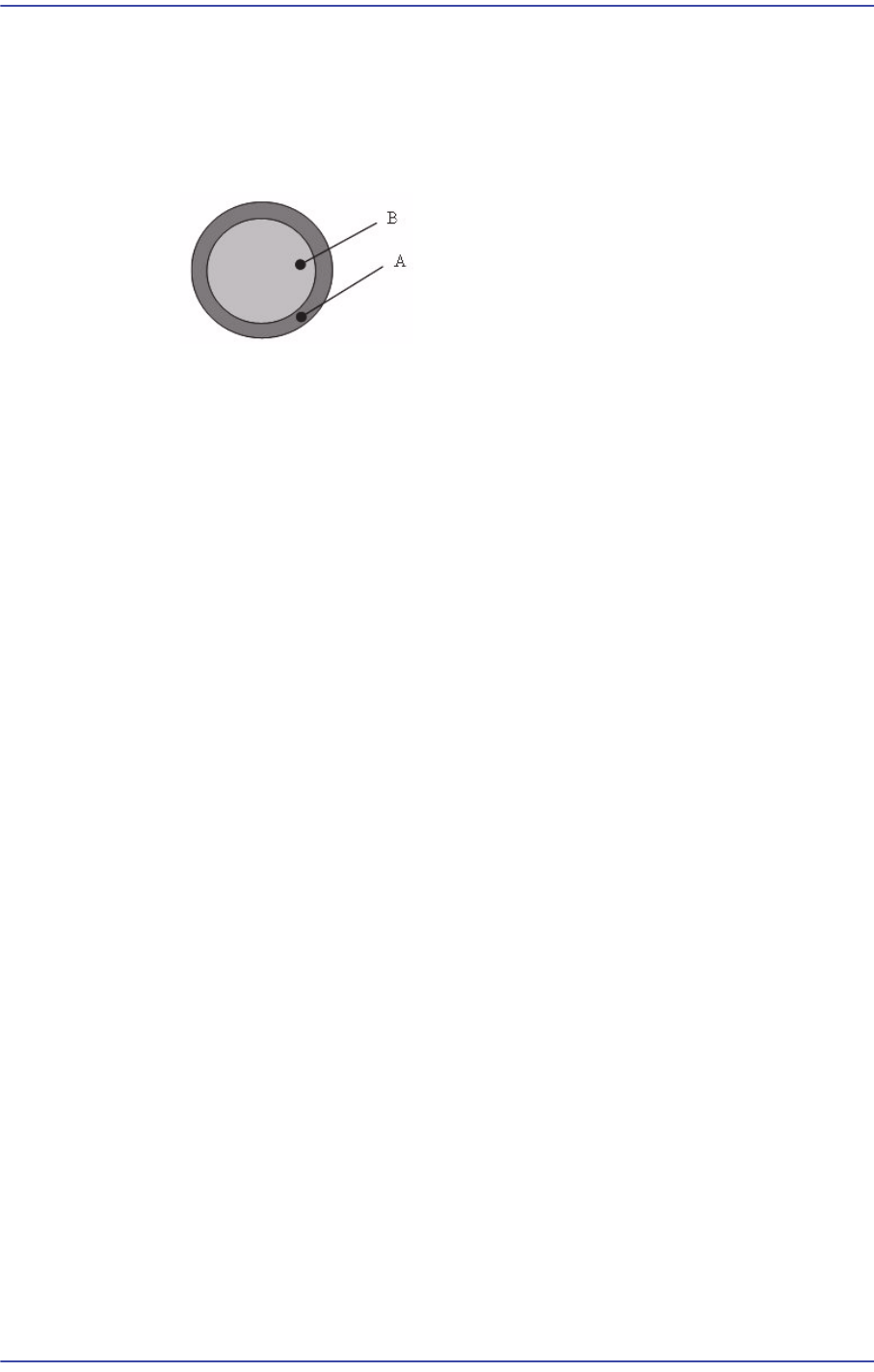

[Fix Camera용 캘리
브레션 노즐 바닥면 형상]
Test Area1 = Search Area(A) – Excluded Area (B)
Test Area2 = Search Area(B)
Test Area3 = Test Area1 + Test Area2
<No> 열
Test Area의 일련 번호를 나타
냅니다.
<Pos X>
열
영역 중심
의 X 좌표를 표시합니다.
<Pos Y>
열
영역 중심
의 Y 좌표를 표시합니다.
<Size X> 열
영역의 X방향 크기
를 표시합니다.
<Size Y> 열
영역의 Y방향 크기
를 표시합니다.
<Type> 열
영역의 형태
를 지정합니다.
CIRCLE: 원형
의 영역입니다.
RECT: 사각
형 영역입니다.
NONE: 영역을 지정하
지 않습니다.
<2. 카메
라> 영역
조명 밝기 테스트 또는맵
핑을 수행할 카메라를 선택합니다. 활성화되어 있
는 카메라들은 동시에 지정이 가능합니다.
<3. 도구 설정> 영역
테스트 또는 맵핑
의 준비작업을 수행합니다.
12-57
Machine Calibration
<테스트/맵핑 준비> 버튼
헤드에 부착되
어 있는 모든 노즐들을 각 해당 ANC 홀에 반납합니다. 그
전에 ANC 1번 홀에 캘리브레이션용 노즐인 LightFly 노즐을 배치하십시
오.
작업이 완료되
면, <<맵핑 >> 영역의 <시작> 버튼과 < 테스트> 버튼이
활성화됩니다.
<4
. 검색 영역> 영역

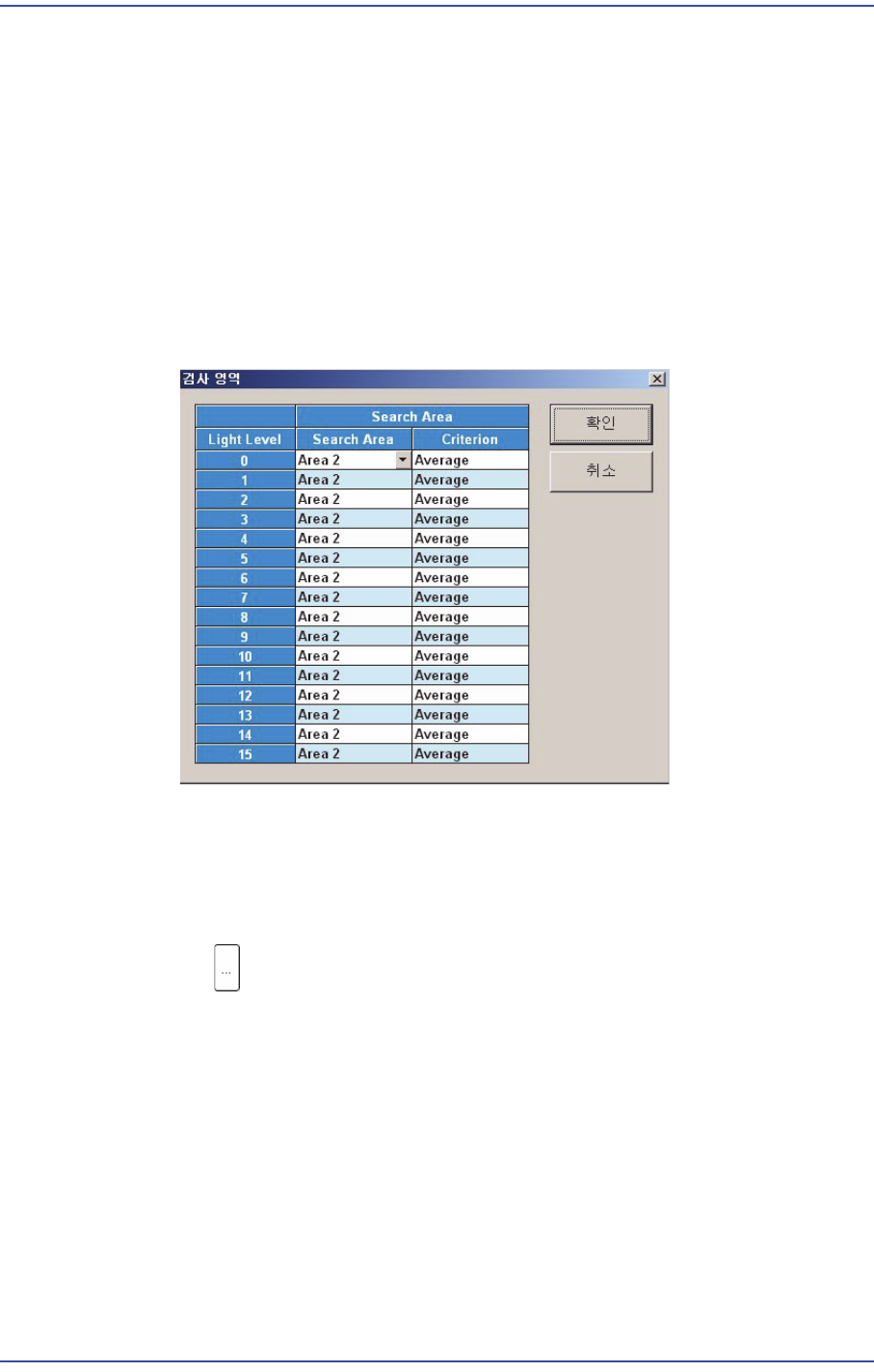

맵핑할 조명
에 해당되는 버튼을 클릭하면 다음과 같은 대화상자가 나타납니
다.
각 해당 조명
에 대해서 16단계 조명레벨로 테스트 영역 (Area1~4)을 설정하
고, 테스트 영역의 각 픽셀에 대한 조명 밝기의 값의 평균으로 설정할지, 최
대값으로 설정할지를 설정을 할 수 있습니다.
<<맵핑>>
영역
버튼
맵핑에 사용될 맵 파일
을 선택합니다. 파일명은 자동으로 설정되는 값이
므로 변경하지 마십시오 .
<시작> 버튼
맵핑을 시작합
니다.
<테스트> 버튼
맵핑 결과
에 대한 테스트를 수행합니다. 기준 값을 만족하지 못 하는 조
명 Level을 자동으로 검색하여 결과 파일에 표시합니다.
<맵핑 결과 정리> 체크
박스를 반드시 선택된 상태로 맵핑을 수행하십시오.
