12-63
Machine Calibration

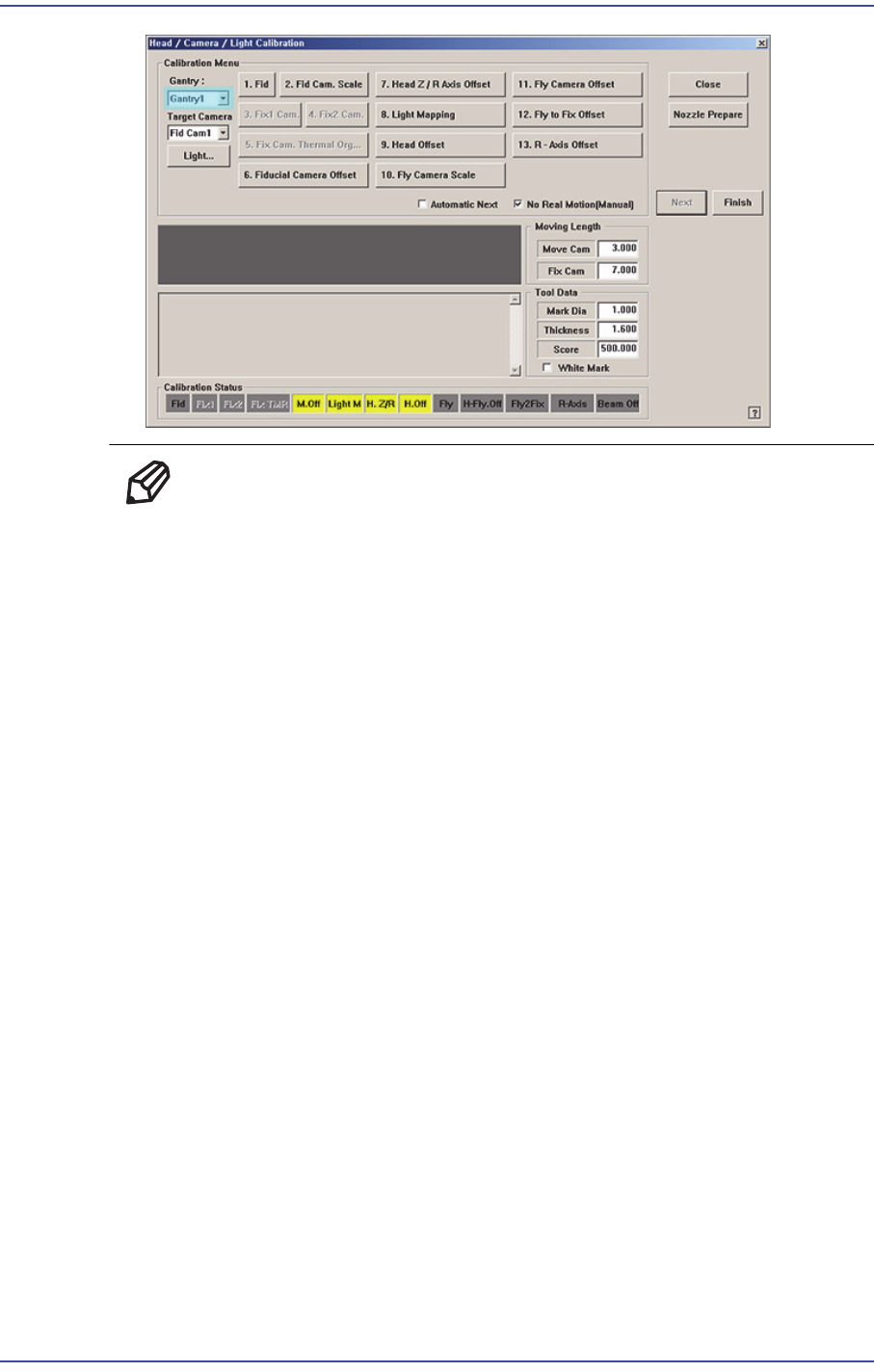

메 모 Head XY Offset Calibration 기준값은 다음과 같습니다.
Head 1
X:-0.06mm~0.06mm, Y: -0.05mm~0.05mm
Head 2
X:14.94mm~15.06mm, Y
: -0.05mm~0.05mm
Head 3
X:29.94mm~30.06mm, Y
: -0.05mm~0.05mm
Head 4
X:44.94mm~45.06mm, Y
: -0.05mm~0.05mm
Head 5
X:59.94mm~60.06mm, Y
: -0.05mm~0.05mm
Head 6
X:74.94mm~75.06mm, Y
: -0.05mm~0.05mm
Head 7
X:89.94mm~90.06mm, Y
: -0.05mm~0.05mm
Head 8
X:104.94mm~105.06mm, Y: -0.05mm~0.05mm
Head 9
X:119.94mm~120.06mm, Y: -0.05mm~0.05mm
Head 10
X:134.94mm~135.06mm, Y: -0.05mm~0.05mm
Head 1
1
12-64
Samsung Component Placer SM471 Administrator's Guide
X:-0.06mm~0.06mm, Y: -0.05mm~0.05mm
Head 12
X:-15.06mm~-14.94mm, Y: -0.05mm~0.05mm
Head 13
X:-30.06mm~-29.94mm, Y: -0.05mm~0.05mm
Head 14
X:-45.06mm~-44.94mm, Y: -0.05mm~0.05mm
Head 15
X:-60.06mm~-59.94mm, Y: -0.05mm~0.05mm
Head 16
X:-75.06mm~-74.94mm, Y: -0.05mm~0.05mm
Head 17
X:-90.06mm~-89.94mm, Y: -0.05mm~0.05mm
Head 18
X:-105.06mm~-104.94mm, Y: -0.05mm~0.05mm
Head 19
X:-120.06mm~-119.94mm, Y: -0.05mm~0.05mm
Head 20
X:-135.06mm~-134.94mm, Y: -0.05mm~0.05mm
12-65
Machine Calibration
12.3.10.5. Fly Camera Scale Calibration
Fly-Camera의 배율(Scale) 을 측정합니다. Fly-Camera Scale Calibration을 수행하기
위해서는 먼저 작업 전에 전면 ANC의 Calibration Tool 위치에 Calibtation Tool이 놓
여 있는지 확인해야 합니다.
다음은 Fly-Camera
Scale Calibration을 수행하는 과정입니다.
1. <Nozzle Prepare> 버튼을 클
릭하여 수동으로 ANC 1번 홀에 CN400노즐을 삽입
하십시오.
2. <Automatic Next> 체크박
스를 선택하고 <10. Fly Camera Scale> 버튼을 클릭하면
자동으로 선택된 Gantry에 대해서 캘리브레이션을 수행합니다.
<No Real Motion[Manual]> 체
크박스를 선택하고 캘리브레이션을 수행하면 수동
으로 각 헤드별로 노즐을 삽입하면서 <Next> 버튼을 클릭하여 다음 단계로 진행
합니다.
<Automatic> 또는 <Manual> 중 어느 체
크박스도 선택하지 않고 캘리브레이션을
수행하면 현재 선택된 헤드에 대해서 자동으로 노즐을 교환하지만 <Next> 버튼
을 클릭하여 다음 단게로 진행합니다.

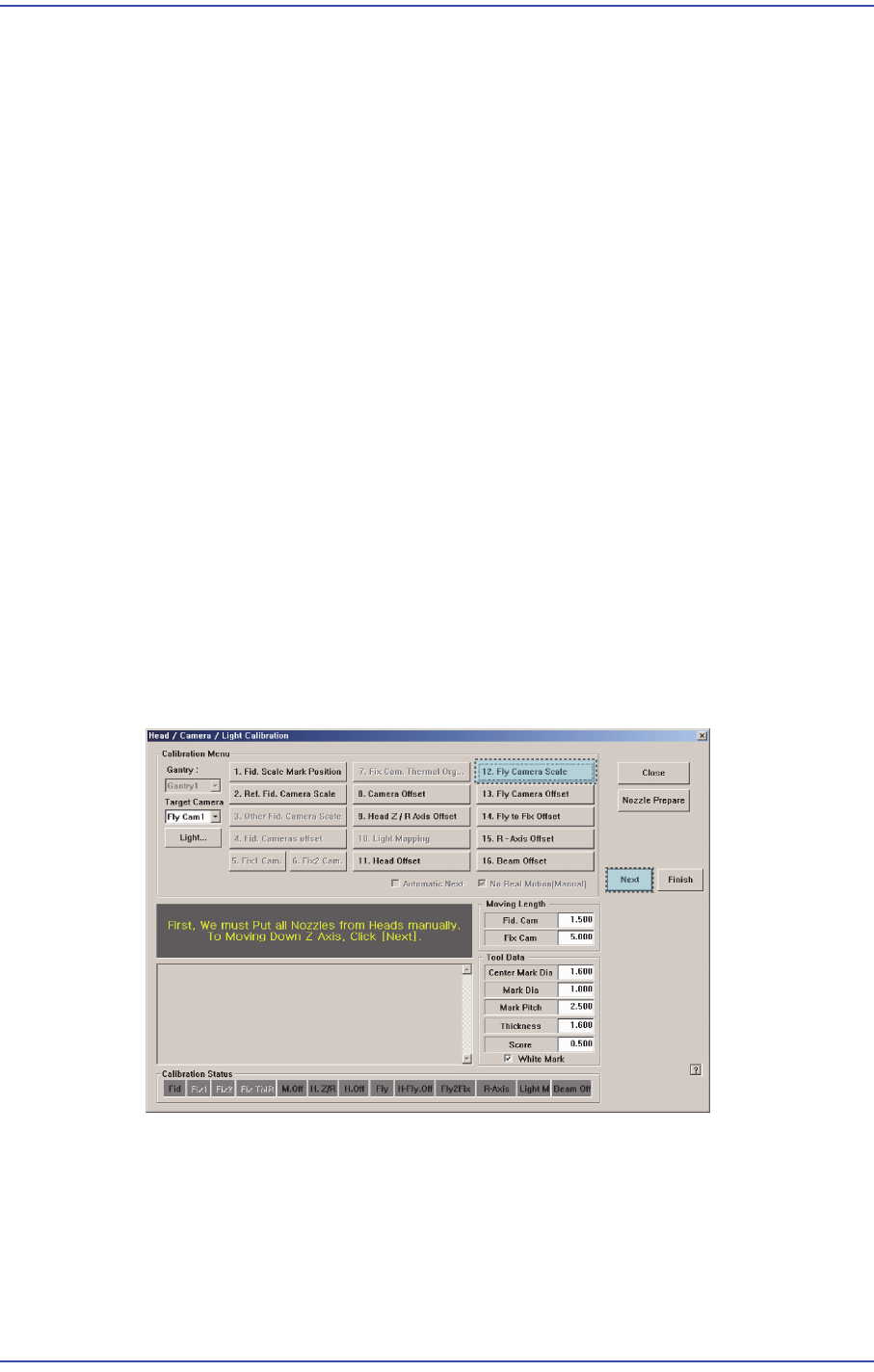

<10. Fly Camera Scale> 버튼을 클
릭하면 메시지 창에 “First, We must Put all
Nozzles From Heads manually. To Moving Down Z Axis, Click [Next].” 라는 메시
지가 나타납니다. 헤드에 장착되어 있는 모든 노즐을 수동으로 제거하려면
<Next> 버튼을 클릭하십시오 .
3. 그러면, Head Asse
mbly가 장비의 지정된 위치로 이동한 후, 모든 Z 축을 하강합
니다. 이때, 삽입되어 있는 모든 Nozzle들을 수동으로 제거하십시오.
4. “Next Attach the Cali
bration Tool to Head 1. Click [Next] for Moving Down Head.
After Moving, Attach the Tool to head Manually.”라 는 메시지가 나타납니다. 헤드
1번의 노즐홀더에 CN400노즐을 수동으로 삽입한 후 , <Next> 버튼을 클릭하십
시오.
