12-67 Machine Calibration 9. 캘리브레이션은 Fly-Camera 로 Calibration Tool 밑면의 Fiducial Mark 2 점을 인식 한 후 , Calibration Tool 을 ANC 상의 Calibration Tool 위치에 내 려놓고 Calibration Tool 윗면의 가장자리 Fiducial Mark 2 점을 인식합니다 .
12-66
Samsung Component Placer SM471 Administrator's Guide
5. “Move To Center Position of Calibration Tool. To Move, Click [Next].” 나타납니
다. Head Assembly를 ANC상의 Calibrration Tool 위치로 이동시키기 위해서
<Next> 버튼을 클릭하십시오.
6. “Align
Tool for Calibration! Then Click [Next]” 라는 메시지가 나타납니다.
<Next> 버튼을 클릭하십시오.
7. “Up
to Align Height and Mirror Close, Click [Next].”라는 메시지가 나타납니다.
<Next> 버튼을 클릭하십시오.

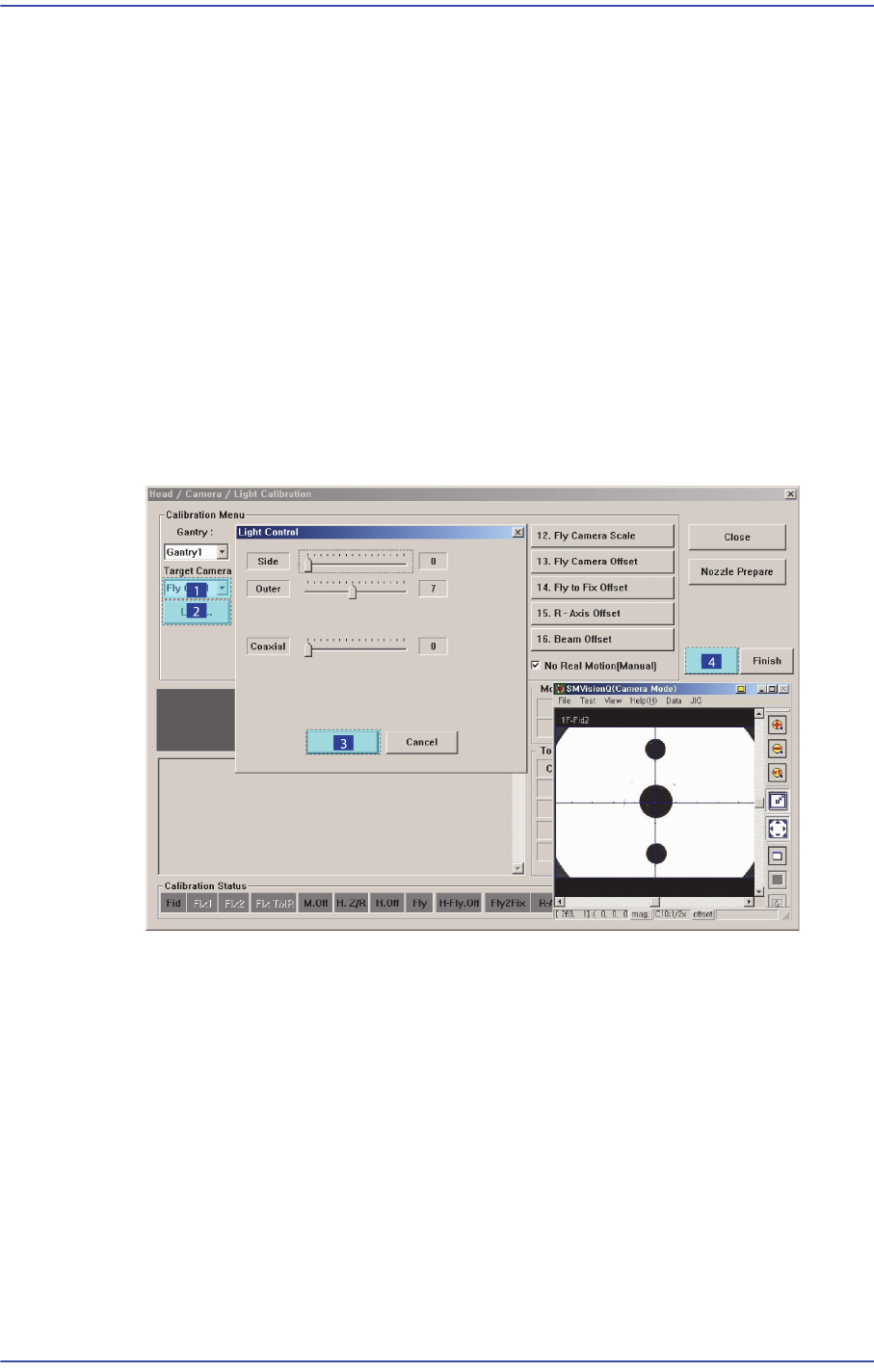

8. 그러
면, Head 1의Z축이 Fly-Camera 의Align(부품인식) 높이로 상승하고 Mirror
가 닫힙니다. 그리고 메시지박스에 “Calibration is Prepared. To Calibrate, Click
[Next].” 라는 메시지가 나타납니다. 이 때, <Target Camera> 콤보박스에서 “Fly
Cam1”을 선택하고, <Light…> 버튼을 클릭하고 “Light Control”대화상자에서
‘SMVision’ 창에서 보여지는 CNT20 노즐상의 Ficucial Mark가 선명하게 보이
도록 조명의 밝기를 조정한 후 <Next> 버튼을 클릭하십시오.
12-67
Machine Calibration
9. 캘리브레이션은 Fly-Camera로 Calibration Tool 밑면의 Fiducial Mark 2점을 인식
한 후, Calibration Tool을 ANC상의 Calibration Tool위치에 내려놓고 Calibration
Tool 윗면의 가장자리 Fiducial Mark 2점을 인식합니다.
12-68
Samsung Component Placer SM471 Administrator's Guide
10. Calibration이 완료되면, 다음 그림과 같이 결과값을 보여줍니다. <Next> 버튼을
클릭하십시오.
11. “Next, Remove the Calibration No
zzle From Head 1. Click [Next] for Moving Down
Head. After Moving, Remove the Nozzle Manually.”라는 메시지를 나타냅니다. 헤
드 1 번의 노즐 홀더에서 Calibration Tool을 수동으로 제거하기 위해서 <Next> 버
튼을 클릭하십시오.
12. Fly Camera 2번부
터 6번까지도 Fly Camera 1번에 대해서 Calibration을 수행한
것과 동일한 방법으로 Calibration을 수행하십시오.
모든 Fly Camera에 대해서 Calibration 절차
가 정상적으로 완료되면 다음 그림과
같은 결과값을 보여줍니다.
