Machine Calibration

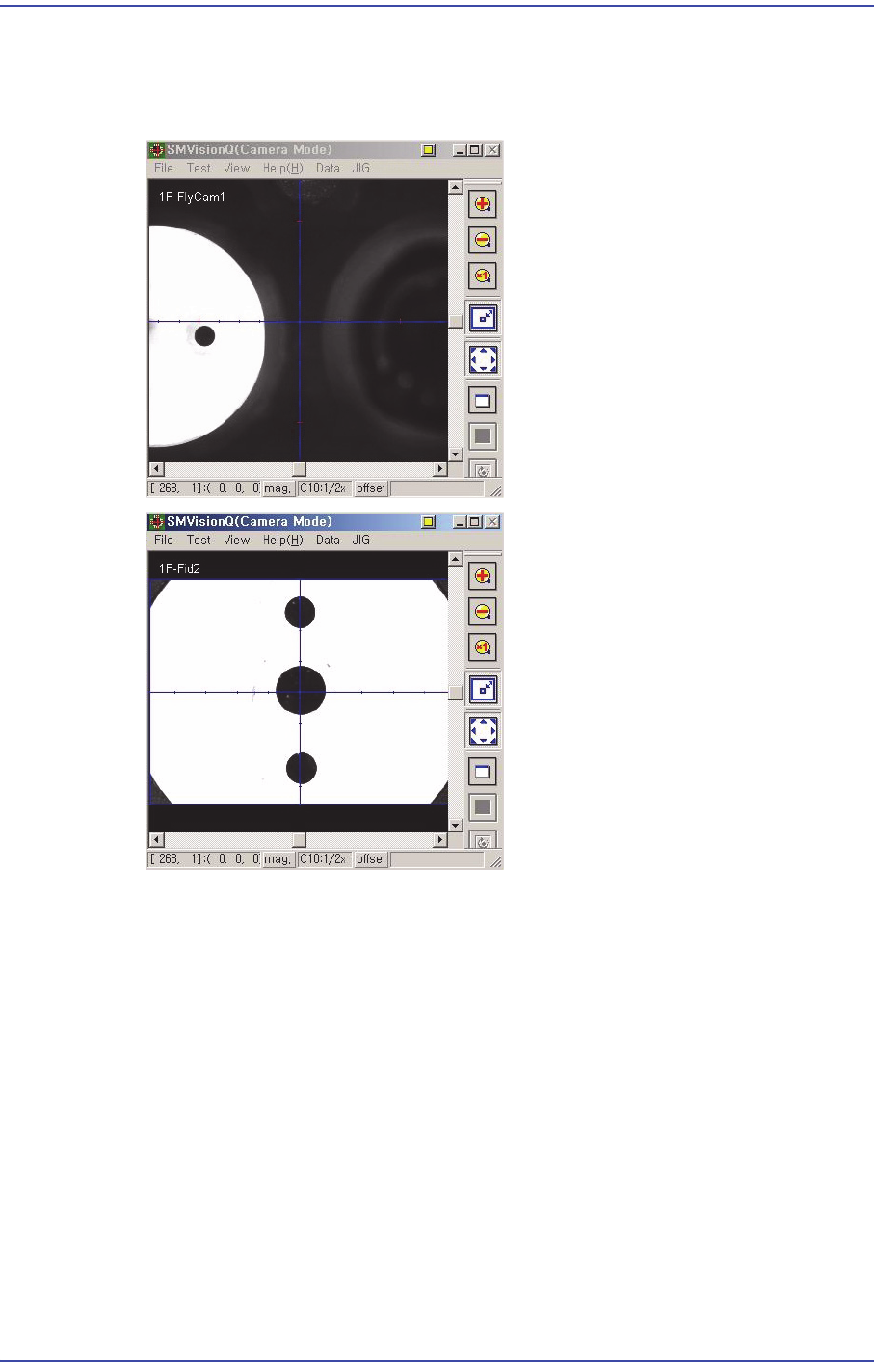

9. 캘리브레이션은 Fly-Camera로 Calibration Tool 밑면의 Fiducial Mark 2점을 인식
한 후, Calibration Tool을 ANC상의 Calibration Tool위치에 내려놓고 Calibration
Tool 윗면의 가장자리 Fiducial Mark 2점을 인식합니다.
12-68
Samsung Component Placer SM471 Administrator's Guide

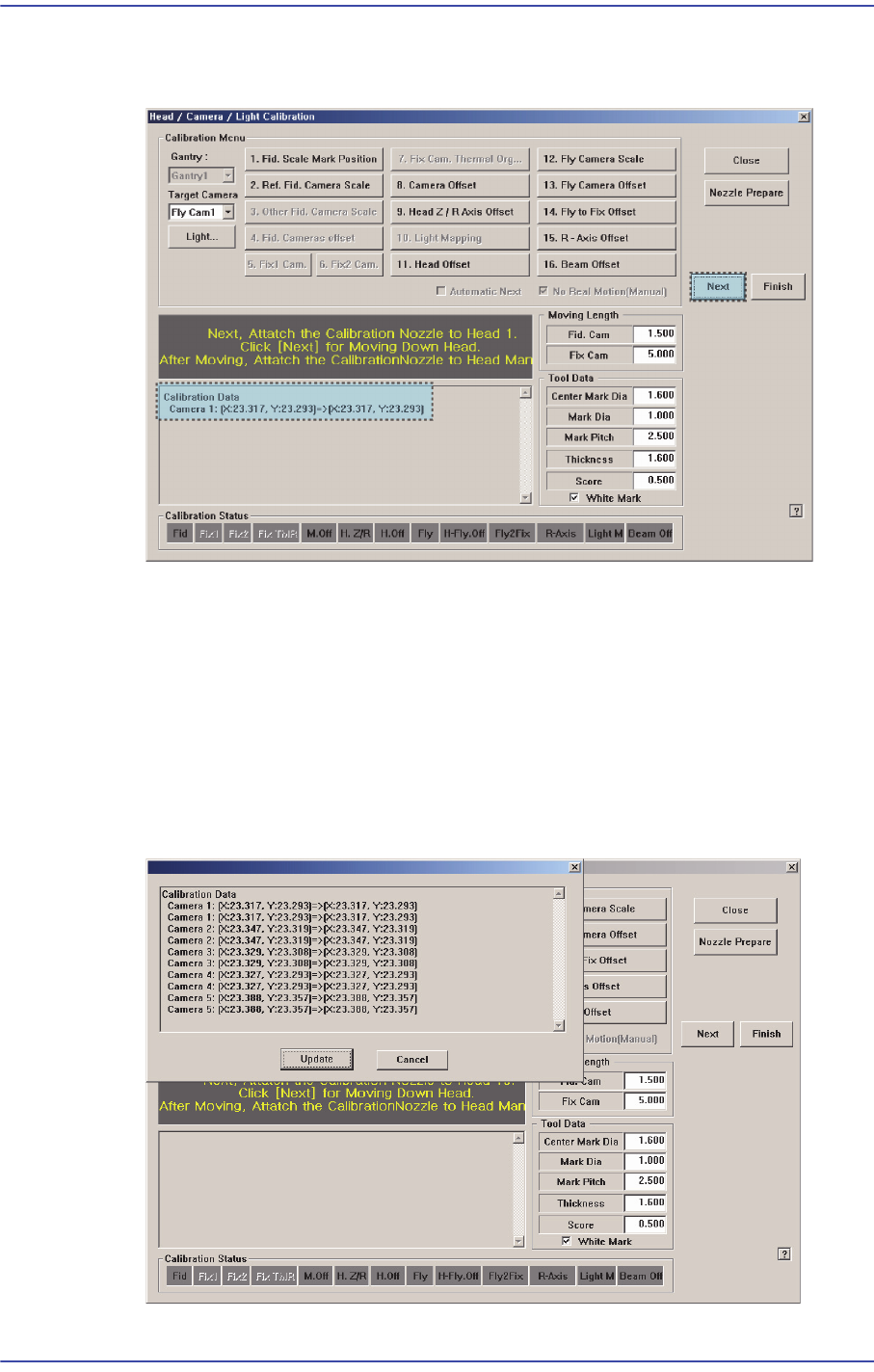

10. Calibration이 완료되면, 다음 그림과 같이 결과값을 보여줍니다. <Next> 버튼을
클릭하십시오.
11. “Next, Remove the Calibration No
zzle From Head 1. Click [Next] for Moving Down
Head. After Moving, Remove the Nozzle Manually.”라는 메시지를 나타냅니다. 헤
드 1 번의 노즐 홀더에서 Calibration Tool을 수동으로 제거하기 위해서 <Next> 버
튼을 클릭하십시오.
12. Fly Camera 2번부
터 6번까지도 Fly Camera 1번에 대해서 Calibration을 수행한
것과 동일한 방법으로 Calibration을 수행하십시오.
모든 Fly Camera에 대해서 Calibration 절차
가 정상적으로 완료되면 다음 그림과
같은 결과값을 보여줍니다.
12-69
Machine Calibration
13. <Gantry> 콤보박스에서 Gantry2를 선택하고 Gantry1과 동일한 방식으로 캘리브
레이션을 수행하십시오.

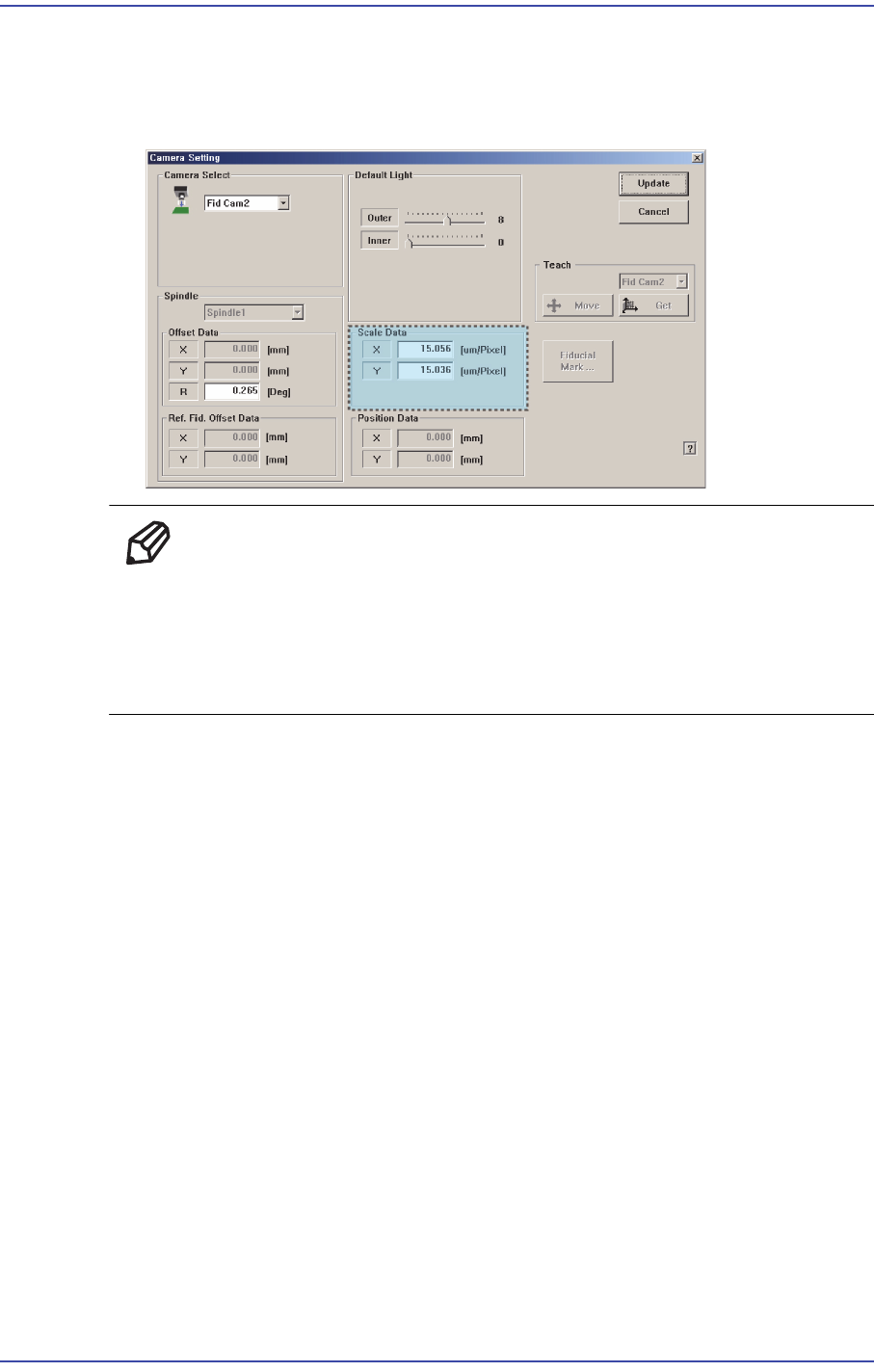

결과값은 System Setup메뉴
의 Camera대화상자에서 확인할 수 있습니다.
메 모 Fly Camera의 캘리브레이션 기준값은 다음과 같습니다.
FO
V 25 (MEGA)
ScaleX: 22.85~23.81 (μm/pixel)
ScaleY: 22.85~23.81 ( μm/
pixel)
