12-81
Machine Calibration
11. 모든 헤드에 대해서 Calibration 절차가 정상적으로 완료되면 다음 그림과 같은
결과값을 보여줍니다.
12. <Gantry> 콤보박
스에서 Gantry2를 선택하고 Gantry1과 동일한 방식으로 캘리브
레이션을 수행하십시오.
결과값은 System Setup메뉴
의 R Axis대화상자에서 확인할 수 있습니다.
메 모 R-Axis Offset 의 캘리브레이션 기준값은 다음과 같습니다.
Real Max(M
in):명령값과 측정값 사이의 최대(최소) 오차
Head1~Head6 : -0.500 ~ 0.500(deg)
E
rr Max(Min) : 측정값과 보상값 사이의 최대(최소) 오차
Head1~Head6 : -0.200 ~ 0.200(deg)
12-82
Samsung Component Placer SM471 Administrator's Guide
12.3.10.9. Beam Offset Calibration
Fiducial Camera 의 중심과 Gantry의 Beam Sensor 간의 거리를 측정하는 캘리브레이
션입니다. Beam Offset을 측정하려면 먼저 시스템 메뉴의 <Head> 탭에서 사용할
Beam Sensor가 선택해야 합니다.
다음은 Beam Offset을 캘리
브레이션하는 과정입니다.

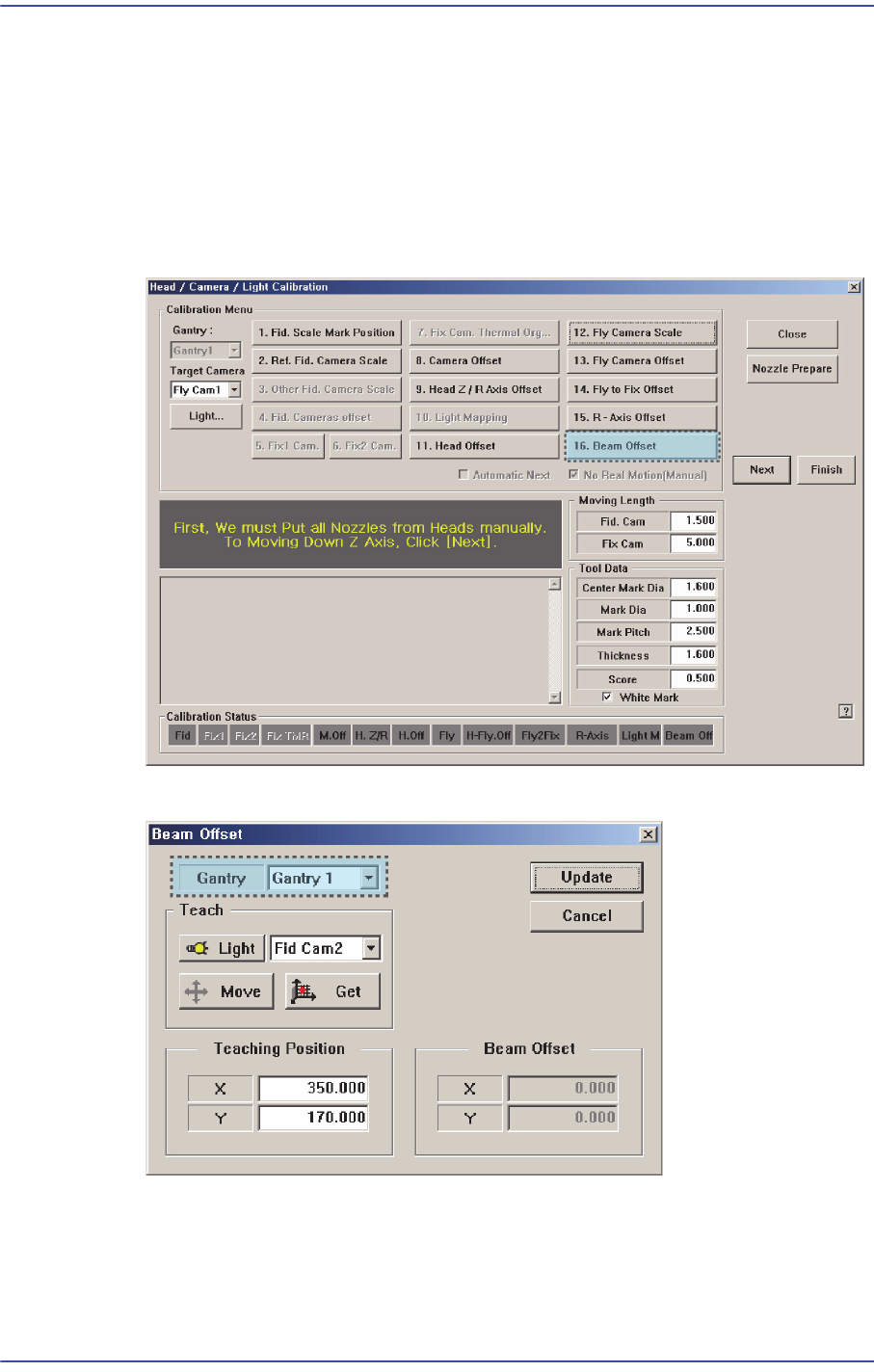

1. <16. Beam Offset> 버튼을 눌러 Bea
m Offset 대화상자를 실행하십시오.
2. 캘
리브레이션을 수행할 Gantry를 선택하십시오.
3. 티칭 도구를 Fi
d Cam2( 또는 Fid Cam4)으로 선택한 후, 조그 박스를 이용하여 위
치를 인지할 수 있는 영역(SMVision으로 판별이 가능한 지점) 으로 X-Y 축을 이
동시키십시오.
4. <Get> 버튼
을 눌러 현재의 위치를 <Teaching Position>에 저장하십시오.
12-83
Machine Calibration

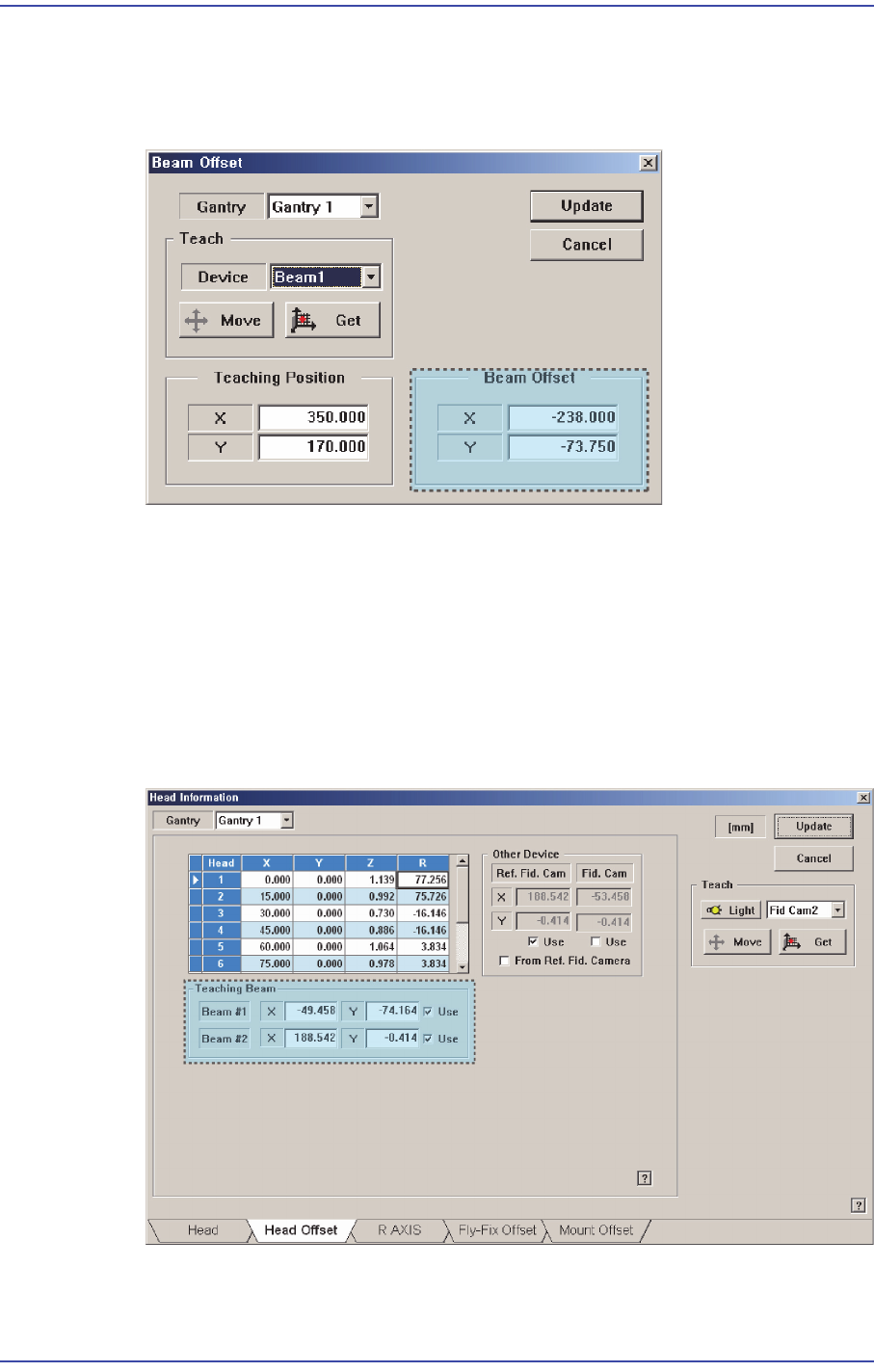

5. 티칭 도구를 Beam1(또는 Beam2)으로 선택한 후, 조그 박스를 이용하여
<Teaching Position> 위치로 이동하십시오.
6. <Get> 버튼
을 눌러 현재의 위치를 <Beam Position>에 저장하십시오.
7. <Gantry> 콤보박
스에서 Gantry2를 선택하고, Gantry1과 동일한 방식으로 캘리
브레이션을 수행하십시오.
8. <Update> 버튼
을 눌러 설정된 값을 저장하십시오.
9. 결과값
은 System Setup 메뉴의 Head Offset 대화상자에서 확인할 수 있습니다.
10. <Gantry> 콤보박
스에서 Gantry2를 선택하고 Gantry1과 동일한 방식으로 캘리브
레이션을 수행하십시오.
결과값은 System Setup메뉴
의 R Axis대화상자에서 확인할 수 있습니다.
