13-7
System Setup
<Conveyor Rail Width Setting> 버튼
장비를 부팅한 뒤 장비 전체
에 대한 Home( )을 실행하는 경우, 컨베이어
레일 상의 피두셜
을 인식함으로써 장착 스테이션의 현재 폭을 확인하여 전원
OFF 전에 저장된 폭 정보와 비교하여 변화가 생겼으면 컨베이어 레일에 대한
‘Home’ 을 실행합니다.
빠르게 장착 스테
이션에 대한 “Home’을 수행하기 위해서 컨베이어 레일 상의
피두셜의 사용유무를 설정합니다. (Dual Lane Conveyor)
<
Use Rail Fiducial> 체크박스
장착 스테이
션의 현재 폭을 확인하기 위해서 컨베이어 레일 상의 피두셜을
사용하려면 선택합니다.
전원 Of
f시 장착 스테이션의 폭이 변경되어 장비 전체에 대한 Home( ) 실
행 시, 컨베

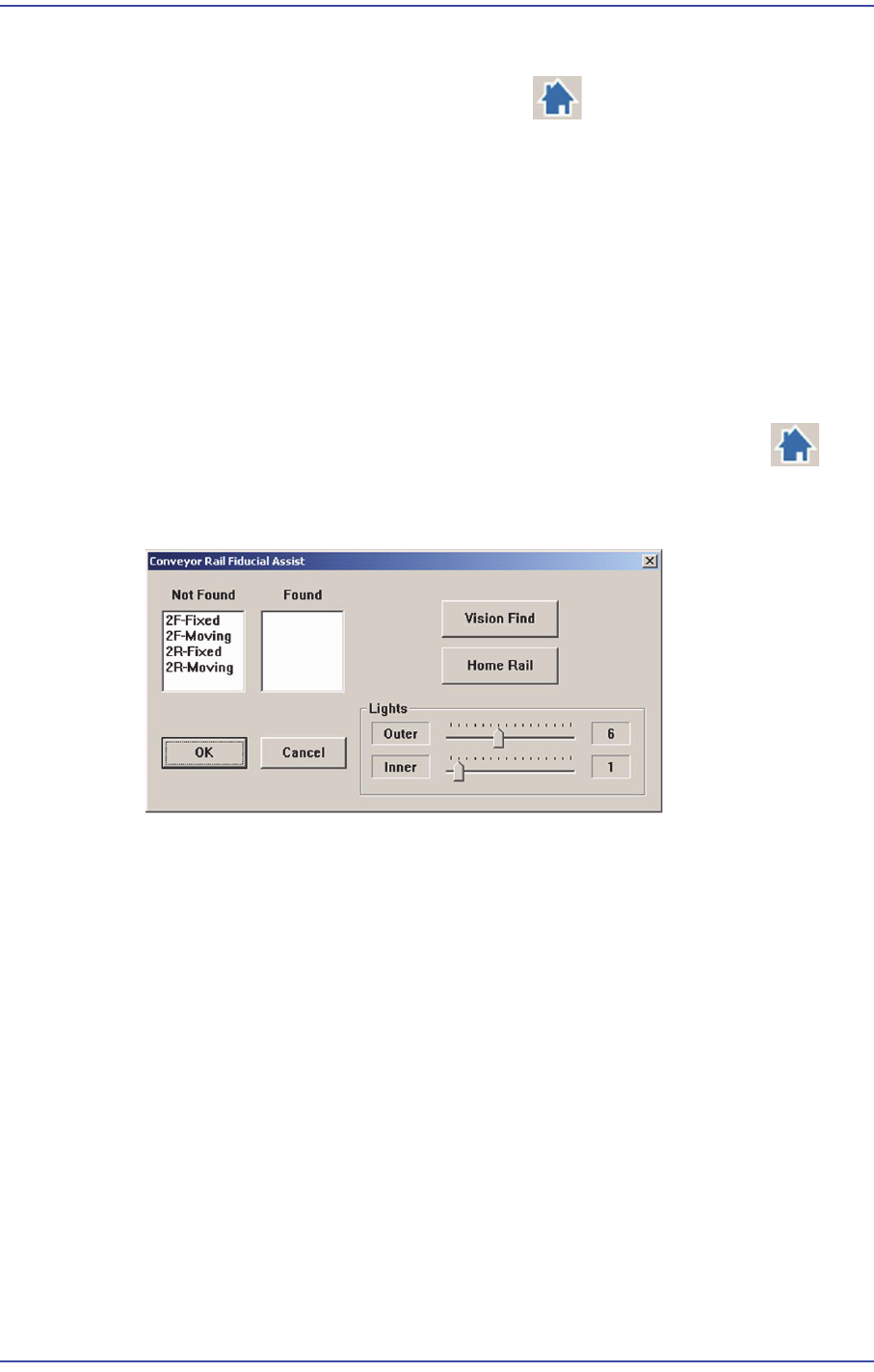

이어 레일 상의 피두셜을 인식하지 못 하면 다음과 같은 대화상자가
나타납니다.
<No
t Found> 리스트박스
인식에 실패
한 컨베이어 레일 상의 피두셜을 보여줍니다..
<F
ound> 리스트박스
인식에 성공
한 컨베이어 레일 상의 피두셜을 보여줍니다.
<Visio
n Find> 버튼
다시 한 번 컨베
이어 레일 상의 피두셜에 대한 인식을 수행합니다.
<Home Rail> 버튼
Width 서보
모터에 대한 ‘Home’ 을 실행하여 다시 컨베이어의 Moving Rail
을Home 위치로 이동시킵니다.
이때, Back
up Table에 설치된 Backup Pin을 먼저 제거하십시오.
<Upda
te> 버튼
설정한 데이터
를 장비로 전송하고, 대화상자를 닫습니다.
13-8
Samsung Component Placer SM471 Administrator's Guide
13.2. Position [F4]
장비의 피더베이스 원점 및 시스템 덤프박스의 위치를 설정합니다.
13.2.1. <Feederbase> 탭 대화상자
장비의 각 구성품들의 원점을 설정합니다.

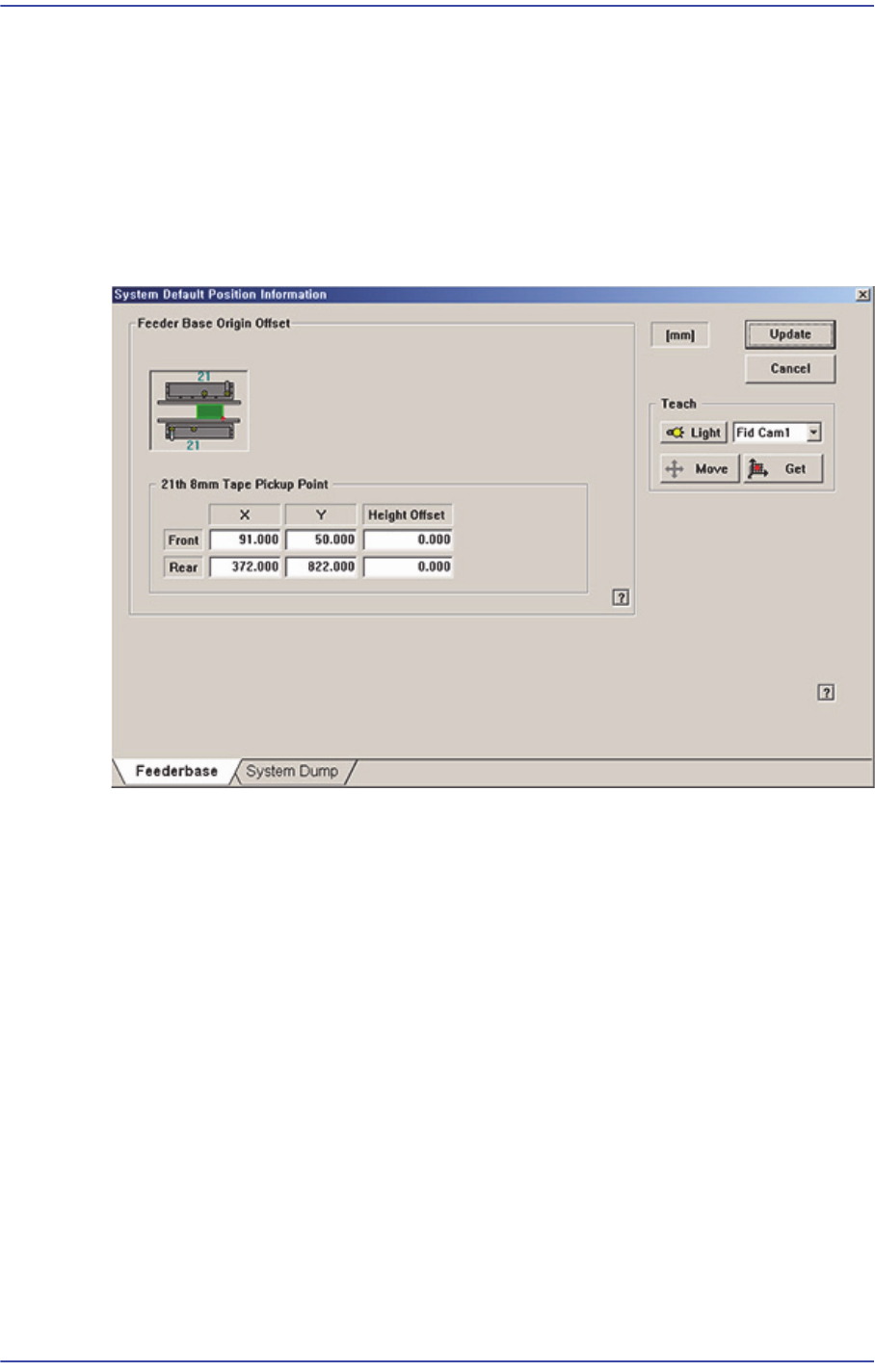

그림
13.5
“
Feederbase
”
탭
대화상자
< Feeder Base Origin Offset > 영역
Feeder Base에 관련된 데이
터를 설정합니다.
<21
th 8mm Tape Pickup Point> 에디트박스
Feeder Base의 원점
을 설정합니다.
Feeder Base의 원점
을 설정하는 방법은 다음과 같습니다;
1. 제일 작은 부품(0
603, 1005) 의 릴을 테이프 피더에 장착하고 전면 Feeder
Base의 21번째 슬롯에 설치하십시오.
Feeder를 설치
하기 전, Feeder Base 위에 버려진 부품이 없는지 반드시 확
인하시고, 있다면 제거하십시오.
2. <21th 8mm Tape Pickup Point> 에디트
박스를 마우스로 선택하고,
<Teach> 영역의 콤보박스에서 ‘Fid Cam’을 선택하십시오.
3. <Move> 버튼
을 클릭하여 Fiducial Camera를 전면 피더베이스의 21번째
슬롯에 설치된 테이프 피더의 흡착점으로 이동시키십시오.
13-9
System Setup
4. Fiducial Camera를 이용하여 테이프 피더의 흡착점을 티칭하십시오. 이
때, 다음의 그림처럼 중심점을 티칭하십시오. 이때, 부품의 중심이 아닌
포켓의 중심을 티칭해야 합니다 .

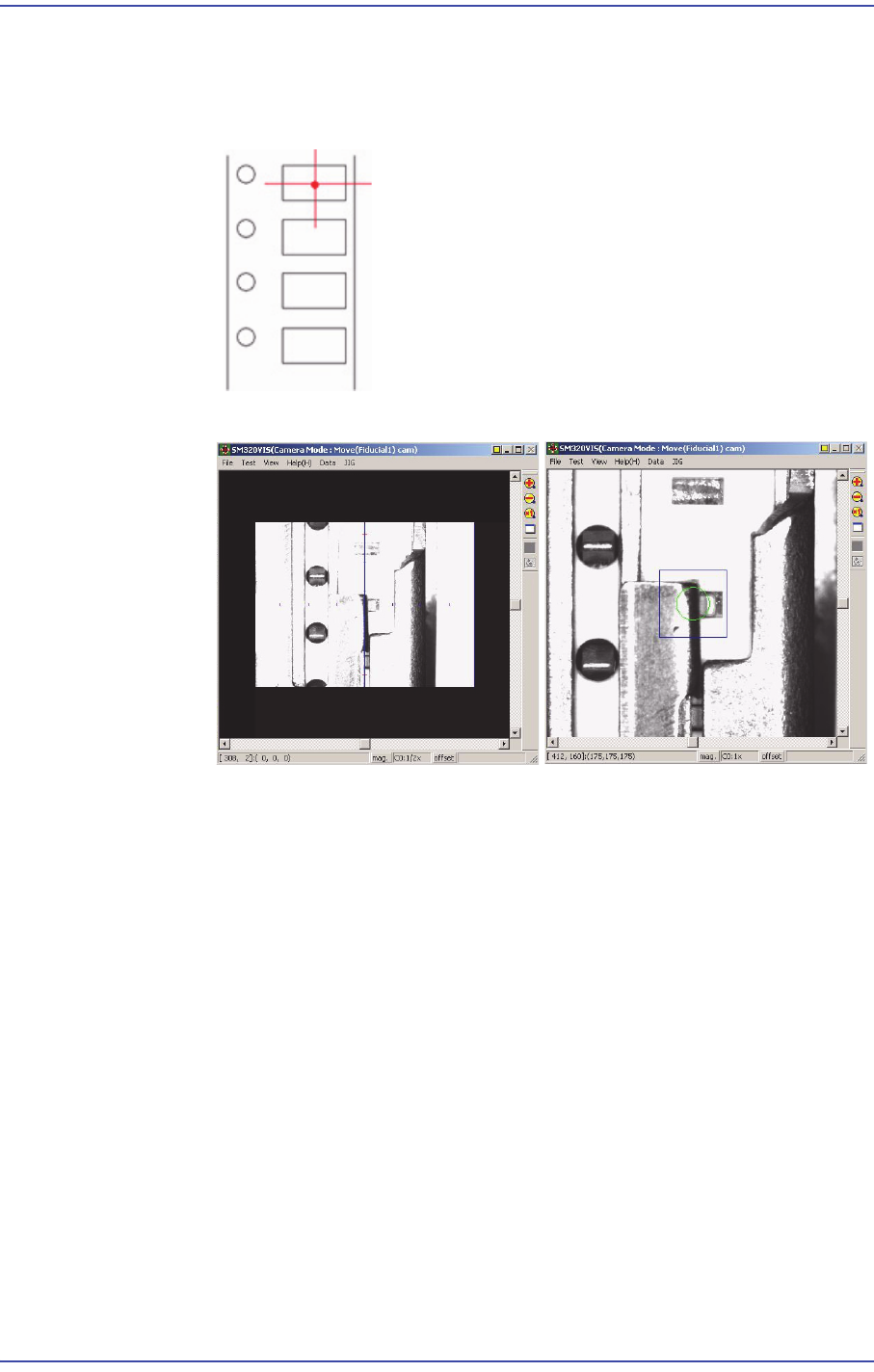

5. Teaching Box를 이용
하여 포켓 중심에 SMVision창에 나타나는 Fiducial
Camera의 십자선 중심을 맞춘 뒤, <Get> 버튼을 클릭하여 현재의 좌표값
을 선택한 에디트박스에 입력하십시오.
6. 같은 방
법으로, 후면 Feeder Base의 21번째 슬롯에 피더를 설치하고 티
칭하십시오.
<
Height Offset> 에디트박스
Feeder Base원점의 Z 값을 설정
합니다.
