13-18 Samsung Component Place r SM471 Administrator's Guide <Transforter> 버튼 여러 대의 장비들 로 구성되는 인라인에서 처음 장비가 보드의 정보를 인식하면 그 정보를 다음 장비들로 전송하여 다음 장비들이 보드 정보를 인식하는데 소요 되는 시간을 절감할 수 있도록 하는 기능입니다 . <Us e Board…
13-17
System Setup
사용하는 기능입니다.
Step대화상자에서 피듀셜 마크를 조정 할 때는 해당 대화상자가 나타나지 않고,
Product 메뉴에서 장착을 할 경우에만 나타나는 대화상자입니다.
만약, 이 기능을 선택한다면, 장착시 피듀셜 마크의 인식이 실패하면, MMI화면
하단의 에러메세지 창에 ‘다시 피듀셜의 위치를 맞추고 재시도를 할 것이냐’
고 묻는 메시지가 나타납니다.
그러나, 이 기능을 선택하지 않은 상태에서는 피듀셜 마크의 인식을 실패할 경
우, 이 대화상자가 나타나지 않고, MMI화면 하단의 에러메세지 창에 에러메세
지만 나타납니다. 디폴트는 이 기능을 선택한 상태입니다.
<Use Light Saver function> 체크박스
장비가 Idle 상태에 있을 때, 일정시간이 지나면 Fiducial Camera의 조명을 끄도
록 해 주는 기능을 선택하기 위해서 사용됩니다. 이 체크박스가 선택되면, 오른
쪽에 에디트박스가 활성화 되는데 , 여기에 Idle 상태에서 MMI 프로그램이 카메
라의 조명을 끄기까지 대기시간을 입력합니다.
<Use Air Saver function> 체크박스
장비가 Idle 상태에 있을 때, 일정시간이 지나면 공압을 끄도록 해 주는 기능을
선택하기 위해서 사용됩니다. 이 체크박스가 선택되면, 오른쪽에 에디트박스가
활성화 되는데, 여기에 Idle 상태에서 MMI프로그램이 공압을 끄기까지 대기시
간을 입력합니다.
<Gamma Data Generatioin> 체크박스
삼성전자에서 적용되고 있는 감마 Interface를 사용할 경우 선택합니다.
<Buzzer On at error State> 콤보박스
장비에서 어떤 기능을 수행하는 중에 Error가 발생했을 때 Buzzer를 울리게 됩니
다. 이 때, Buzzer를 울리는 방식을 선택할 수 있습니다.
Silence: Buzzer를 울리지 않습니다.
Always: 항상 Buzzer를 울립니다.
Machine: Warning Error의 조건에 따라 Buzzer를 올리는 것을 다르게 설정할
수 있습니다.
<Tray Pallet Change Speed> 콤보박스
Speed가 fast(fastest)일때 여러 Pallet의 부품으로 장착작업을 할 경우 하나의
Pallet에서 부품을 흡착한 후 Vision fail이 나지 않으면 다음 Pallet를 작업위치에
미리 대기 시킵니다. 본 장비에서 사용할 수 없습니다.
<NCS> 버튼
무정지 상태로 작업을 변경하는 경우에 사용합니다. 이와 관련된 자세한 사항은
당사에 문의해 주십시오.
13-18
Samsung Component Placer SM471 Administrator's Guide

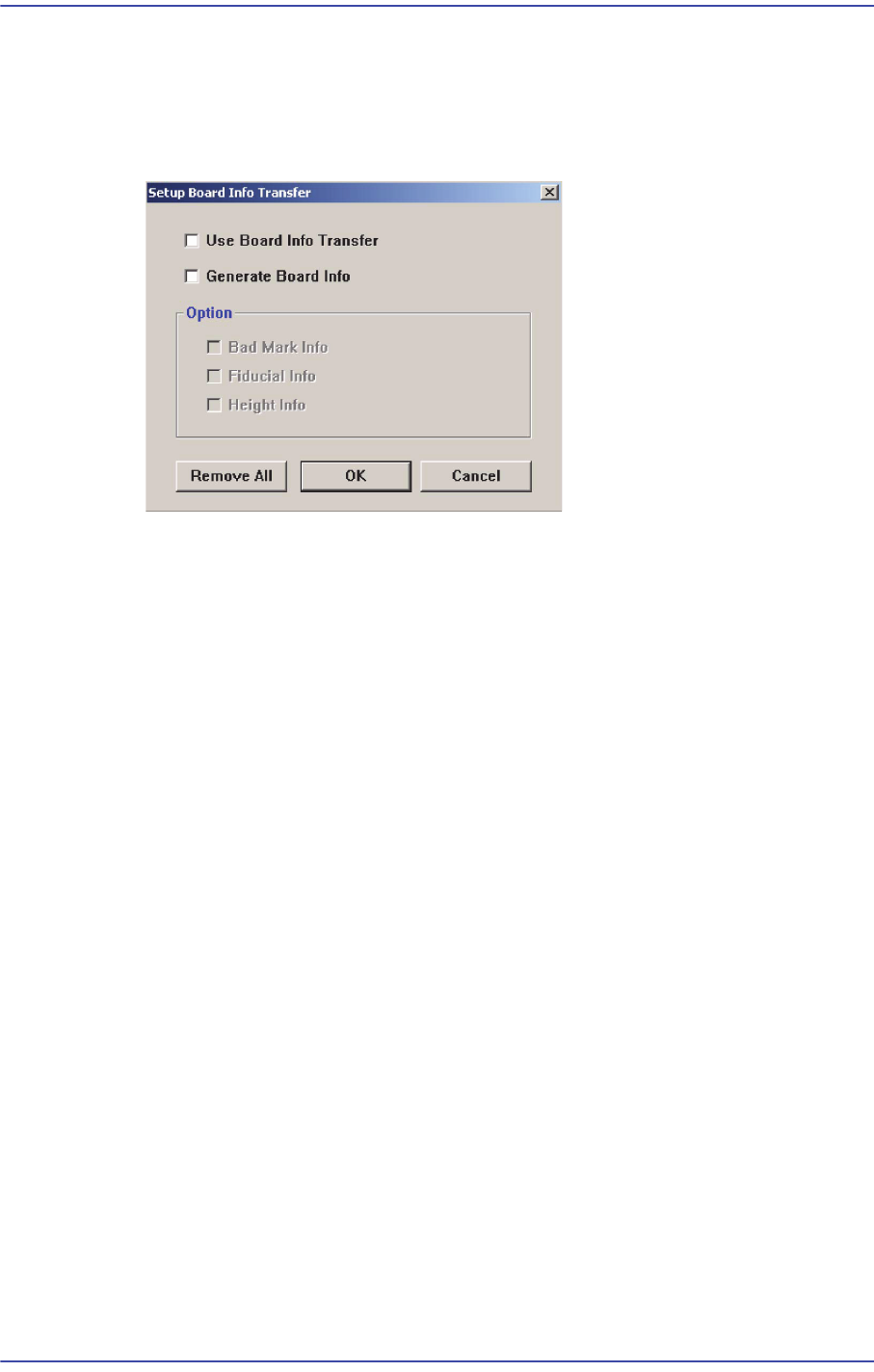

<Transforter> 버튼
여러 대의 장비들
로 구성되는 인라인에서 처음 장비가 보드의 정보를 인식하면
그 정보를 다음 장비들로 전송하여 다음 장비들이 보드 정보를 인식하는데 소요
되는 시간을 절감할 수 있도록 하는 기능입니다.
<Us
e Board Info Transfer> 체크박스
이전 장
비로부터 전송된 보드정보를 이용하려면 이 체크박스를 선택하십시
오. 그리고 활성화된 < 옵션 슬레이브> 영역에서 사용할 보드정보를 선택하
십시오.
<
Generate Board Info> 체크박스
다음 장비
로 전송할 보드 정보를 설정하려면 이 체크박스를 선택하십시오.
그리고 활성화된 <옵션 슬레이브> 영역에서 생성할 보드정보를 선택하십
시오.
<Option> 영역
<Bad Mark Inf
o> 체크박스
배드마크 정보를 다음 장비
로 전송을 하려면 선택하십시오. 이 정보가
다음 장비로 전송이 되면 다음 장비에서는 배드마크를 인식하지 않고 작
업을 수행합니다.
<Fiducial Info> 체크
박스
어레이PCB인 경우, 각 어레
이 피두셜마크 정보를 다음 장비로 전송을
하려면 선택하십시오. 이 정보가 다음 장비로 전송이 되면 다음 장비에
서는 어레이PCB의 글로벌 피두셜마크만 인식하여 작업을 수행합니다.
<Height Info> 체크
박스
Height 센서
가 있다면 , PCB 상면의 높이에 대한 정보를 측정할 수 있습니
다. 이 처럼 PCB 상면의 높이 정보를 다음 장비로 전송을 하려면 선택하
십시오.
<Au
to Link Option> 영역
13-19
System Setup
<Tape Disable> 체크박스
이 항목을 선택하면 Tape Feeder에 Auto Link기능을 사용하지 않습니다.
<Stick Disable> 체크박스
이 항목을 선택하면 Stick Feeder 에 Auto Link기능을 사용하지 않습니다.
<Tray Disable> 체크박스
이 항목을 선택하며 Tray Feeder에 Auto Link기능을 사용하지 않습니다.
<Tape Auto Link Function> 영역
<Both front and rear Feederbase> 체크박스
본 장비에서는Feeder Base에 장착된 Tape Feeder의 부품이 소진되면, 소
진된 부품과 같은 부품을 공급하는 다른 Tape Feeder를 검색하여 해당
Tape Feeder의 부품을 이용하여 장착하도록 하는 Link 기능을 제공하고
있습니다.
Tape Feeder를 검색 할 때, 전면의 Feeder Base에 장착된 Tape Feeder를
우선 검색합니다. 만일, 전면에 해당 Tape Feeder가 없다면 후면의
Feeder Base에 장착된 Tape Feeder를 검색합니다 .
Default 는 전면 Feeder Base 에 대해서만 사용할 수 S 있으며, 이 기능을 선
택하면, 전면과 후면의 Feeder Base 모두에서 Link 기능을 사용 할 수 있
습니다.
<Stick Auto Link Opt> 영역
<Successive Link> 체크박스
테이프피더 자동링크기능과 동일하면 스틱피더에 대해서 자동 링크 기
능을 적용합니다.
<Change Authority> 버튼
사용자 권한을 설정하는 기능으로 기본적으로 현재 적용된 권한 설정 기능이 사
용되지만, Operator가 Programmer 의 역할까지 하는 수행하는 경우 Programmer
권한에서 사용하는 일부 기능을 Operator도 사용할 수 있도록 설정할 수 있습니
다.
