13-30 Samsung Component Place r SM471 Administrator's Guide 13.6. Device [F11] Tape Feed er , Stick Feeder , Tray Feede r , Nozzle 에 관한 데이터를 관리합니다 . 13.6.1. Tape Feeder 다음의 화면은 리스트박스에서 ‘ Tape ’ 를 선택한 경우입니 다 . 테이프피더에…
13-29
System Setup
<Machine No.> 콤보박스
MES 호스트
에서 본 장비를 인식하기 위한 ID를 설정합니다.

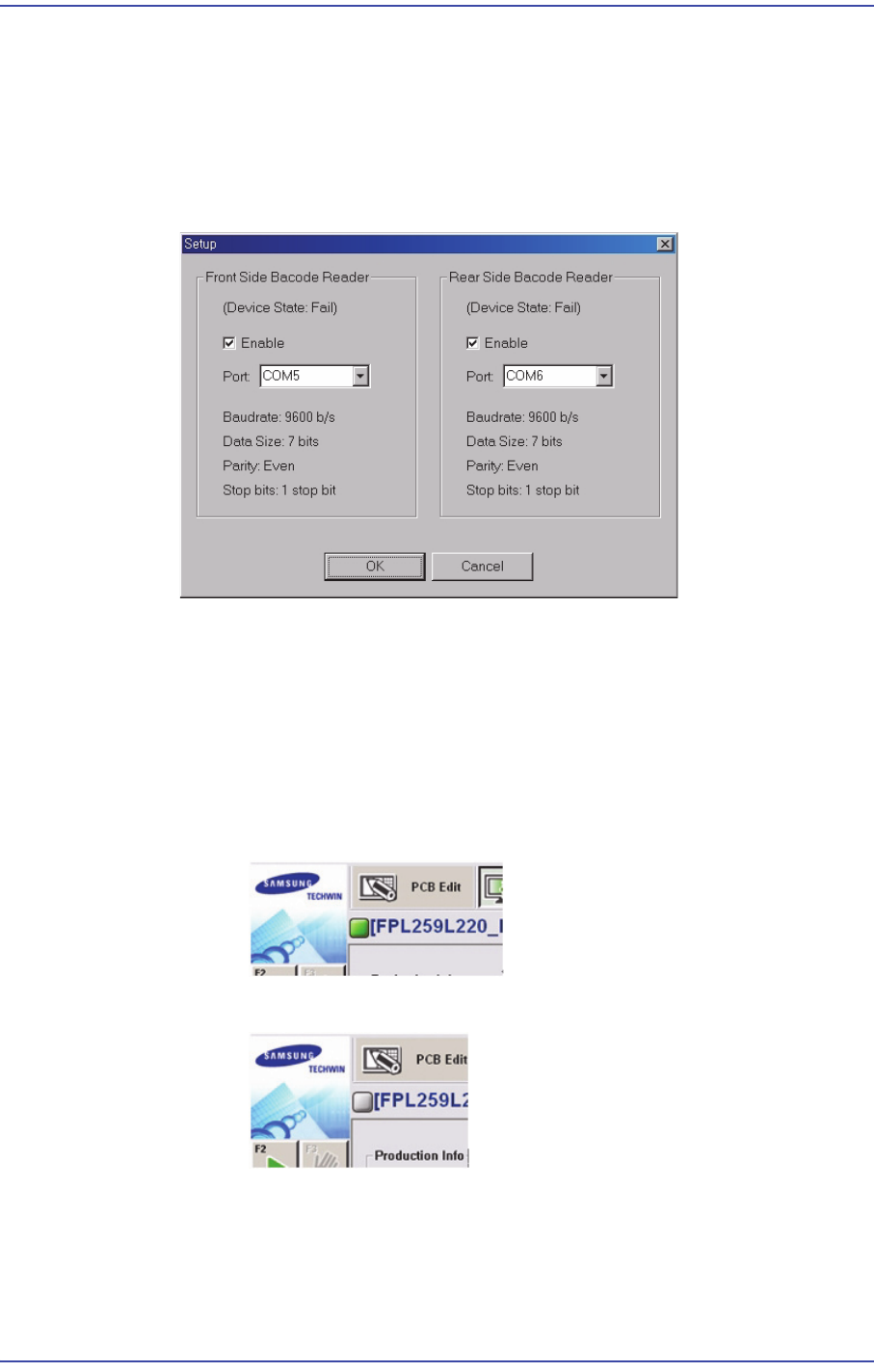

<Configure BCR...> 버튼
이 버튼
을 클릭하면 다음과 같이 바코드 스캐너 설정을 위한 대화상자가 나
타납니다.
<Enabl
e> 체크박스
바코드 리더기
를 사용하려면 이 체크박스를 선택하십시오.
<Port> 콤보박
스
장비와 바코드 스캐너
간의 통신을 위한 포트를 설정합니다.
MES
호스트와 장비간의 연결 상태 확인
연결 되었
을 때
연결이 되지 않았
을 때
13-30
Samsung Component Placer SM471 Administrator's Guide
13.6. Device [F11]
Tape Feeder, Stick Feeder, Tray Feeder, Nozzle에 관한 데이터를 관리합니다.
13.6.1. Tape Feeder
다음의 화면은 리스트박스에서 ‘Tape’를 선택한 경우입니다. 테이프피더에 관한
파라메터를 설정합니다.
그림
13.13
“
Standard Device - Tape
”
대화상자
리스트 박스
설정할 Tape Feeder Type을 선택합
니다.
<T
iming> 영역
<Open T
ime> 에디트박스
Tape Feeder의 Shutter를 Open하는 시간입니
다.
<Fee
ding Time> 에디트박스
Tape Feeder를 Feeding하는 시간입니
다.
<
Pickup Offset> 에디트박스
Tape Feeder의 흡착점 위치의 오프
셋 X값을 설정합니다. Tape Feeder 를 장비의
전면에 설치하는 것을 기준으로 8mm Tape Feeder의 흡착점에 대한 다른 Tape
Feeder의 흡착점의 오프셋 값을 설정합니다.
<Width> 에
디트박스
테이프피더의 로케
이션핀을 기준으로 왼쪽과 오른쪽 폭을 설정합니다. 이 파라
메터를 이용하여 테이프피더들이 피더베이스에서 차지하는 공간을 계산할 수
13-31
System Setup
있습니다.
13.6.2. Stick Feeder
다음의 화면은 리스트박스에서 “Stick”을 선택한 경우입니다. Stick Feeder 에 관한
데이터를 설정합니다.
그림
13.14
“
Standard Device – Stick
”
대화상자
리스트 박스
설정할 Stick Feeder Type을 선택합
니다.
<Defa
ult Feed Time> 에디트박스
Feed Time을 설
정합니다.
<Width – Left> 영역
<Rig
ht> 에디트박스
Stick Feeder의 왼쪽 폭을 설
정합니다.
<Rig
ht> 에디트박스
Stick Feeder의 오른
쪽 폭을 설정합니다.
<Defa
ult Step> 에디트박스
Stick Feeder Type에 따른 각 Stick
Feeder 의 기본 Stick 수를 설정합니다.
