Samsung Component Placer SM471 Administrator's Guide
13.6. Device [F11]
Tape Feeder, Stick Feeder, Tray Feeder, Nozzle에 관한 데이터를 관리합니다.
13.6.1. Tape Feeder
다음의 화면은 리스트박스에서 ‘Tape’를 선택한 경우입니다. 테이프피더에 관한
파라메터를 설정합니다.

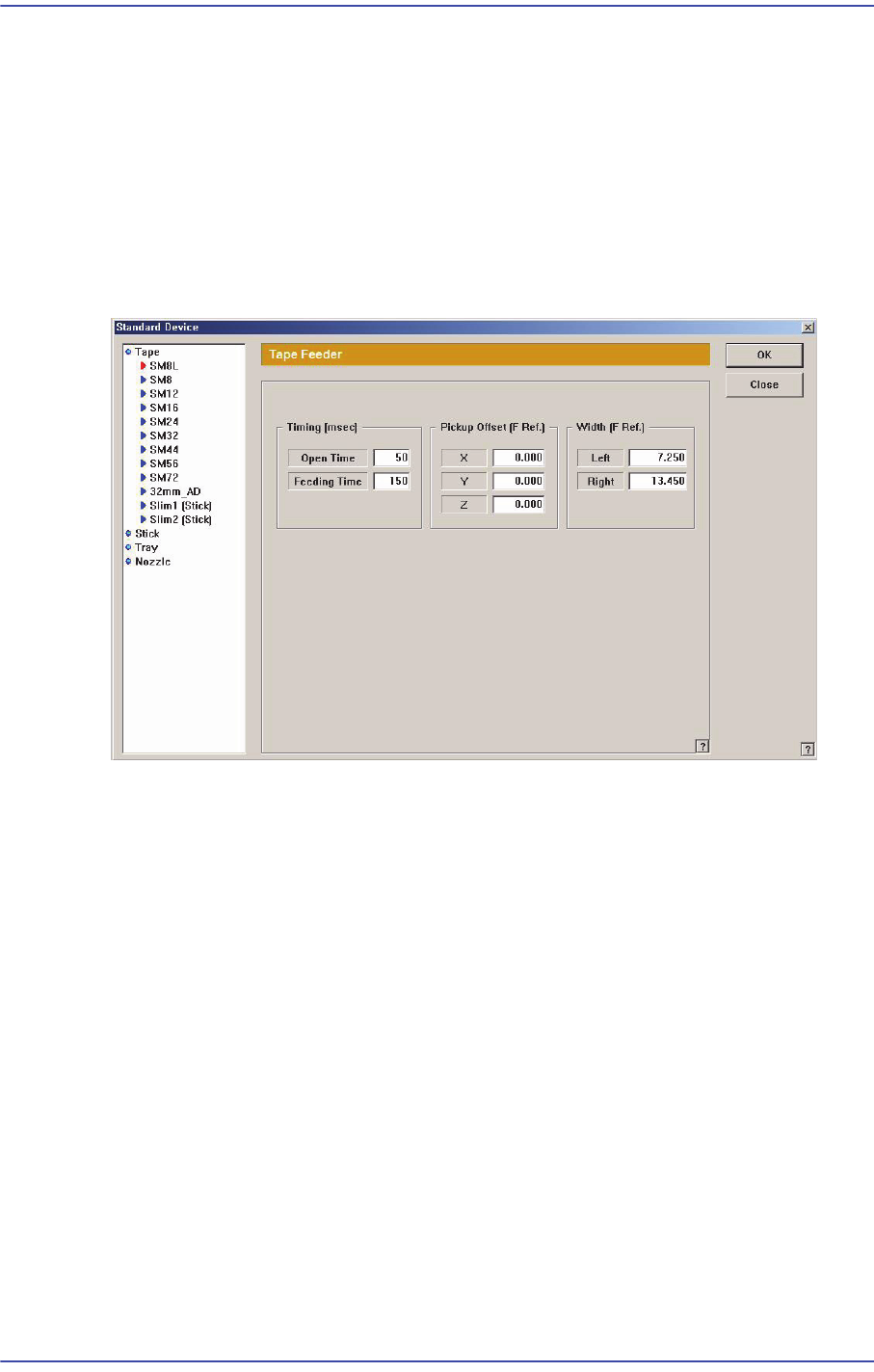

그림
13.13
“
Standard Device - Tape
”
대화상자
리스트 박스
설정할 Tape Feeder Type을 선택합
니다.
<T
iming> 영역
<Open T
ime> 에디트박스
Tape Feeder의 Shutter를 Open하는 시간입니
다.
<Fee
ding Time> 에디트박스
Tape Feeder를 Feeding하는 시간입니
다.
<
Pickup Offset> 에디트박스
Tape Feeder의 흡착점 위치의 오프
셋 X값을 설정합니다. Tape Feeder 를 장비의
전면에 설치하는 것을 기준으로 8mm Tape Feeder의 흡착점에 대한 다른 Tape
Feeder의 흡착점의 오프셋 값을 설정합니다.
<Width> 에
디트박스
테이프피더의 로케
이션핀을 기준으로 왼쪽과 오른쪽 폭을 설정합니다. 이 파라
메터를 이용하여 테이프피더들이 피더베이스에서 차지하는 공간을 계산할 수
13-31
System Setup
있습니다.
13.6.2. Stick Feeder
다음의 화면은 리스트박스에서 “Stick”을 선택한 경우입니다. Stick Feeder 에 관한
데이터를 설정합니다.

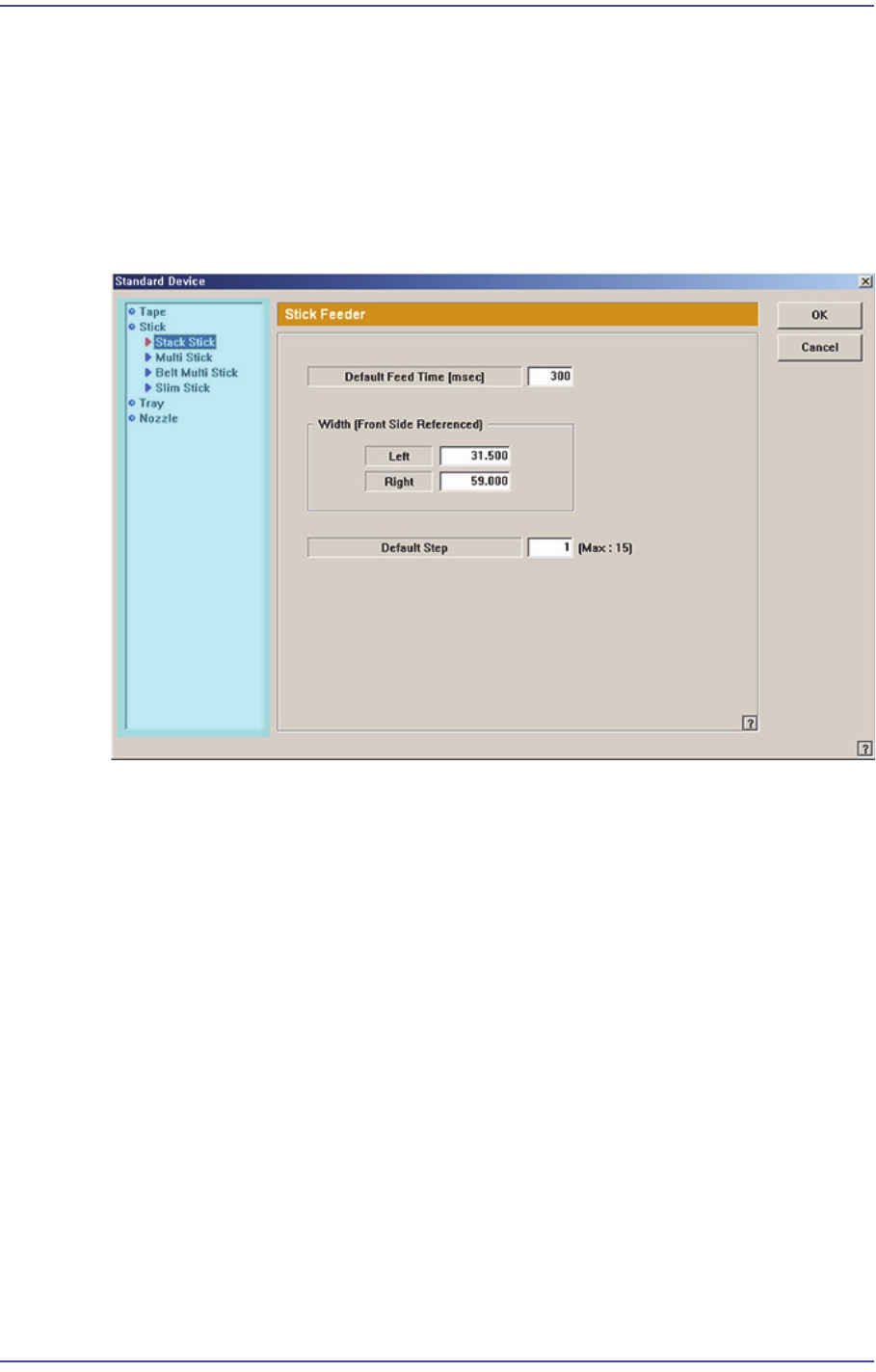

그림
13.14
“
Standard Device – Stick
”
대화상자
리스트 박스
설정할 Stick Feeder Type을 선택합
니다.
<Defa
ult Feed Time> 에디트박스
Feed Time을 설
정합니다.
<Width – Left> 영역
<Rig
ht> 에디트박스
Stick Feeder의 왼쪽 폭을 설
정합니다.
<Rig
ht> 에디트박스
Stick Feeder의 오른
쪽 폭을 설정합니다.
<Defa
ult Step> 에디트박스
Stick Feeder Type에 따른 각 Stick
Feeder 의 기본 Stick 수를 설정합니다.
13-32
Samsung Component Placer SM471 Administrator's Guide
13.6.3. Tray Feeder
다음의 화면은 Device List에서 “Tray”를 선택한 경우입니다. Tray에 관한 데이터
를 설정합니다

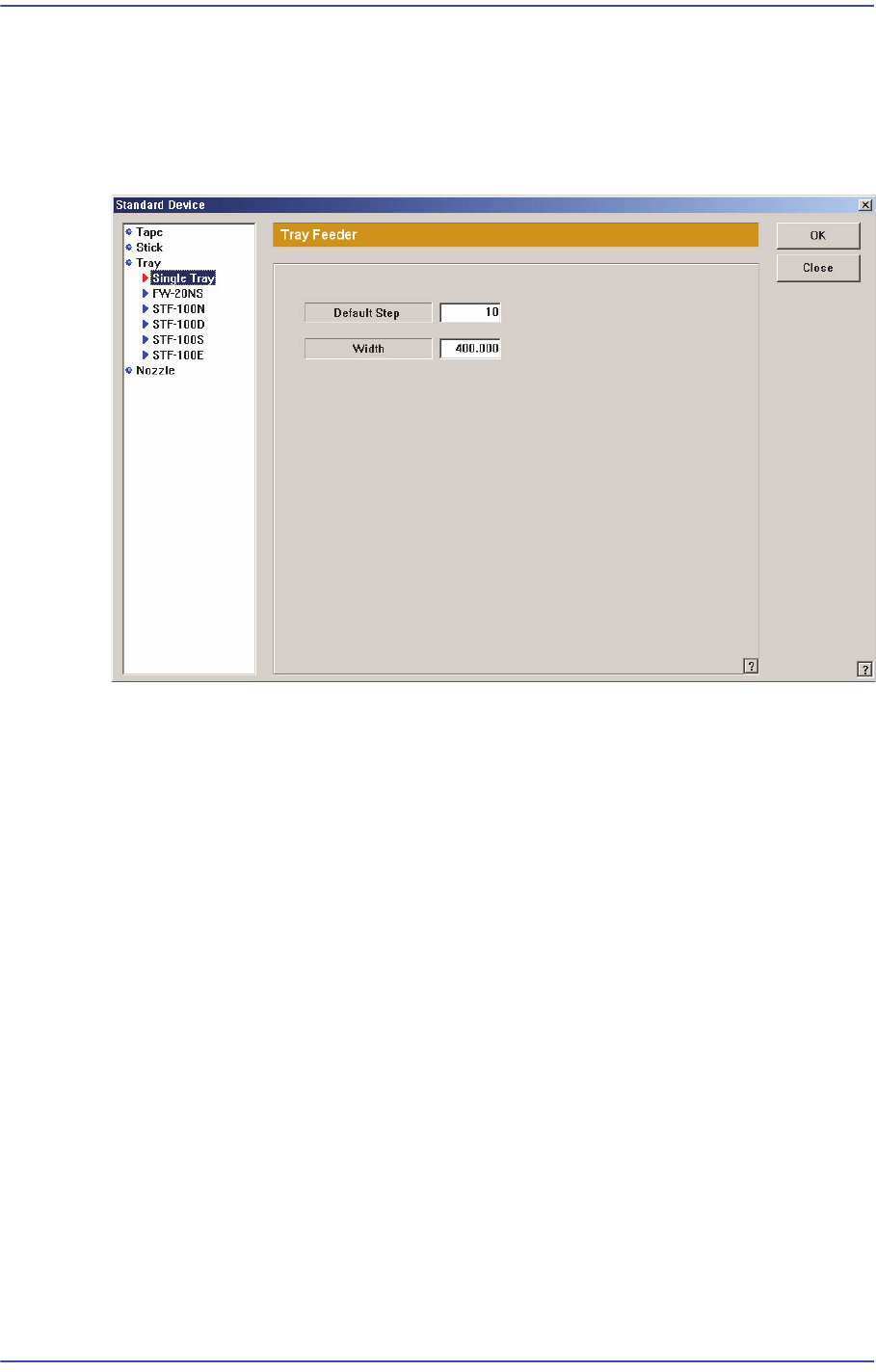

그림
13.15
“
Standard Device – Tray
”
대화상자
리스트박스
설정할 Tray T
ype을 선택합니다.
<
Default Step> 에디트박스
Sing Tray에 놓을 수 있는 최대 Pa
llet 수를 설정합니다.
<Width> 에
디트박스
각 Tray들에 대한 폭을 설
정합니다.
