14-11 Diagnosis 이 버튼을 클릭하면 결과 데이터를 텍스트파일로 저장할 경로를 선택할 수 있는 대화상자가 실행됩니다 . < Vacuum Pressure> 진공형성 (Vacuum On) 동작 수행 후 해당 헤드 의 진공도가 90% 수준에 도달 했을 때의 진공 수준을 그래프 형태로 보여줍니다 . X 축 진공형성 (Vacuum On) 동작 수행 후 헤드 의 평균적인 진…
14-10
Samsung Component Placer SM471 Administrator's Guide

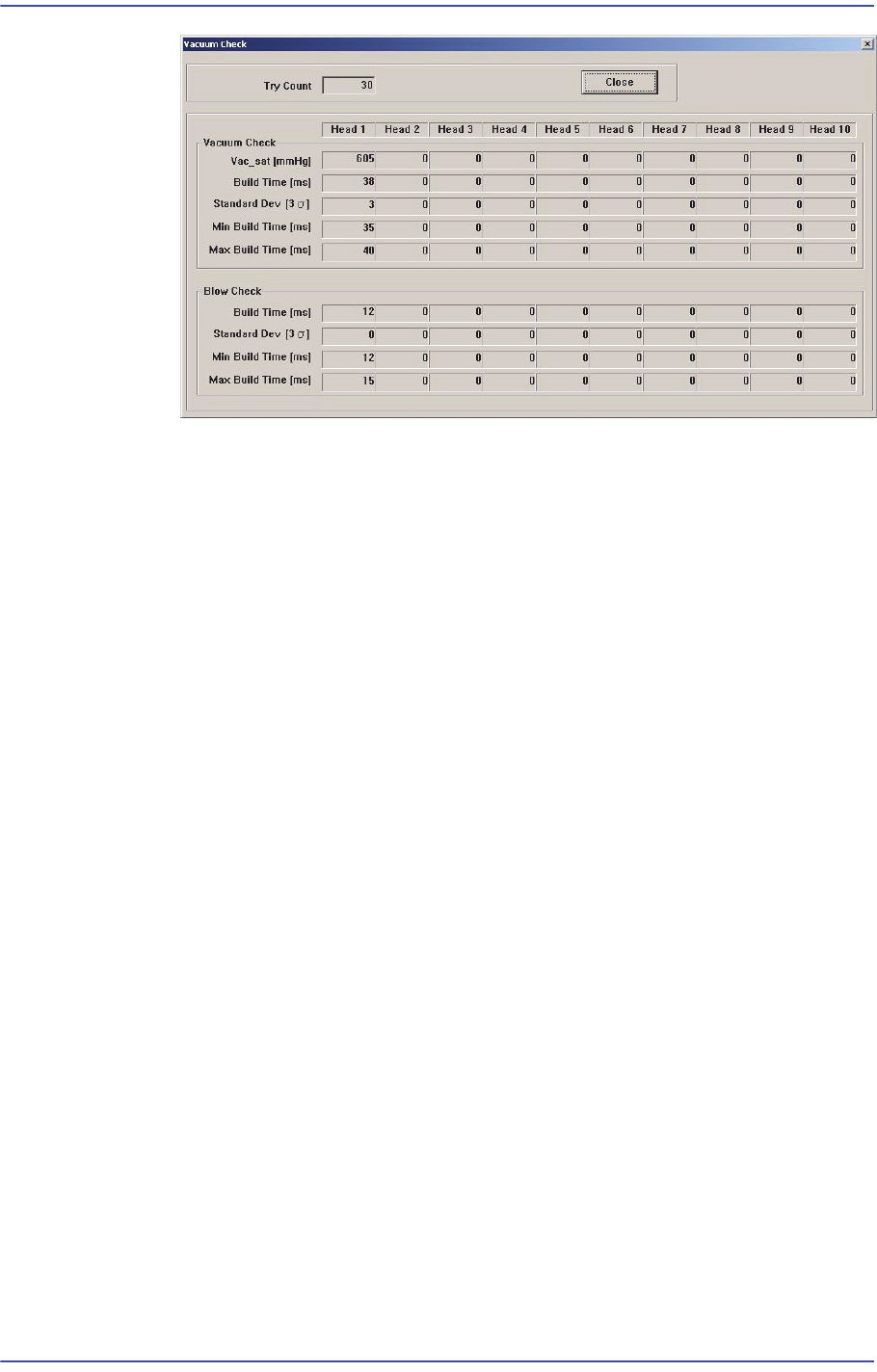

<Vacuum Check> 영역
Va
c_sat [mmHg]
진공형성(Vacuum On) 동작 수행 후 해당 헤드
의 평균적인 진공 수준
을표시합니다. (개별 테스트 시 평균값: -580 mmHg, 전체 테스트 시
-540 mmHg)
Build Time
[ms]
진공도가 90
% 수준에 도달하는데 소요된 시간을 표시합니다.
Standard Dev [3σ]
Build Time에 대한 산포(3σ)를 표
시합니다.
Min Build Time
[ms]
Build Time의 최소
값을 표시합니다.
Max Build
Time [ms]
Build Time의 최대
값을 표시합니다.
<Blow
Check> 영역
Build Time
[ms]
블로우의 형성
이 90%에 도달하는데 소요된 시간을 표시합니다.
Standard Dev [3σ]
Build Time에 대한 산포(3σ)를 표
시합니다.
Min Build Time
[ms]
Build Time의 최소
값을 표시합니다.
Max Build
Time [ms]
Build Time의 최대
값을 표시합니다.
<SaveAs
> 버튼
14-11
Diagnosis
이 버튼을 클릭하면 결과 데이터를 텍스트파일로 저장할 경로를 선택할 수
있는 대화상자가 실행됩니다.
<
Vacuum Pressure>
진공형성(Vacuum On) 동작 수행 후 해당 헤드
의 진공도가 90% 수준에 도달
했을 때의 진공 수준을 그래프 형태로 보여줍니다.
X축
진공형성(Vacuum On) 동작 수행 후 헤드
의 평균적인 진공 수준을 의미
합니다.
(개별 테스트 시 평균값: -580 mmHg, 전체 테스
트 시 -540 mmHg)
Y 축
X축 지표인 진공 수준
에 해당 되는 회수를 의미합니다. 각 막대 그래프
가 지시하는 횟수의 합은 <Try> 콤보박스에서 선택한 횟수와 동일합니
다.
진공압이 필요 수준
까지 형성되는지 그래프를 보면서 확인하십시오. 하늘
색 영역내에 결과값이 존재하면 정상이지만, 흰색 영역에 결과값이 표시되
면 이상이 있으므로 지속적인 관찰이 필요하고, 회색 영역에 결과값이 표시
된다면 비정상이므로 STS 또는 Local Agent에 연락하여 정밀 점검을 받으십
시오.
CN040노즐의 경우,
400 mmHg 이상이면 정상적으로 작업하는 것이 가능합
니다.

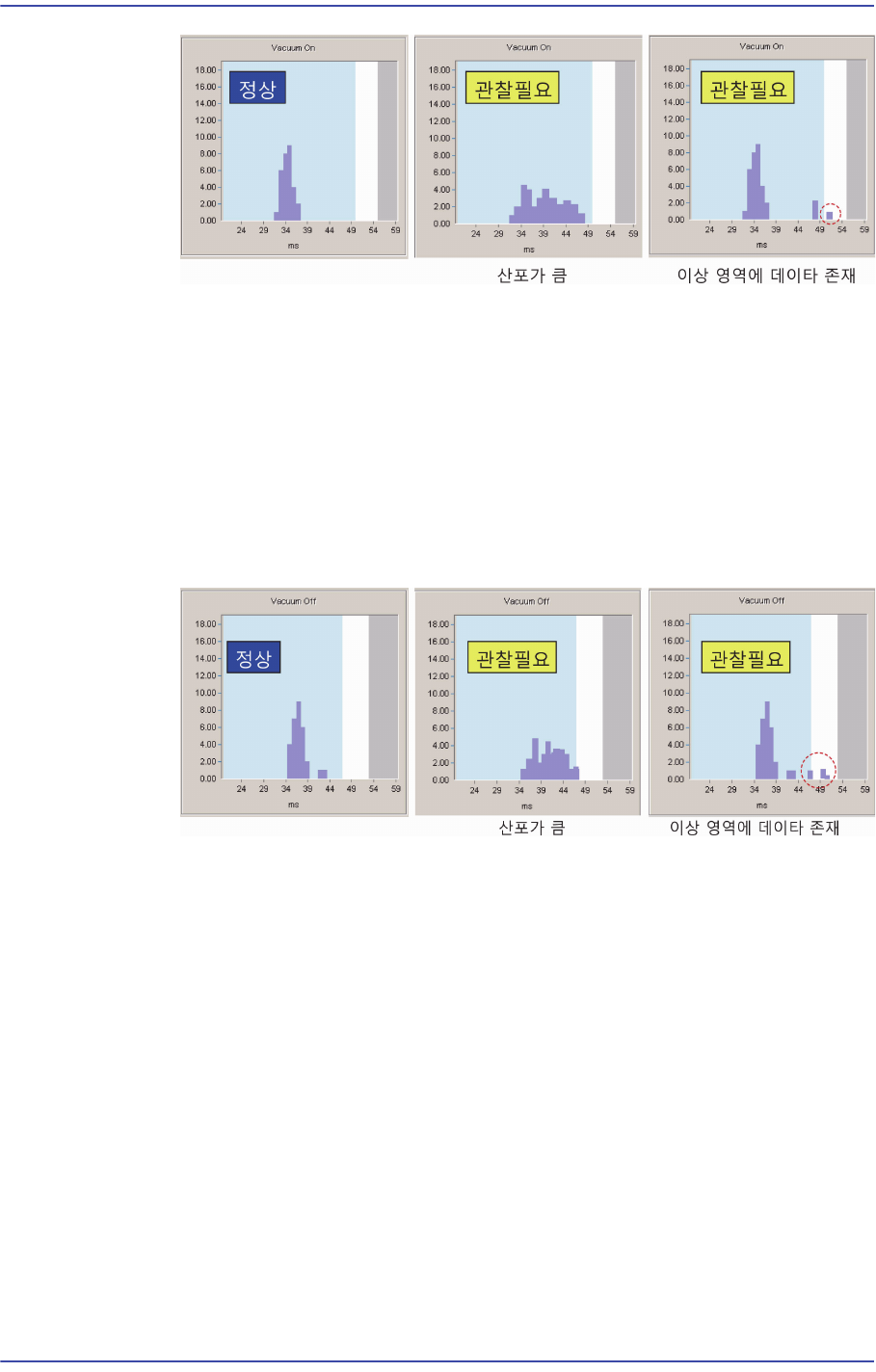

<Vacuum On>
진공도가 90%
수준에 도달하는데 소요된 시간을 표시합니다. 평균값을 기
준으로 산포가 적을수록 좋습니다. (평균값: 34 ms)
하늘색 영역
내에 결과값이 존재하면 정상이지만 , 흰색 영역에 결과값이 표
시되면 이상이 있으므로 지속적인 관찰이 필요하고, 회색 영역에 결과값이
표시된다면 비정상이므로 해당 부품을 교체해야합니다.
14-12
Samsung Component Placer SM471 Administrator's Guide
모든 결과값이 하늘색 영역내에서 평균값을 중심으로 산포가 적을수록 좋으
며, 산포가 클수록 이상이 있다고 판단되니 지속적인 관찰이 필요합니다.
<Va
cuum Off>
진공파괴가 90
%에 도달하는데 소요된 시간을 표시합니다. (평균값: 16ms)
하늘색 영역내
에 결과값이 존재하면 정상이지만, 흰색 영역에 결과값이 표
시되면 이상이 있으므로 지속적인 관찰이 필요하고, 회색 영역에 결과값이
표시된다면 비정상이므로 STS 또는 Local Agent에 연락하여 정밀 점검을 받
으십시오.
모든 결과값
이 하늘색 영역내에서 평균값을 중심으로 산포가 적을수록 좋으
며, 산포가 클수록 이상이 있다고 판단되니 지속적인 관찰이 필요합니다.
