제2장. MMI 메뉴 구조
이 장에서는 본 장비를 운용하는 응용프로그램인 MMI (Man-Machine Interface)의
메뉴구조와 각 하위 메뉴들의 기능을 간략하게 설명하고 있습니다. 각 메뉴에 대한
상세한 설명은 “제 6 장. Board 정의” ~ “제 16 장. 생산정보관리” 의 내용을 참고
하시기 바랍니다.
2.1. Man-Machine Interface (MMI)
2.1.1. 메뉴 구조 트리

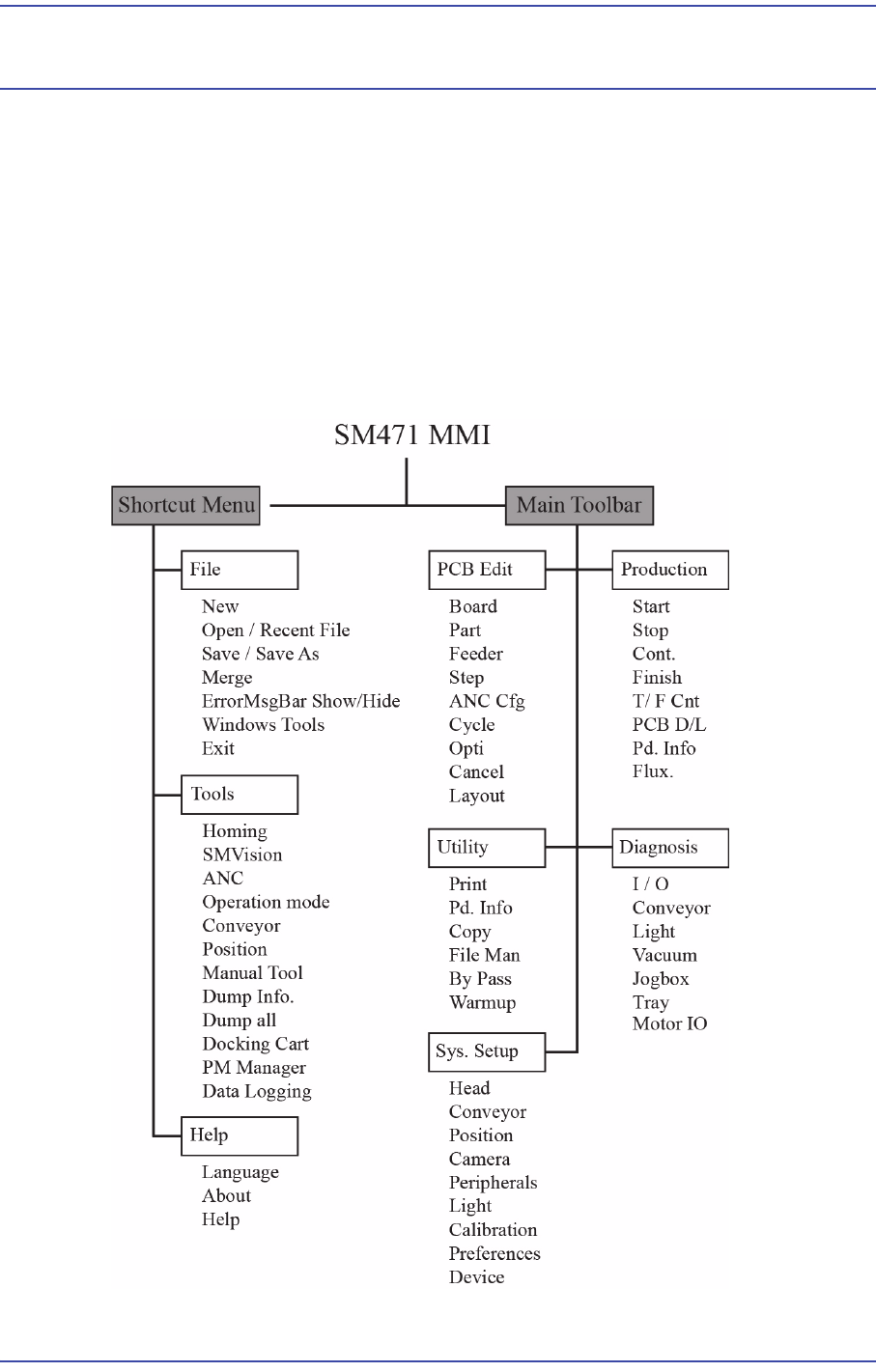

그림
2.1 MMI
의
메뉴
구조
트리
2-2
Samsung Component Placer SM471 Administrator's Guide
2.1.2. 기능 일람
이 절은 본 장비의 응용 프로그램인 MMI의 기본 화면에 나타나는 모든 메뉴에 대한
정보를 담고 있습니다.
2.1.2.1. 바로가기 메뉴(Shortcut Menu)의 하위메뉴
2.1.2.1.1. File 바로가기 메뉴
New
신규 PCB파일을 작성하는 경우에 사용합니다.
Open
기존의 PCB 파일을 편집하는 경우에 사용합니다.
Save
Open되어있는 파일을 저장합니다.
Save As
Open되어 있는 파일을 다른 이름으로 저장하는 경우에 사용합니다.
Recent File
최근에 작업한 파일들의 목록을 보여줍니다.
Merge
부품 라이브러리 파일을 병합합니다.
ErrorMsgBar Show/Hide
에러 메시지 대화상자를 실행합니다.
Windows Tools
Explorer: Windows 탐색기를 표시합니다.
Calculator: 계산기를 표시합니다.
Paint: 그림판을 표시합니다.
Notepad: 메모장을 표시합니다.
Exit
MMI를 종료하고 윈도우상태 혹은 장비의 운전 종료상태로 갑니다.
2.1.2.1.2. Tools 바로가기 메뉴
Homing
장비의 X,Y, Z, Theta(R), Mirror 축 모터들에 대해서 원점복귀(Return To Origin)
를 수행합니다.
SMVision
2-3
MMI
메뉴
구조
비젼화면창을 보여줍니다.
ANC
ANC (Auto Nozzle Changer)에 관한 각종 정보를 등록합니다.
Operation mode
사용자 모드를 변경합니다.
Conveyor
컨베이어 대화상자를 실행합니다.
Position
주로 티칭 또는 캘리브레이션시 각 구동축의 현재 좌표를 참고해야 할 필요가
있을 때 사용됩니다.
Manual Tool
수동으로 장비를 동작시키는 기능을 수행합니다.
Dump Info.
장착에러로 인해 버려진 부품과 피더에 관한 내용을 표시하는 메시지 창을 확인
하기 위해 사용됩니다.
Dump all
헤드에 흡착되어진 모든 부품을 덤프박스에 버리기 위해 사용됩니다.
Docking Cart
도킹카드가 적용된 장비에서 도킹카트 클램프의 동작을 조작하기 위해서 사용
됩니다.
PM Manager
PM Manager는 장비를 운용하는 응용프로그램인 MMI(Man-Machine Interface)
에서 장비의 유지보수를 위해 사용하는 관리메뉴입니다. PM Manager를 통해
점검해야 할 항목과 점검주기를 확인하고, 예약 점검 기능을 통해 보다 효율적
으로 장비를 관리할 수 있습니다. 자세한 사항은
“
Administrator
’
s Guide
”
의
“부록
A. PM Manager
”
를 참조하십시오.
Data Logging
장비에 문제 발생시 발생과정의 원인 확인을 위해서 사용됩니다.
2.1.2.1.3. Help명령의 하위 메뉴
Language
장비 사용 중 발생되는 메시지를 영어로 표시할 수 있도록 해 줍니다.
About SM4xx
본 장비의 응용프로그램 Version 및 기타정보를 나타냅니다.
