3-8 Samsung Component Place r SM471 Administrator's Guide 열려는 PCB 파일 내 부품 정보가 Local DB 의 부품 정보로 Overwrite 되고 , PCB 파일을 저장할 때는 PCB 파일 내의 부품 정보가 Local DB 에 저장됩니 다 . < 열기 > 버튼 파일을 선택 하고 “열기” 대화상자를 닫습 니다 . <…
3-7
File
바로가기
메뉴
리스트박스
기존의 파일을 표시합니다. 파일명을 클릭하면 <파일 이름> 에디트박스에 그
파일명이 표시됩니다.
<파일 이름> 에디트박스
파일명을 입력합니다. 위의 파일 리스트에서 임의의 파일을 선택하면 그 파일명
이 이 에디트박스에 표시됩니다 .
<파일 형식> 콤보박스
리스트박스에 표시할 파일의 종류를 선택합니다. 삼각형 버튼을 클릭하면 선택
가능한 파일의 종류가 표시됩니다.
PCB Files(*.pcb)
확장자가 pcb인 파일명만을 리스트박스에 보여줍니다. 확장자가 PCB인 파
일은 최적화를 실행하지 않은 상태의 PCB 파일입니다.
OPT Files(*.opt)
확장자가 opt인 파일명만을 리스트박스에 보여줍니다. 확장자가 OPT인 파
일은 최적화를 실행한 그 결과가 반영된 PCB 파일입니다 .
XML Files(*.xml)
확장자가 xml인 파일명만을 리스트박스에 보여줍니다. 확장자가 XML인
파일은 당사의 SM400시리즈 장비와 PCB파일을 같이 사용할 수 있도록 해
줍니다.
<Part Sync.> 콤보박스
PCB 파일을 열 때, 동일한 부품명을 가진 부품 정보에 대해서 PCB파일 내의 부
품 정보와 Local DB (UPD.mdb) 내의 부품 정보를 어떻게 관리할 것인지를 선택
합니다.
None
PCB 파일 내의 부품 정보를 가져오고, Local DB에는 부품 정보를 업데이트
하지 않습니다.
Update PCB Part from Part Library
열려는 PCB 파일 내의 부품명과 동일한 부품명을 가진 부품 정보가 Local
DB에도 존재한다면, PCB 파일의 부품 정보를 가져오지 않고 Local DB의 부
품 정보를 가져오도록 합니다.
Update Part Library from PCB Part
열려는 PCB 파일 내의 부품명과 동일한 부품명을 가진 부품정보가 Local DB
에도 존재한다면, PCB 파일의 부품 정보를 가져오고, 부품 정보를 Local DB
에 업데이트합니다.
Part Sync by PCB and DB
3-8
Samsung Component Placer SM471 Administrator's Guide
열려는 PCB 파일 내 부품 정보가 Local DB의 부품 정보로 Overwrite 되고,
PCB 파일을 저장할 때는 PCB파일 내의 부품 정보가 Local DB 에 저장됩니
다.
<열기> 버튼
파일을 선택
하고 “열기” 대화상자를 닫습니다.
<취소> 버튼
파일 선택을 취소하
고 “열기” 대화상자를 닫습니다.
3.3. Save [Ctrl+S]
현재 PCB관련 설정을 하는 중이거나 완료한 파일을 저장하기 위해서 사용합니다 .
‘Save’ 아이콘버튼을 클릭하고 ‘Save’ 또는 ‘Save As’를 선택하면 다음과 같은
대화상자가 나타납니다.

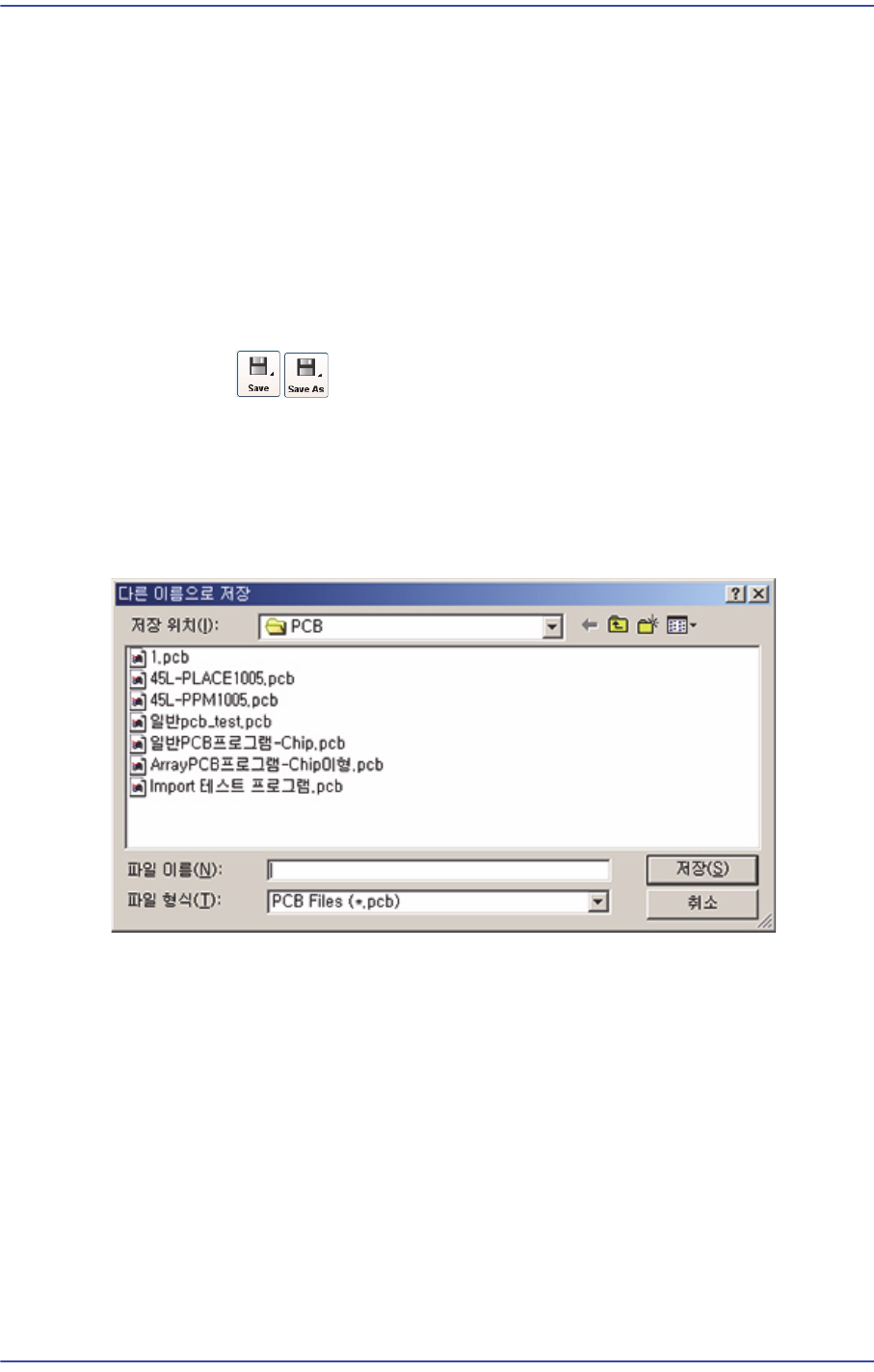

그림
3.6
“다른
이름으로
저장”
대화상자
<저장 위치> 콤보박스
파일이 들어 있는 디
렉토리를 지정합니다. 여기에서 지정한 디렉토리의 파일을
<파일 리스트> 리스트박스에 표시합니다.
리
스트박스
기존의 파일
을 표시합니다. 파일명을 클릭하면 < 파일 이름> 에디트박스에 그
파일명이 표시됩니다.
<파일 이름> 에
디트박스
새로운 파
일명을 입력합니다. 파일명은 최대 256자까지 입력할 수 있습니다. 같
은 디렉터리 내에 동일한 파일명이 있는 경우는 <저장 > 버튼을 클릭하면 다음
과 같은 메시지 대화상자가 표시됩니다.
3-9
File
바로가기
메뉴
이 상태에서 <예> 버튼을 클릭하면 같은 이름의 파일에 덮어 쓰게 됩니다.

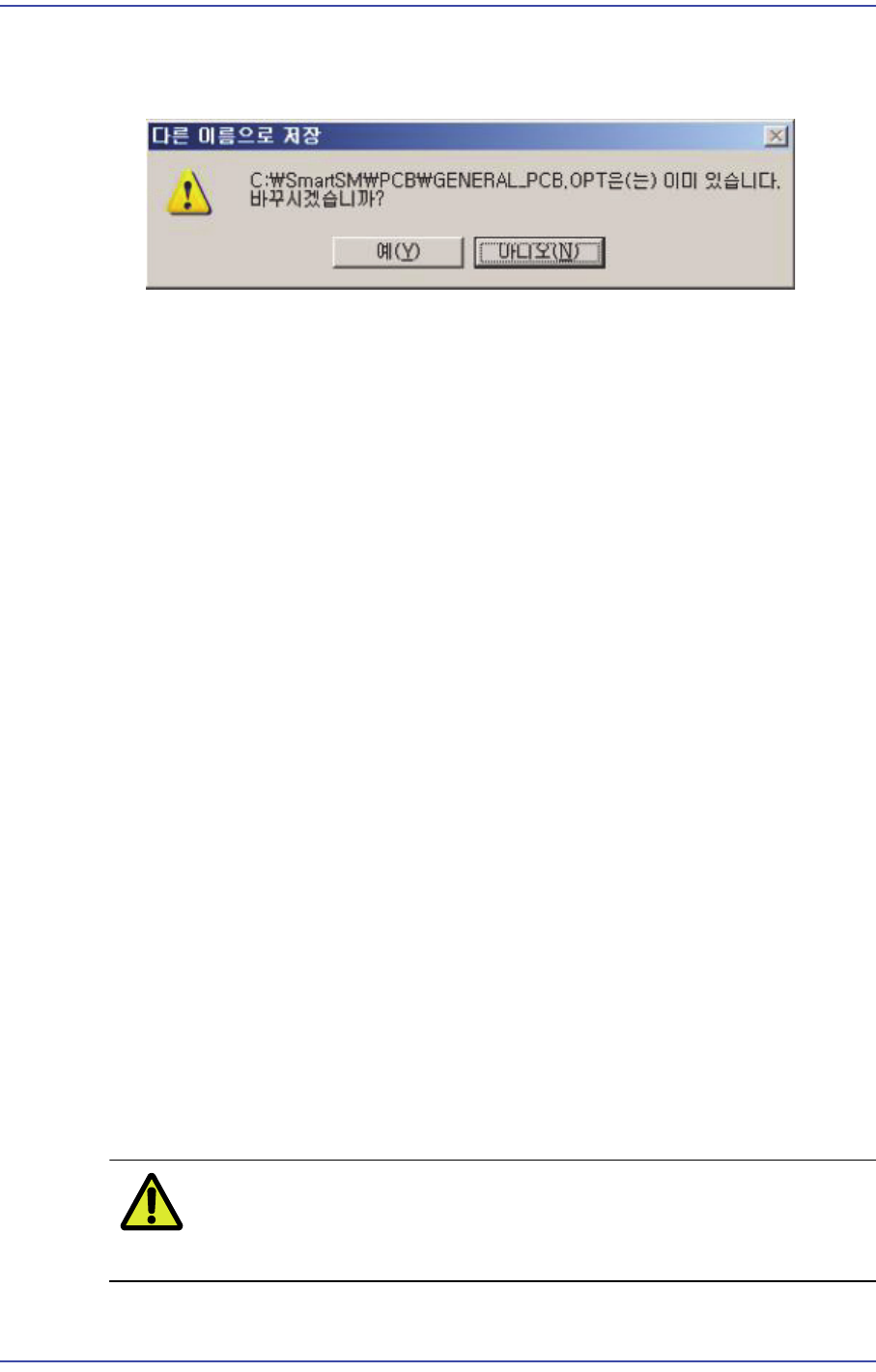

그림
3.7
“다른
이름으로
저장”
메시지상자
<파일 형식> 콤보박스
저장할 파일의 확
장자를 선택합니다. 삼각형 버튼을 클릭하면 선택 가능한 파일
의 종류가 표시됩니다.
PCB Files(*.pcb)
확장자가 pcb인 파일
로 저장합니다. 확장자가 PCB 인 파일은 최적화를 실행
하지 않은 상태의 PCB 파일입니다.
PCB 40
Files(*.pcb)
CP40장비와 호환
가능한 확장자가 pcb인 파일로 저장합니다. 확장자가 PCB
인 파일은 최적화를 실행하지 않은 상태의 PCB 파일입니다.
OPT F
iles(*.opt)
최적화가 완료
된 경우 자동적으로 *.opt 파일 형식으로 저장됩니다. 확장자
가 OPT인 파일은 최적화를 실행한 그 결과가 반영된 PCB파일입니다 .
O
PT 40 Files(*.opt)
CP40장비와 호환가
능한 확장자가 opt 인 파일로 저장합니다. 확장자가 OPT
인 파일은 최적화를 실행한 그 결과가 반영된 PCB파일입니다.
XML Files(*.xml)
확장자가 xml인 파일
로 저장합니다. 확장자가 XML인 파일은 당사의
SM400시리즈 장비와 PCB파일을 같이 사용할 수 있도록 해 줍니다.
<저장> 버튼
파일을 저장하
고 “다른 이름으로 저장” 대화상자를 닫습니다.
<취소> 버튼
<Save As>명령을 중단하
고 “다른 이름으로 저장” 대화상자를 닫습니다.
주 의 PCB File의 확장자를 임의로 변경하면 PCB File을 인식할 수 없
습니다. PCB File확장자를 변경하지 마십시오.
