Samsung Component Placer SM471 Administrator's Guide
4-1
Tools
바로가기
메뉴
제4장. Tools 바로가기 메뉴
바로가기 메뉴(Shotcut Menu)는 빈번하게 사용되는 명령들을 편리하게 사용할 수
있도록 해 주며, 다음과 같이 12개의 메뉴들로 구성되어 있습니다;
장비의 원점복
귀(Return to Origin) / 비젼화면창 보기(Show SMVision)
ANC설정 / 사용자
모드 변경하기(Operation Mode Change)
Co
nveyor / Manual Tool
Current Position / Dump Information(Place Error)
Part
Dump All / Docking Cart Up/Down
PM
Manager / Data Logging

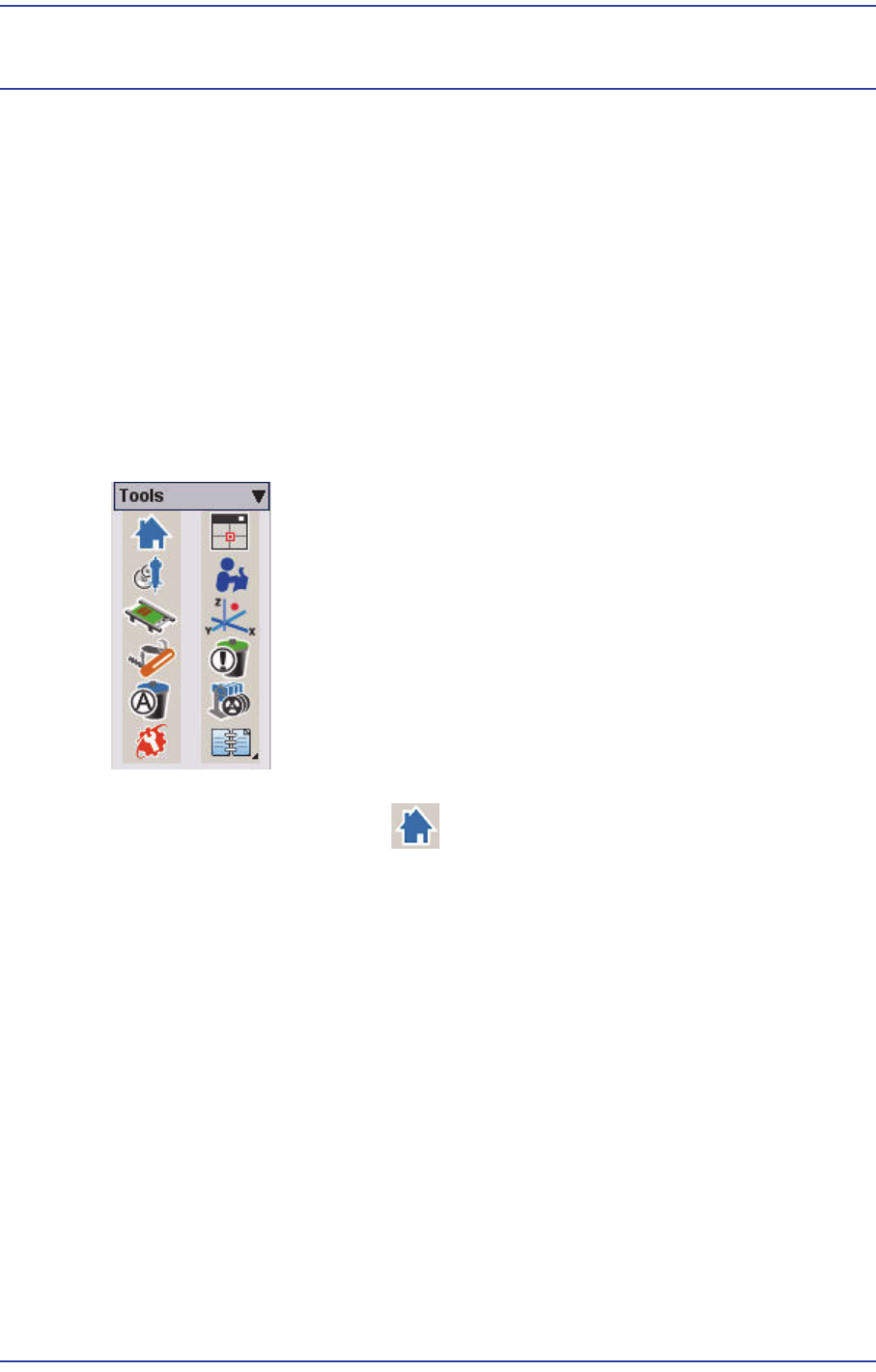

그림
4.1
바로가기
툴바
(Shot Cut Bar)
4.1. 원점 복귀(Return To Origin)
장비의 X,Y, Z, Theta(R), Mirror 축 모터들에 대해서 원점복귀를 수행합니다.
4-2
Samsung Component Placer SM471 Administrator's Guide
4.2. 비젼화면창 보기(Show SMVision)
4.2.1. SMVision 구조

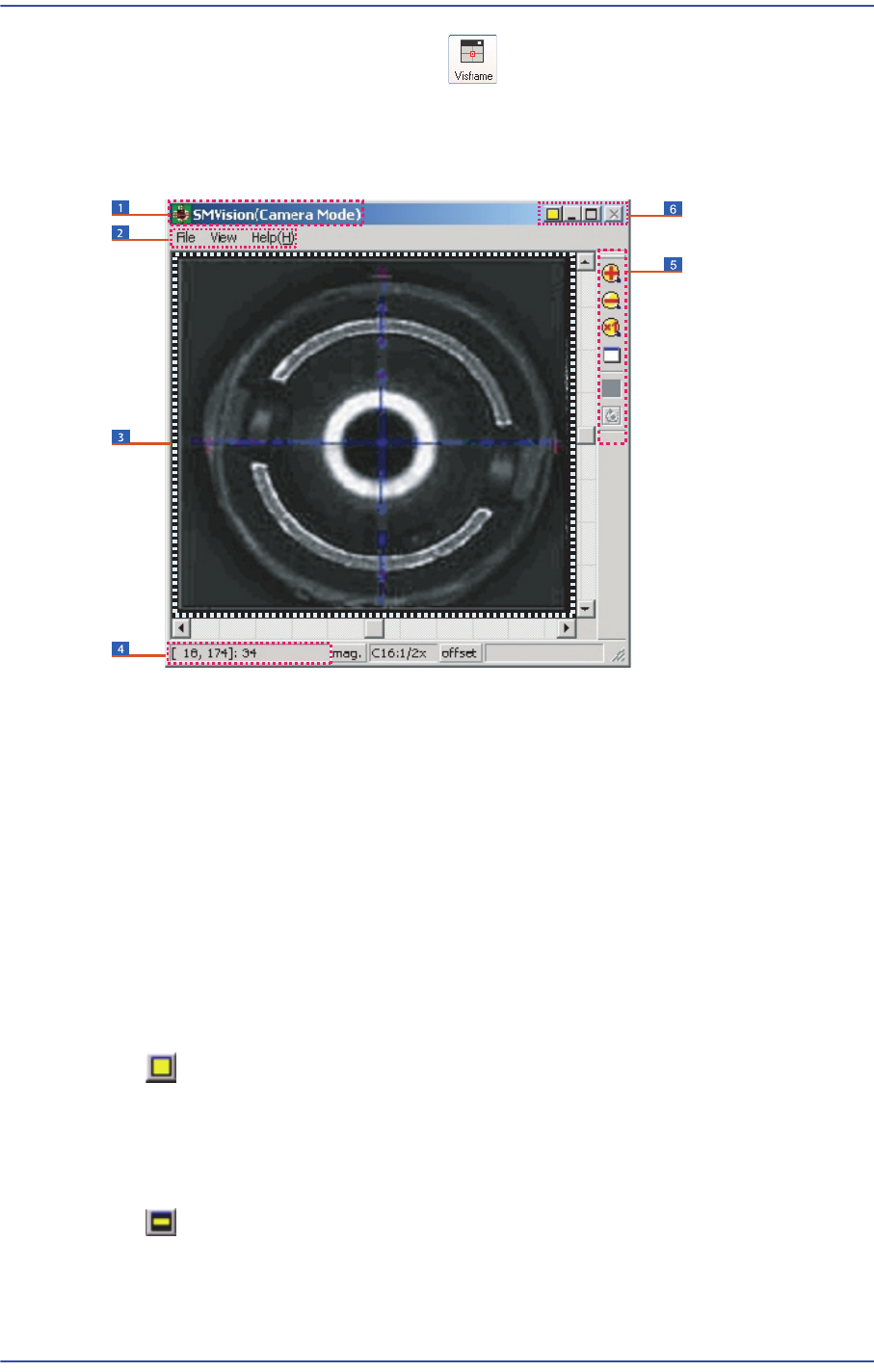

그림
4.2 SMVision window
1: Titlebar
2: Menu
3: Display window
4: Status bar
5: Toolbar
6: System menu
4.2.1.1. 타이틀바(Titlebar)
SMVision 의 모드상태를 설명합니다.
4.2.1.2. 시스템메뉴(System menu)
SMVision의 ‘Norma
l mode’ 상태를 나타냅니다. 버튼을 누르면 SMVision을
‘Compact mode’로 변경시킵니다. Normal 모드에서는 MMI화면에 따라
SMVision의 크기도 바뀌고, 최소화되기도 합니다.
SMVision의 ‘Compact mode’ 상태
를 나타냅니다. 버튼을 누르면 VisFrmae을
‘Normal mode’로 변경시킵니다. Compact 모드에서는 SMVision이 항상 화면
