4-8 Samsung Component Place r SM471 Administrator's Guide 줌툴바를 감추거나 보 여줍니다 . 4.2.1.5. 디스플레이 윈도우 카메라의 실제 영상 , 그랩한 영상 , 비트맵 이미지 등을 보여줍니다 . 4.2.1.6. 상태바 화면의 확대비율을 출력합니다 . 4.3. ANC 설정 ANC(Auto Nozzle Changer) 에 설치되어 있는 …
4-7
Tools
바로가기
메뉴

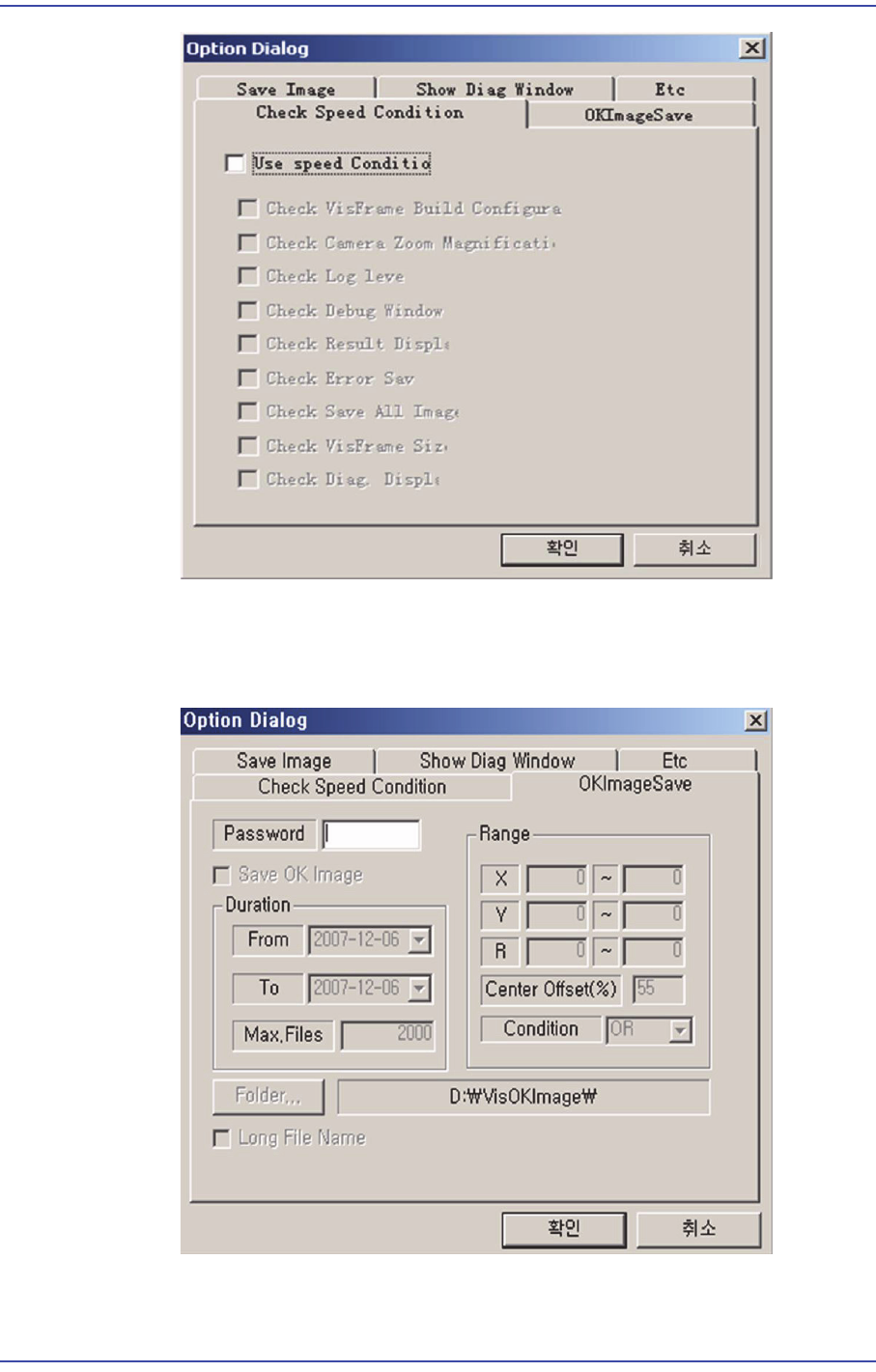

<OKImageSave> 탭 대화상자
장비의 일정 범위 안의 에러
와 일정기간 동안의 에러를 저장할 수 있는 기능
입니다. 최대 저장가능 개수는 5000 개 입니다.
Zoo
m Toolbar…
4-8
Samsung Component Placer SM471 Administrator's Guide
줌툴바를 감추거나 보여줍니다.
4.2.1.5. 디스플레이 윈도우
카메라의 실제 영상, 그랩한 영상, 비트맵 이미지 등을 보여줍니다.
4.2.1.6. 상태바
화면의 확대비율을 출력합니다 .
4.3. ANC 설정
ANC(Auto Nozzle Changer)에 설치되어 있는 Nozzle의 구성과 Nozzle 흡착, 장착 기
능을 포함한 ANC 설정에 관련된 기능을 수행합니다. <ANC> 바로가기 메뉴를 선택
하면 다음과 같은 대화상자가 표시됩니다.

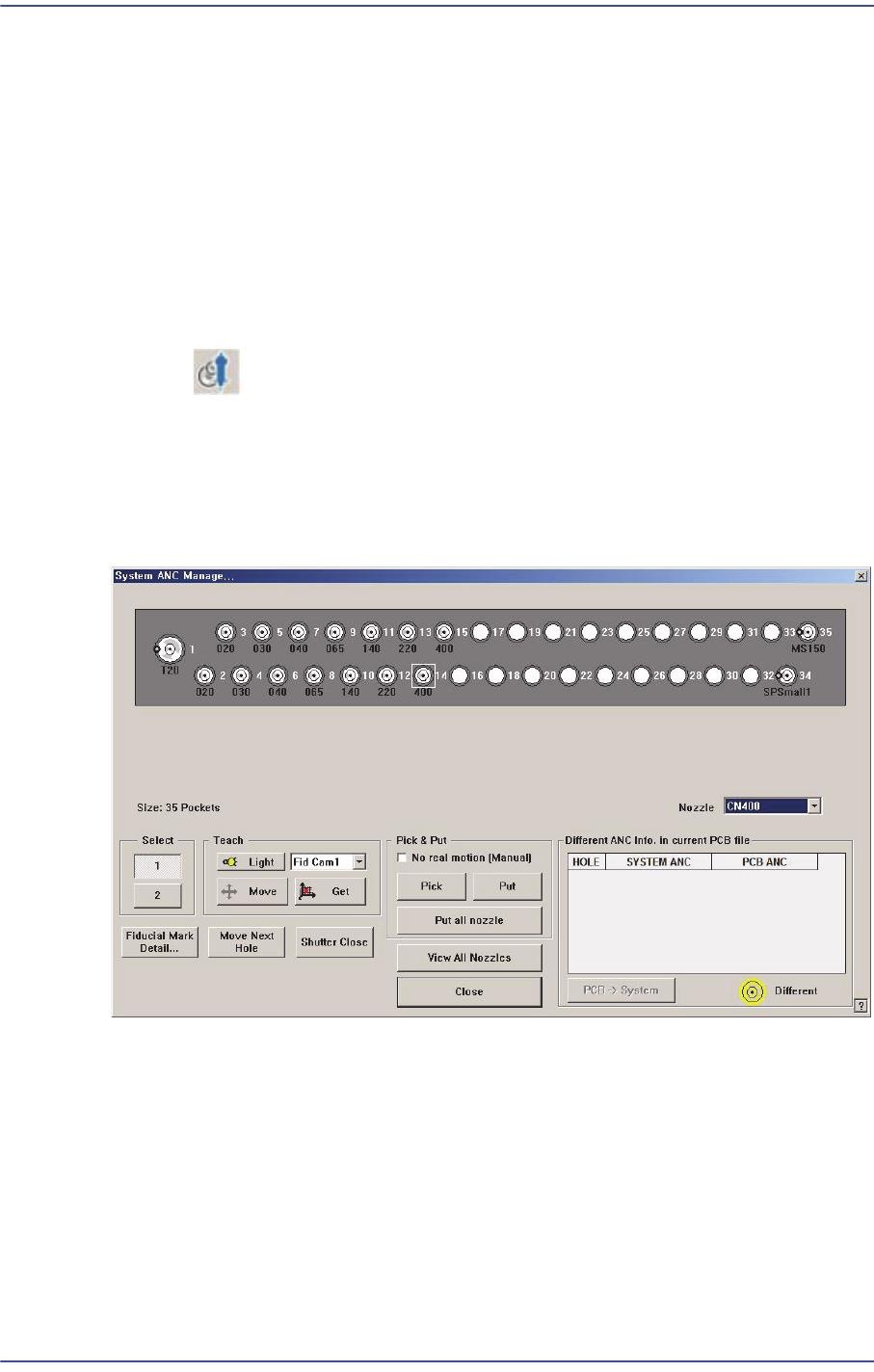

그림
4.3
“
System ANC Setting
…”
대화상자
<Nozzle> 콤보박스
선택된 홀에 배치할 노즐
을 선택합니다.
<
Select> 옵션버튼
설정하려는 ANC번호를 선
택합니다.
4-9
Tools
바로가기
메뉴
경 고 수동으로 Nozzle을 배치할 경우 <Shutter Open/Close>버튼을
이용하여 Shutter를 Open하고 장비 전/후면 조작판넬의
<EMG> 스위치를 누른 후, 수동으로 Nozzle을 배치하고
<EMG> 스위치를 해제하고 <Reset>스위치를 눌러 주십시오.
위의 절차를 무시하면 상해를 입을 수 있습니다.
<Teach> 영역
XY축 구동모터를 회전시켜 선택된 대상을 지정한 좌표의 위치로 이동시키거나
, 선택된 대상의 현재 좌표를 얻기 위해서 사용됩니다.
<Light> 버튼
ANC Fiducial Mark 티칭시 사용할 Fiducial Camera의 조명을 설정합니다. 자
세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
콤보박스
XY축 구동모터를 회전시켜 지정한 좌표의 위치로 이동시킬 대상을 선택하
거나, 현재 좌표를 알고 싶은 대상을 선택하기 위해 사용됩니다. 선택 가능
한 대상은 다음과 같습니다;
Fid Cam2: 전면 Gantry의 Fiducial Camera 를 선택합니다.
Fid Cam4: 후면 Gantry의 Fiducial Camera 를 선택합니다.
Head 1 ~ Head 20: 1번 ~ 20번 Head 를 선택합니다.
<Move> 버튼
콤보박스에서 선택한 대상을 지정한 좌표의 위치로 이동시킵니다. 이 때, 이
버튼을 클릭하기 전에 원하는 위치에 해당하는 홀을 마우스로 클릭해야 합
니다.
<Get> 버튼
콤보박스에서 선택한 대상을 기준으로 X, Y 좌표를 얻습니다 . 이 때, <Get>
버튼을 클릭하기 전에 원하는 위치에 해당하는 홀을 마우스로 클릭해야 합
니다.
<Fiducial Mark Detail…> 버튼
ANC Fiducial Mark 데이터를 설정합니다. 자세한 사항은
“
7.1.1
공통
Align
Data
”
을 참조하시기 바랍니다.
<Move Next Hole> 버튼
<Teach> 영역의 콤보박스에서 선택된 Device 를 ANC 에서 현재 선택된 Hole의
다음 Hole의 위치로 이동합니다.
<Shutter Open/Close> 버튼
