4-13 Tools 바로가기 메뉴 1: 작업 대기 중인 PCB 2: 작업 완료한 PCB 작업 스테이션 (Station 1F2) 의 PCB 를 오른쪽의 작업 완료한 PCB 로 드래그엔 드랍하면 PCB 를 다음 공정의 장비로 내보내기합니다 . 4.5.2. Manual Control 기능 백업테이블 , 스톱퍼 , 에지픽서 등의 수동 조작을 수행할 때 사용하는 기 능입니다 . 컨베이어의 각 스테…
4-12
Samsung Component Placer SM471 Administrator's Guide
그림

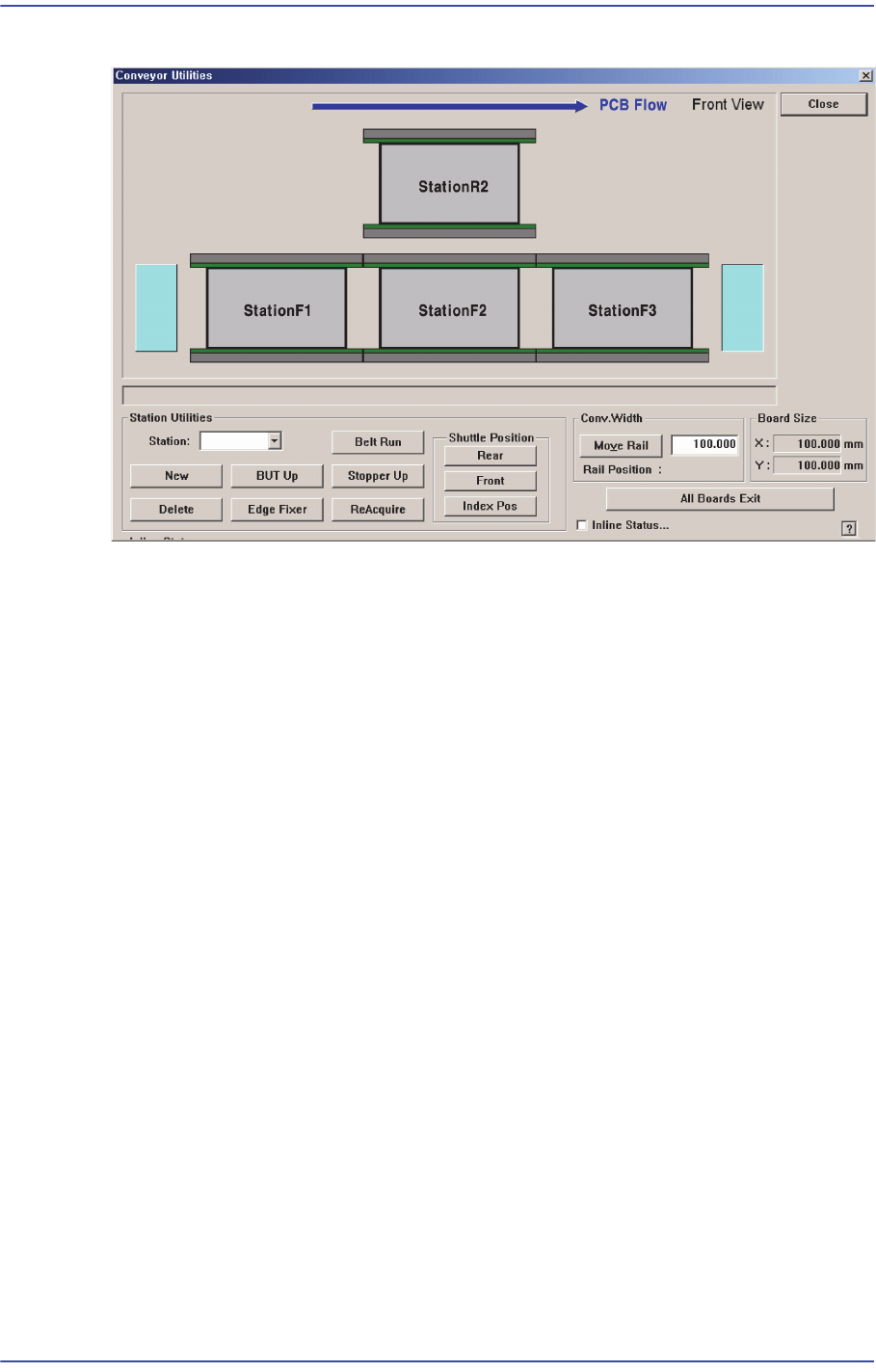

4.4 Conveyor System
대화상자
4.5.1. PCB In/Out 기능
마우스의 드래그엔드랍 기능을 이용하여 컨베이어내의 작업스테이션으로 PCB를
투입하거나, 컨베이어내의 작업스테이션에서 다음 공정의 장비로 내보내기 할 수
있습니다.
PCB를 장비
에 투입하려면 좌측 하늘색PCB를 마우스로 선택하여 클릭한 채로 작
업스테이션으로 끌어다 놓습니다. (드래그엔드랍)
PCB를 장비
에서 방출하려면 작업 스테이션(Working Station)의PCB 를 마우스로 선
택하여 클릭한 채로 우측의 하늘색 PCB로 끌어다 놓습니다 ( 드래그엔드랍)

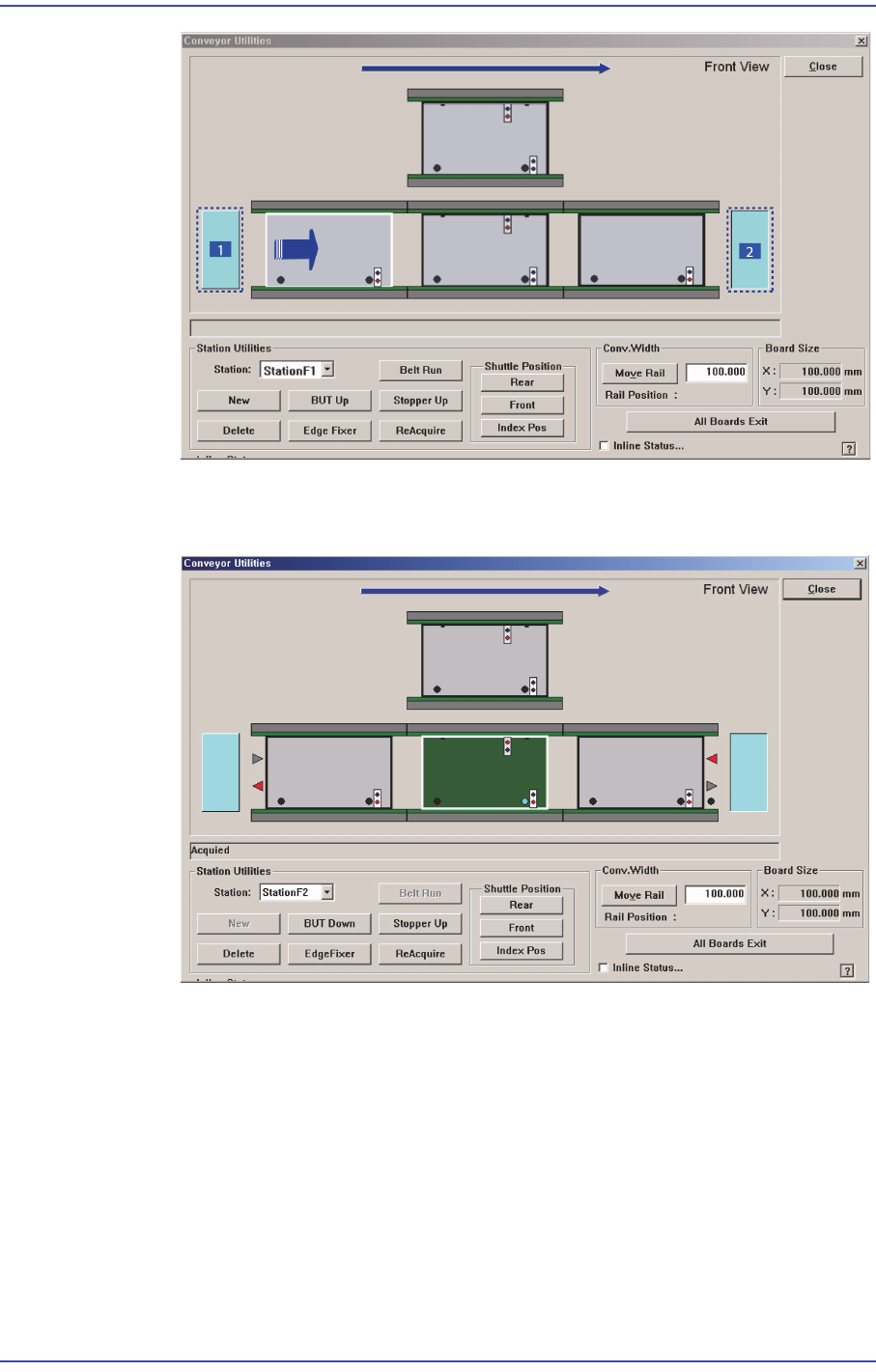

Board F
low (좌 → 우인 경우를 예로 설명)
왼쪽
에 있는 작업대기 중인 PCB를 Drag and Drop으로 Working Station으로
이동시키면 Working Station 으로 PCB가 이동합니다.
4-13
Tools
바로가기
메뉴
1:
작업
대기
중인
PCB
2:
작업
완료한
PCB
작업 스테이션(Station1F2)의PCB 를 오른쪽의 작업 완료한 PCB로 드래그엔
드랍하면 PCB를 다음 공정의 장비로 내보내기합니다.
4.5.2. Manual Control 기능
백업테이블, 스톱퍼, 에지픽서 등의 수동 조작을 수행할 때 사용하는 기능입니다.
컨베이어의 각 스테이
션에 대한 백업테이블, 스톱퍼, 에지픽서, 컨베이어 벨트의 구
동 등의 수동 조작 기능이 있습니다.
<Station Utilit
ies> 영역
<S
tation> 콤보박스
4-14
Samsung Component Placer SM471 Administrator's Guide
현재 작업 중인 Conveyor Station을 선택합니다. (StationF1, StationF2,
StationR2, StationF3)
<BUT Up/Down> 버튼
Working Station (Station1F2)을 선택하고, 이 버튼을 클릭하면 해당 백업테이
블을 상승시키거나 하강시킵니다.
<Stopper Up/Down> 버튼
Stopper의 Up / Down 을 수행합니다.
<Edge Fixer> 버튼
Working Station (Station1F2)을 선택했을 때, 에지픽서의 조작을 수행합니다.
<ReAcquire> 버튼
테스트용으로 사용되는 기능입니다.
<Belt Run> 버튼
선택한 Station의 구동Belt를 조작합니다.
<New> 버튼
<Delate> 버튼을 이용하여 PCB가 제거된 Station에 한해서 기능이 활성화됩
니다. 작업 중 에러가 발생된 PCB를 제거하고 새 PCB 를 수동으로 해당
Station에 투입하기 위해서 사용됩니다.
<Delete> 버튼
선태된 Conveyor Station에 투입된 PCB를 프로그램적으로 강제로 삭제하기
위해서 사용됩니다. 즉, 작업중 에러가 발생되어 해당 Station에서 PCB를 수
동으로 제거하는 경우에 사용됩니다.
<Shuttle Position> 영역
Shuttle (StationF1, StationF3) 를 선택해서 전면(StationF2) 또는 후면
(StationR2) 작업 스테이션으로 이동시키기 위해서 사용됩니다 .
<Rear> 버튼 : 선택한 Shuttle을 후면 작업 스테이션으로 이동시킵니다.
<Front> 버튼: 선택한 Shuttle을 전면 작업 스테이션으로 이동시킵니다.
<Index Pos> 버튼: Exit Shuttle을 선택한 경우, 해당 Shuttle을 현재 설정된
반출위치(Index Position) 으로 이동시킵니다.
‘System Setup’메뉴의 ‘Calib’ 하위메뉴에서 반출위치(Index Position)
의 설정을 할 수 있습니다. 본 기능은 Dual Lane 컨베이어에서 활성화됩
니다.
<Conv.Width> 영역
수동으로 컨베이어의 폭을 조정 할 수 있습니다 .
<Move Rail> 버튼 – 옆의 에디트박스에 Conveyor의 폭을 입력하고 이 버튼을
