4-16 Samsung Component Place r SM471 Administrator's Guide 4.6. Current Position 주로 티칭 또는 캘리브레이션시 각 구동축의 현재 좌표를 참고해야 할 필요가 있을 때 사용됩니다 . 이 명령을 선택하면 아래와 같은 윈도우가 MMI 기본 화면에 표시 됩 니다 . 그림 4.6 “ Position ” 대화상자 <Gant…
4-15
Tools
바로가기
메뉴
클릭하면 해당 사이즈로 Conveyor 폭을 조절합니다.
<All Board Exi
t> 버튼
컨베이어에 있는 모든 PC
B를 방출합니다.
<Inline Status…> 체크
박스
장비의 In
-Line Status 를 보여주고 동작상태를 테스트 할 수 있는 메뉴가 생성됩
니다.

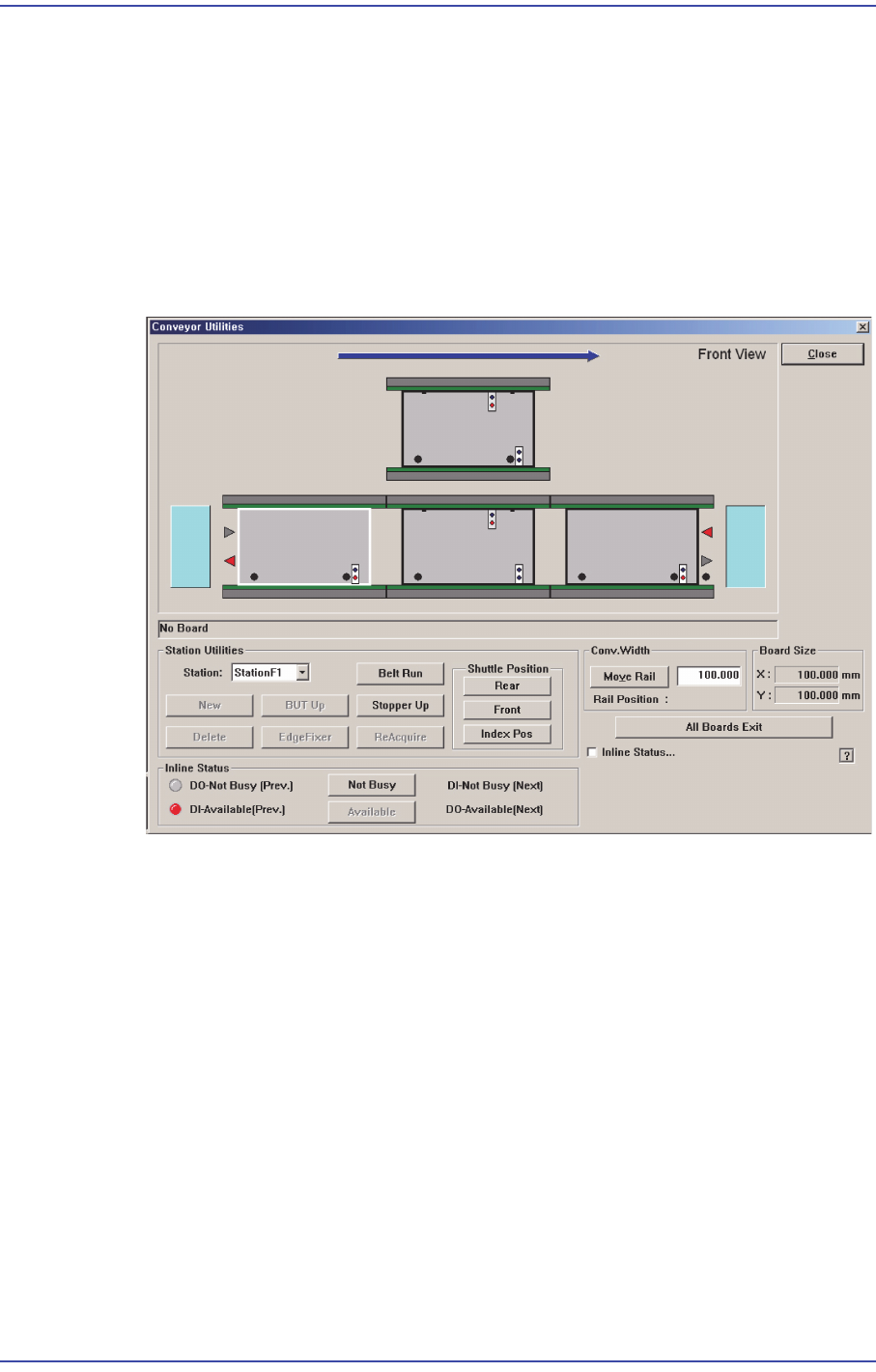

그림
4.5
“
Conveyor System-Inline Status
”대화상자
<Inline Status> 영역
SMEMA관련 Ou
tput을 수동으로 조작을 할 수 있고 Input 상태를 표시합니다
. (점등-On, 소등-Off)
DO-Not Busy (Pre.)
이전 장비
에 PCB를 받을 준비가 되었다는 신호를 보냅니다. 수동으로
신호를 보내려면 우측의 <Not Busy> 버튼을 클릭하십시오.
DI-A
vailable (Pre)
이전 장
비로부터 PCB를 전송할 준비가 되었다는 신호를 받습니다.
DI-Not Busy (Next)
다음 장
비로부터 PCB를 받을 준비가 되었다는 신호를 받습니다.
DO-A
vailable (Next)
다음 장비
에 PCB를 전송할 준비가 되었다는 신호를 보냅니다. 수동으로
신호를 보내려면 우측의 <Available> 버튼을 클릭하십시오.
4-16
Samsung Component Placer SM471 Administrator's Guide
4.6. Current Position
주로 티칭 또는 캘리브레이션시 각 구동축의 현재 좌표를 참고해야 할 필요가 있을
때 사용됩니다. 이 명령을 선택하면 아래와 같은 윈도우가 MMI 기본 화면에 표시됩
니다.

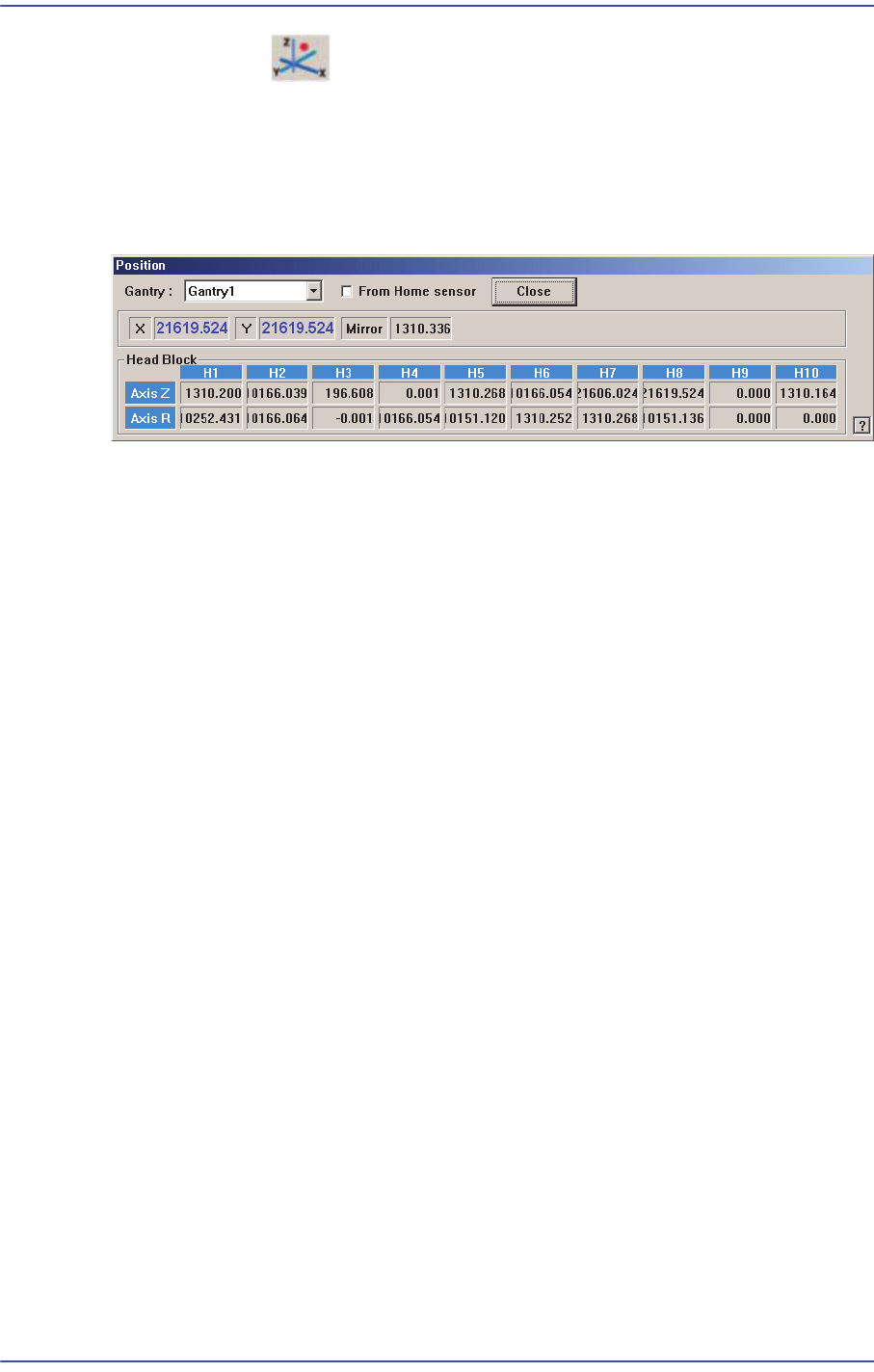

그림
4.6
“
Position
”
대화상자
<Gantry> 콤보박스
좌표를 확인
하려는 Gantry를 선택합니다.(Gantry1, Gantry2)
<F
rom Home sensor> 체크박스
Z축 홈 센서
의 위치로부터 얼마 정도 헤드의 노즐 끝단이 내려왔는지를 알고자
할 때, 이 기능을 사용합니다.
좌표
X [Hea
d1선택시]
기구 원
점에서 Head 1 의X방향 현재 위치를 표시합니다.
Y [Hea
d1선택시]
기구 원
점에서 Head 1 의Y방향 현재 위치를 표시합니다.
Mirror
Fly Camera용Mirror 회
전축의 홈 위치에서부터 현재 회전된 각도를 표시합
니다.
Head Bl
ock 영역
Hea
d 1/Axis Z
<From home sensor> 체
크박스가 선택되지 않은 경우, PCB 상면에서 헤드1
의 노즐 끝단의 높이를 표시합니다.
Hea
d 1/Axis R
헤드1의 R축 홈 위치에
서부터 현재 회전된 각도를 표시합니다.
Hea
d 2/Axis Z
<From home sensor> 체
크박스가 선택되지 않은 경우, PCB 상면에서 헤드2
의 노즐 끝단의 높이를 표시합니다.
4-17
Tools
바로가기
메뉴
Head 2/Axis R
헤드2 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 3/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드3
의 노즐 끝단의 높이를 표시합니다.
Head 3/Axis R
헤드1 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 4/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드4
의 노즐 끝단의 높이를 표시합니다.
Head 4/Axis R
헤드4 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 5/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드5
의 노즐 끝단의 높이를 표시합니다.
Head 5/Axis R
헤드5 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 6/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드6
의 노즐 끝단의 높이를 표시합니다.
Head 6/Axis R
헤드6 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 7/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드7
의 노즐 끝단의 높이를 표시합니다.
Head 7/Axis R
헤드7 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 8/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드8
의 노즐 끝단의 높이를 표시합니다.
Head 8Axis R
헤드8 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 9/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드9
