4-18 Samsung Component Place r SM471 Administrator's Guide 의 노즐 끝단의 높이를 표시합니다 . Hea d 9 /Axis R 헤드 9 의 R 축 홈 위치에 서부터 현재 회전된 각도를 표시합니다 . Hea d 10 /Axis Z <From home sensor> 체 크박스가 선택되지 않은 경우 , PCB 상면에서 헤드 1…
4-17
Tools
바로가기
메뉴
Head 2/Axis R
헤드2 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 3/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드3
의 노즐 끝단의 높이를 표시합니다.
Head 3/Axis R
헤드1 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 4/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드4
의 노즐 끝단의 높이를 표시합니다.
Head 4/Axis R
헤드4 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 5/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드5
의 노즐 끝단의 높이를 표시합니다.
Head 5/Axis R
헤드5 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 6/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드6
의 노즐 끝단의 높이를 표시합니다.
Head 6/Axis R
헤드6 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 7/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드7
의 노즐 끝단의 높이를 표시합니다.
Head 7/Axis R
헤드7 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 8/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드8
의 노즐 끝단의 높이를 표시합니다.
Head 8Axis R
헤드8 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 9/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드9
4-18
Samsung Component Placer SM471 Administrator's Guide
의 노즐 끝단의 높이를 표시합니다.
Hea
d 9/Axis R
헤드9의 R축 홈 위치에
서부터 현재 회전된 각도를 표시합니다.
Hea
d 10/Axis Z
<From home sensor> 체
크박스가 선택되지 않은 경우, PCB 상면에서 헤드10
의 노즐 끝단
의 높이를 표시합니다.
Hea
d 10/Axis R
헤드10의 R축 홈 위
치에서부터 현재 회전된 각도를 표시합니다.
Mirror
Fly Camera용 Mirr
or 회전축의 홈 위치에서부터 현재 회전된 각도를 표시합니다
.
<F
rom Home sensor> 체크박스
Z축 홈 센서
의 위치로부터 얼마 정도 헤드의 노즐 끝단이 내려왔는지를 알고자
할 때, 이 기능을 사용합니다.
<Clo
se> 버튼
Position 대
화상자를 닫고, <Current Position> 명령을 종료합니다.
4.7. Manual Tool
다음과 같은 수동조작을 위해서 이 메뉴를 실행하며, 이 메뉴는 서비스 사용자의 권
한으로 실행이 됩니다.
수
동으로 장비의 각 축 모터를 동작시키고 해당 축의 좌표를 얻기 위해 수행
카
메라의 상태를 점검하거나 비전 이미지를 캡쳐하거나 위해 수행
Camera의 조명
을 점검하거나, Head의 동작에 대한 검사를 수행
4.8. Dump Imformation(Place Error Information)
장착에러로 인해 버려진 부품과 피더에 관한 내용을 표시하는 메시지 창을 확인하
기 위해 사용됩니다.
4-19
Tools
바로가기
메뉴

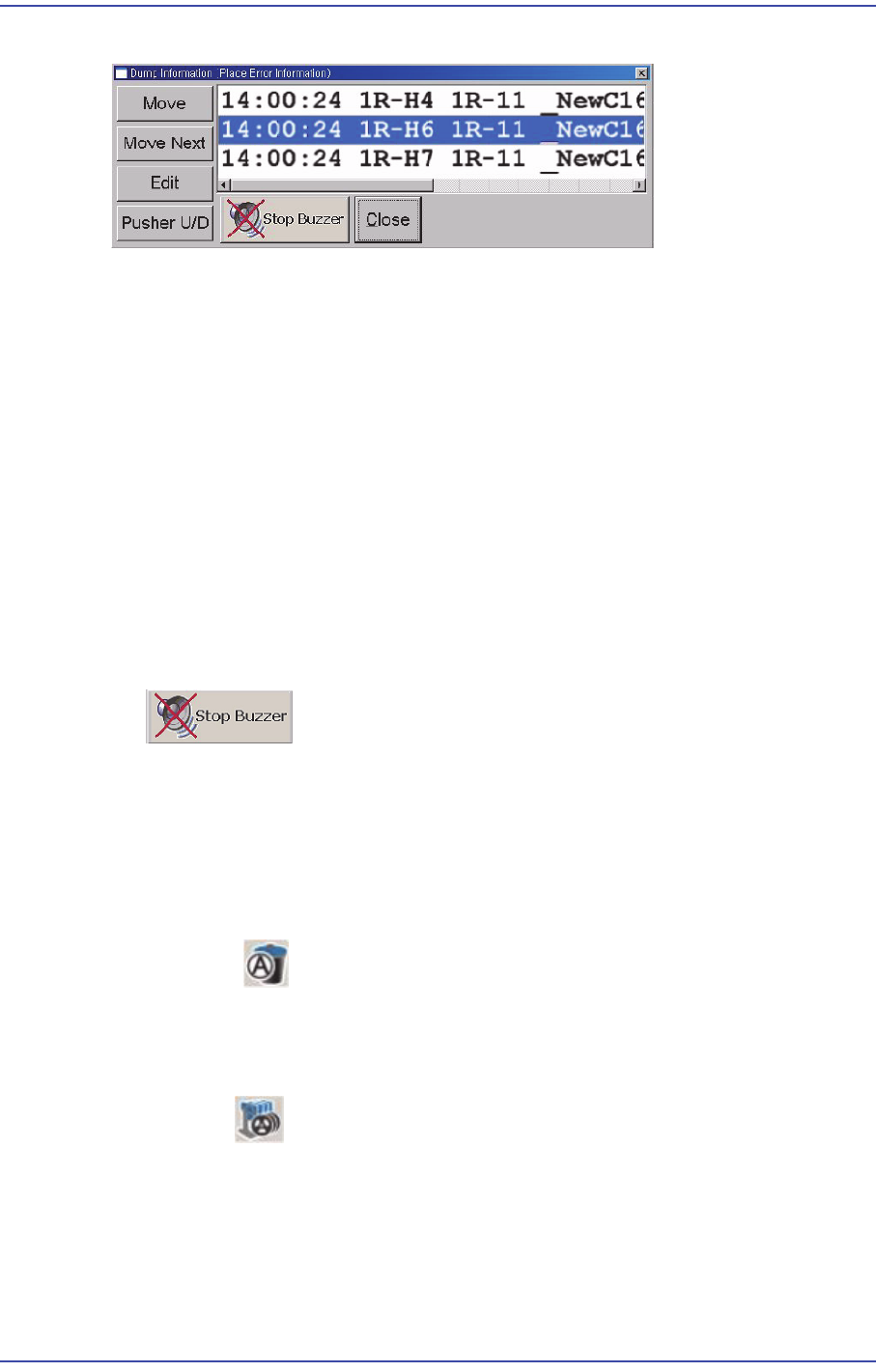

그림
4.7
“
Dump Imformation(Place Error Information)
”대화상자
<Move> 버튼
Fiducial Camera를 에러가 발생
한 피더의 위치로 이동시킵니다.
<Move Next> 버튼
여러 개의 에러가 발
생하였을 경우, Fiducial Camera를 다음 에러가 발생한 피더
의 위치로 이동시킵니다.
<Edit> 버튼
“Feeders” 대화
상자를 열어 Tape Feeder, Stick Feeder, Tray Feeder에 관한 데이
터를 편집하기 위해서 사용됩니다. 자세한 사항은 “8.1 Feeder [F4]”를 참조하
시기 바랍니다..
<Pus
her U/D> 버튼
리스트 박스에
서 에러가 일어난 피더를 선택하여 Feeding을 시킵니다.
버튼
버저의 울립을 정지 시킵니
다.
<Close> 버튼
해당 대
화상자를 종료합니다.
4.9. Part Dump All
헤드에 흡착되어진 모든 부품을 덤프박스에 버리기 위해 사용됩니다.
4.10. Docking Cart
장비에 도킹카트를 적용할 때, 전면 또는 후면의 도킹카트 클램프를 조작하기 위해
서 사용됩니다. 도킹카트는 옵션사양입니다.
