第 4 章 生产程序制作
4-3-5-2-4 附加信息
注意
如果在变更附加信息项目后变更了基本部分项，有可能把附
加信息的值重新设置为默认值。

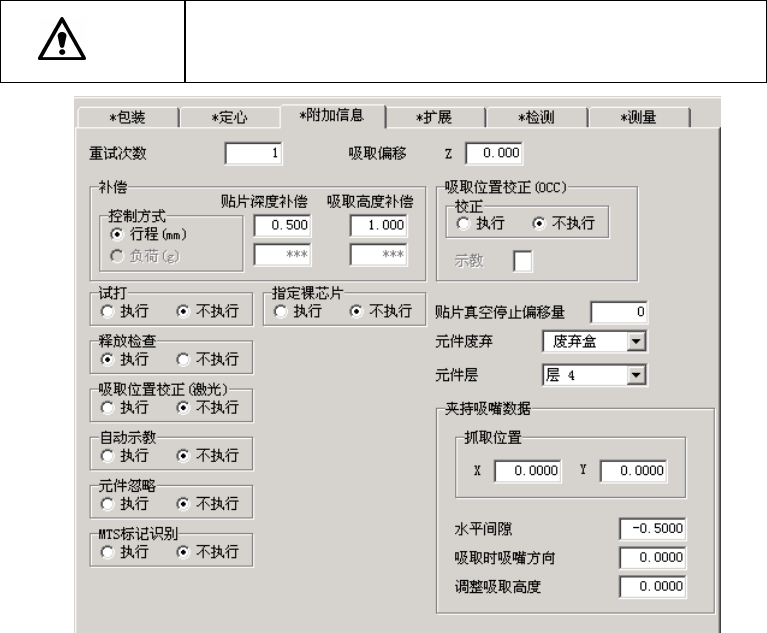

图 4-3-17 元件数据(附加信息)
1)重试次数
设置在生产中发生吸取错误时再次吸取的次数。
当设置为“1”时，如果连续发生2次吸取错误，则变为“元件用完错误”。
2)补偿
①贴片深度补偿
设置贴片时元件从基板表面压入的深度。该数据为“0”时，因基板平面度等关系，可能出现
元件达不到基板就被贴片，从而造成贴片偏差、或贴片时元件在乳状焊料上滑动等情况。出
现这种情况时，请增加补偿量(输入正值)，以使元件达到基板。
初始值为“0.5mm”（0603、0402芯片元件为0.2mm）
* 要贴装0402元件时，需要配备0402元件对应功能选项。
②吸取高度补偿
是指吸取元件时的补偿量。该值为“0”时，因元件尺寸(高度)不均等的影响，吸嘴到达不到
元件，造成无法吸取元件或发生芯片站立等现象。发生这种情况时，请增加补偿量，使得吸
嘴能够进入元件(输入正值)。
初始值为 “0.2mm”(0603、0402为0mm)。
* 要贴装0402元件时，需要配备0402元件对应功能选项。
4-43
第 4 章 生产程序制作
3) Z 项吸取偏移
设置在元件吸取时从吸取基准高度起要按入多深的数值。这项值仅对胶带元件有效，在
吸取数据“Z”的初始值基础上加减。
吸取坐标完成后，即使变更吸取偏差值 Z 项，并不进行重新计算吸取坐标。但
当元件数据变更后，把吸取数据的“供给”改为“自动选择”、并再次指定吸
取位置时，则会进行重新计算吸取坐标，并被反映到 Z 值里。
4) 元件废弃
当定心中发生识别错误，或引脚悬浮检查中发生错误时，设置将元件废弃或返回托盘。
表4-3-5-2 元件废弃位置一览表
元件废弃场所 内容
废弃 BOX 将发生错误的元件废弃到废弃盒中。
放回托盘 包装方式为托盘时可选择此方式。
IC 回收带 废弃到 IC 回收带(可选)中。只限图像定心元件才可选择。
元件保护
故障发生时，为了避免废弃引脚元件的引脚弯曲，这些贴
片头移动到操作员跟前会停下，此时，请手动从贴片头上
摘下元件。
5) 吸取位置校正(OCC)
为使贴片元件承受的负荷均匀，要在吸取前检测出元件中心。
对象元件：包装方式为托盘的元件。
元件外形尺寸、识别方法不同，吸取位置校正的实际效果也不尽相同。
元件尺寸（长边） 统一识别
（识别重心／识别４边）
分割识别
（识别２边）
～4mm ○ ×
4mm～5.5mm ○ ○
5.5mm～ × ○
○：吸取位置可校正 ×：吸取位置不可校正
将光标放在[示教]框，通过示教取得要进行吸取位置校正的元件的照明数据、识别时的窗口
尺寸（取得后显示“*”标记）。
6) 试打
与“贴片数据”中的设置相同，在生产画面(试打模式)中仅对选择了“执行”的元件进
行试打。
在元件数据上，可对这些贴片元件的所有贴片点，进行统一设置。
需要分别对每一贴片点进行个别设置时，请用贴片数据进行设置。
4-44
第 4 章 生产程序制作
7) 释放检查
检查激光定心元件贴片后，元件是否仍附在吸嘴上。
检查元件释放会影响节拍速度(需要在停止状态下进行)。所以通常情况下，请将
初始值设置为“不进行”。
8) 吸取位置校正（激光）
是以激光定心的带状元件为对象，根据激光识别结果来自动修正吸取位置偏差的功能。修正
的结果被反映到“吸取数据”的吸取坐标中。
如果选择吸取位置修正，则有时会因生产过程中吸取坐标变化而导致不能从生产
中途进行同时吸取。
9) 自动示教
只有包装方式为纸带、元件外形尺寸为0603～3216时才可设置为[执行]。除此以外，常
设状态为[不执行]。
设置为[执行]后，在跟踪吸取位置时自动示教。
10) 元件忽略
把元件忽略设置为“是”，则生产时指定的元件将被跳过不进行贴片。
指定跳过的元件贴片行，虽然生产时不进行贴片，但不列入未贴片列表中。
从数据库读入元件信息时，“元件忽略”数据被更改为“否”。
11) MTS 标记识别
使用MTS时，如果将吸取基准位置标记识别设为“进行”，则在拉出安置有设置元件的托盘时，
进行吸取基准位置标记的识别，修正吸取、元件返回等执行坐标。
如果选择“进行”，可提高吸取精度，但识别要花时间。
12) 元件层
设置元件层，排列同一贴片层内各元件的优先顺序。
这项设置仅在进行优化顺序的生产时有效。
此外，与贴片层不同，元件层不变为元件用尽暂停状态。
请右击一览表中所显示的层1(优先度高)到层7(优先度低)，
进行选择设置。
