第 4 章 生产程序制作 4-3-6 吸取数据 可指定供给各元件的位置和吸取位置。 安装在送料器台上的元件供给装置，有带状送料器、管状送料器、散件送料器、托盘支架、 DTS，以及作为其他元件的供给装置的MTS。 在送料器前端的销所插入的孔的编号即为该送料器的配置编号。 ※ 统一交换台架上标有上下 2 排编号。统一交换台安装在前面时，上排编号即为供料 器的设置编号，安装在后面时，下排编号即为供料器的设置编号。 ※ 吸取位置根据优化自动配置…
第 4 章 生产程序制作
4-3-5-2-7 测量
测量贴片基板面高度及贴片元件的高度，超过设置的判定值时可以发生错误。
1）测量贴片基板面高度
测量元件的贴片位置的基板面高度，进行贴片 Z 坐标的校正。测量位置为贴片点的中心(1 点)。
如果测量结果在 － 判定值 ～ + 判定值之间则判定为可以贴片。
2）检查贴片元件高度
贴片后，通过测量元件的四周的高度检查贴片元件是否倾斜。
检查结果在 － 判定值 ～ + 判定值之间则判定为元件贴片正常。
检查结果超过判定值时，生产暂停。

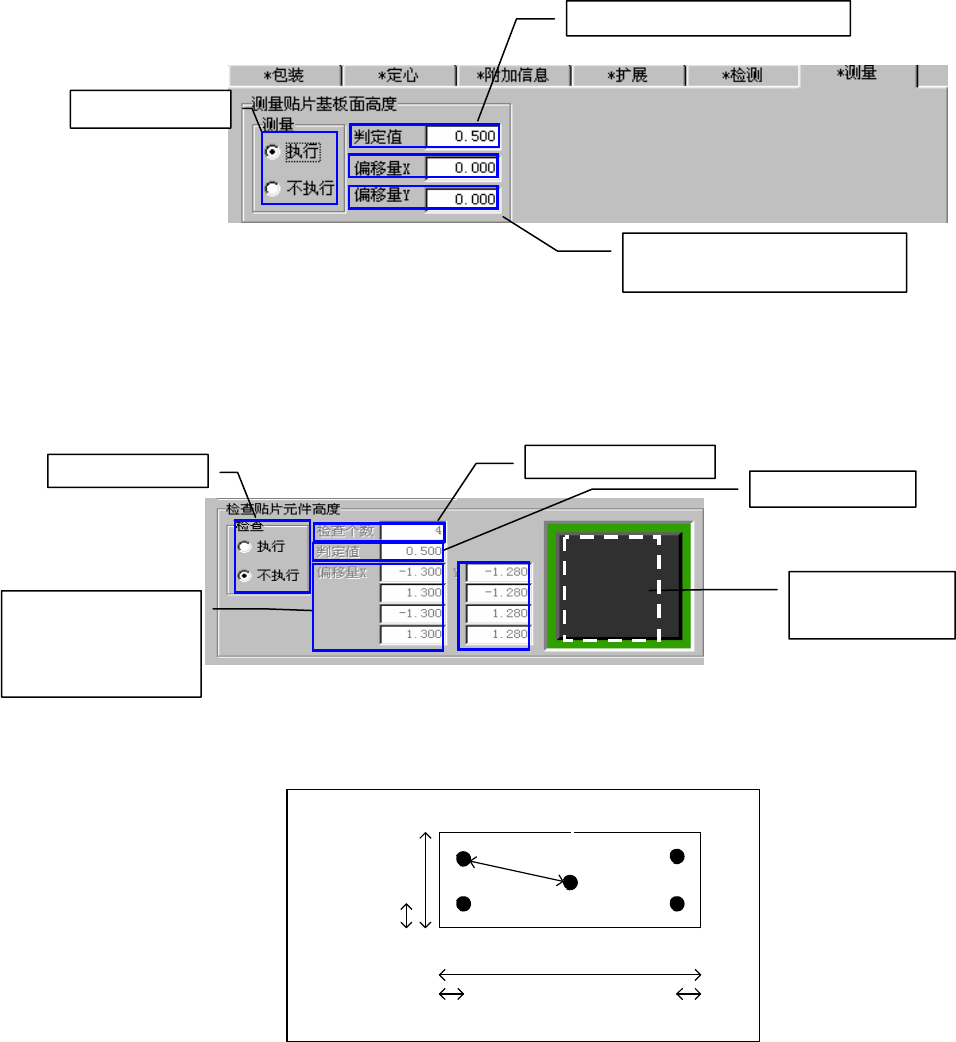

输入项目与检查点的对应关系如下图所示。
測定位置 3 測定位置 4
ｵﾌｾｯﾄ値
縦 30%寸法の
測定位置 2
測定位置 1
横寸法の30% 横寸法の30%
设置是否执行测量
输入阈值，以便判断基板是否反翘
输入从测量位置的贴片点开始的偏
移量
设置是否执行检查
设置 2～4 个检查点
输入检查的判定值
测量位置 3
测量位置 4
测量位置 1 测量位置 2
纵向尺寸的
30%
偏移量
横向尺寸的 30%
横向尺寸的 30%
画面上显示元件与
检查位置
从上开始测量位置以 1、
2、3、4 排列
以贴片点开始的偏移量
设置检查点。
4-59
第 4 章 生产程序制作
4-3-6 吸取数据
可指定供给各元件的位置和吸取位置。
安装在送料器台上的元件供给装置，有带状送料器、管状送料器、散件送料器、托盘支架、
DTS，以及作为其他元件的供给装置的MTS。
在送料器前端的销所插入的孔的编号即为该送料器的配置编号。
※ 统一交换台架上标有上下 2 排编号。统一交换台安装在前面时，上排编号即为供料
器的设置编号，安装在后面时，下排编号即为供料器的设置编号。
※ 吸取位置根据优化自动配置，但在下列情况时，请用手动进行配置。
●需要固定供料器的配置时。
●优化后，需要变更供料器的配置时。
当读入其他机型的生产程序文件时，有的机型基准坐标不相同，有时需要重新计算吸取
数据中的吸取坐标。因此，如果读入其他机种的生产程序时，务必再确认吸取坐标。
注意
4-3-6-1 吸取数据画面的显示
显示吸取数据，先打开一览表画面。
图 4-3-20 吸取数据 一览表画面
4-60
第 4 章 生产程序制作
双击元件名或点击画面左侧的“表格”标签，打开以下的表格画面。
元件名、包装方式、供给装置分别显示输入在贴片数据及元件数据中的数值。
可在表格画面中编辑“送料器类型” 、“角度”、“供应”、“位置”、 “通道号”、“吸
取坐标”、“状态”7个项目。
图 4-3-21 吸取数据 表格画面
例) 配置在前面 41 号。
(1)表格画面中的操作
<1>在表格画面上，从“供应”的下拉式列表中选择“前面”。
<2>输入供料器“位置”41。
4-61
