第 1 章 设备概要 1-3-1-6 OCC的构成 摄像机检测出基板标记的位置，并自动进行校正。标准配备有同轴反射照明与偏光滤镜。 图 1-6 OCC 单元的各部名称 ② 垂直照明 角度照明 4 5 ④ ⑤ ③ ① CCD 摄像机 ② OCC 镜头 ③ OCC 照明单元 ④ 偏光滤镜 ⑤ 照明 LED 基板 ① 1-9
第 1 章 设备概要
2）负荷控制吸嘴（选购项）
负荷控制吸嘴是 CX-1 专用的吸嘴。可在吸嘴前端安装吸嘴芯片，定期进行交换。
针对不同的负荷区，备有 601C 和 602C 两种吸嘴。请从选购项中选购对应的吸嘴配件。

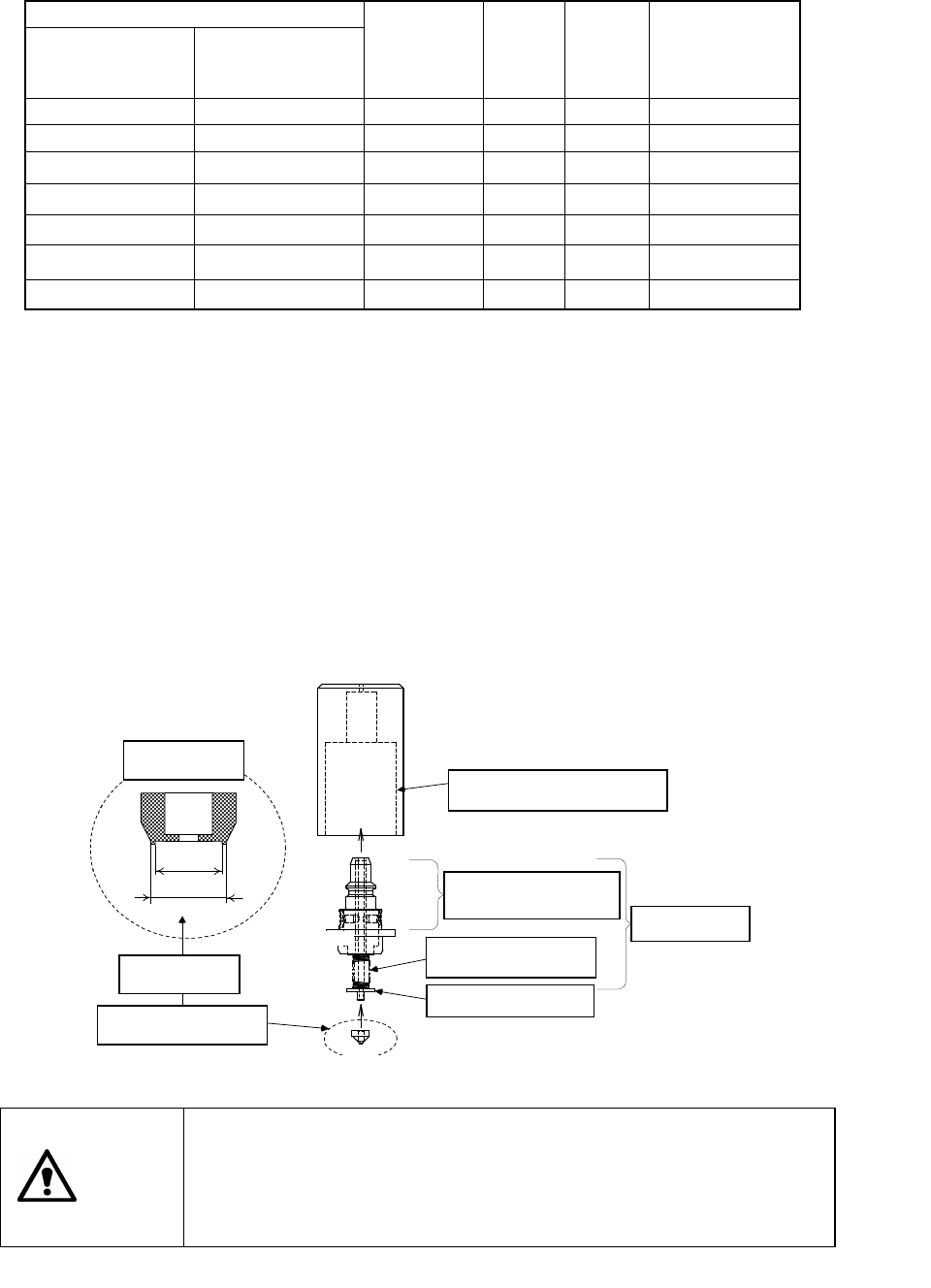

表 1-3 负荷控制用吸嘴
吸嘴编号
601C 系
（负荷区
0.75～1.4N）
602C 系
（负荷区
1.5～2.75N）
吸嘴配件
内径
(Ba)
外径
(Bb)
对应元件宽度
（mm）
611 - 701 φ0.4 φ0.75 0.45～0.8
621 622 703 φ0.6 φ1.25 0.75～1.5
631 632 705 φ1.15 φ1.75 1.3～2.7
641 642 707 φ1.65 φ2.25 2.5～3.5
651 652 709 φ2.2 φ3.0 3.0～4.0
661 662 711 φ3.2 φ4.0 4.0～6.0
671 672 713 φ4.2 φ5.0 5.0～8.0
z 内径·外径是指下图所示的配件的内经、外经。
z 吸嘴和吸嘴配件是易耗品。有污损、磨损时请更换。
<更换吸嘴配件>
1. 用爪子抓住吸嘴配件，沿周慢慢地拔出，最后抽出来。
2. 把吸嘴主体（②）插进配件插入治具（①）里；
3. 把吸嘴配件（⑤）插进吸嘴滑块（④）里；
4. 插入时，请注意吸嘴滑块和吸嘴配件之间不要沾上脏物、进去灰尘。
5. 把吸嘴配件紧贴到清洁、平滑面上，要推到底，配件插入治具和平面不可留缝隙。
6. 把吸嘴从配件插入治具里取出来，检查吸嘴配件的底面和吸嘴滑块安装面之间不可有缝隙，
不可夹杂有异物。
① アタッチメント押込治具
③ ノズル スプリング
④ ノズル スライダ
A部: この部分は外面黒色
② ノズル ボディ
⑤ ノズル アタッチメント
内径
外径
扩大
扩大图
①插入配件治具里
拡大
A 部：此部分
外面为黑色
②吸嘴主体
⑤吸嘴配件
③吸嘴弹簧
④吸嘴滑块
扩大图
图 1-5 负荷控制吸嘴
注意
负荷控制吸嘴(600 多号。图 A 部分黑色的吸嘴)的弹簧设定系数比一般
的吸嘴弹簧系数大。所以，如果用标准吸嘴的同样方法使用，会给元件
过大的冲击，从而损坏元件。
所以，CX-1 以外的机种，切勿使用。
1-8
第 1 章 设备概要
1-3-1-6 OCC的构成
摄像机检测出基板标记的位置，并自动进行校正。标准配备有同轴反射照明与偏光滤镜。
图 1-6 OCC 单元的各部名称
②
垂直照明
角度照明
4
5
④
⑤
③
① CCD 摄像机
② OCC 镜头
③ OCC 照明单元
④ 偏光滤镜
⑤ 照明 LED 基板
①
1-9
第 1 章 设备概要
1-3-1-7 VCS的构造
综合反射/透射照明、立体可动照明、同轴反射照明，进行元件识别及QFP,BGA,GSP,连接器
等的贴片。
①
③
②
⑦
④
⑥
⑤
图 1-7 VSE
① LED基板(上层透射照明)
② LED基板(下层透射照明)
③ LED基板(侧面照明)
④ LED基板(同轴照明)
⑤ 高分辨率VCS(标准：27mm)
⑥ 高分辨率VCS II(选购项：10mm)
⑦ 汽缸(仅在选购时增加)
1-10
