第 4 章 生产程序制作
4-5-4-3-3 检查速度
本项功能用于：通过模拟动作，对元件的吸取、识别、贴装时的 XY
θ
偏移值进行检查，以判断生
产程序的速度是否适宜。
从菜单上选择“机器操作”-“确认速度”，显示如下的设置[以元件数据速度确认]对话框。
图 4-5-37 检查元件数据速度
①被检元件
显示被检元件的内容。
② 吸取位置的吸取偏移量
显示吸取元件时的吸取位置的内容。没有吸取数据时不显示。
也可以用 HOD 进行示教。不反映到吸取数据。
③ 检查内容
检查项目：从自动（运行生产）、XY、吸取上升、贴装下降、测量外Θ旋转中选择。
检查项目 检查内容
自动（生产动作） 检查运行模拟生产模式时测出的从吸取到贴装结果偏移量。
XY 检查 XY 移动速度。
吸取 Z 轴上升 检查吸取上升时的上升速度。
贴片 Z 轴下降 检查贴装下降时的下降速度。
θ轴（其他） 检查测试外的θ轴旋转速度。
使用 Head：选择检查使用的贴片头。
检查角度：从 0 / 90 / 180 / 270°中选择。（只对执行的贴片动作项目进行检查）
检查位置：指定废弃盒或任意坐标。（只限检查项目为 XY 时，才能设定任意坐标）
检查次数：指定检查次数 （1～100 次）。
速度设置：指定确认速度时使用的速度。（检查项目不同，可指定的项目也不同）。
④检查结果
完成检查后显示检查结果对话框，显示检查结果（显示 XYΘ的偏差量或吸取是否成功）。
按下[确定]使检查结果有效，把结果数据存入元件素据库里。
4-134
第 4 章 生产程序制作
4-5-4-3-4 检查贴片元件高度
通过 HMS 检查贴片元件的倾斜。
选择编辑程序菜单的“机器操作”-“贴片元件高度”，则显示如下“贴片元件高度”对话框。
关于画面的设置项目请参见“4-5-4-4-3 坐标系：贴片位置”。

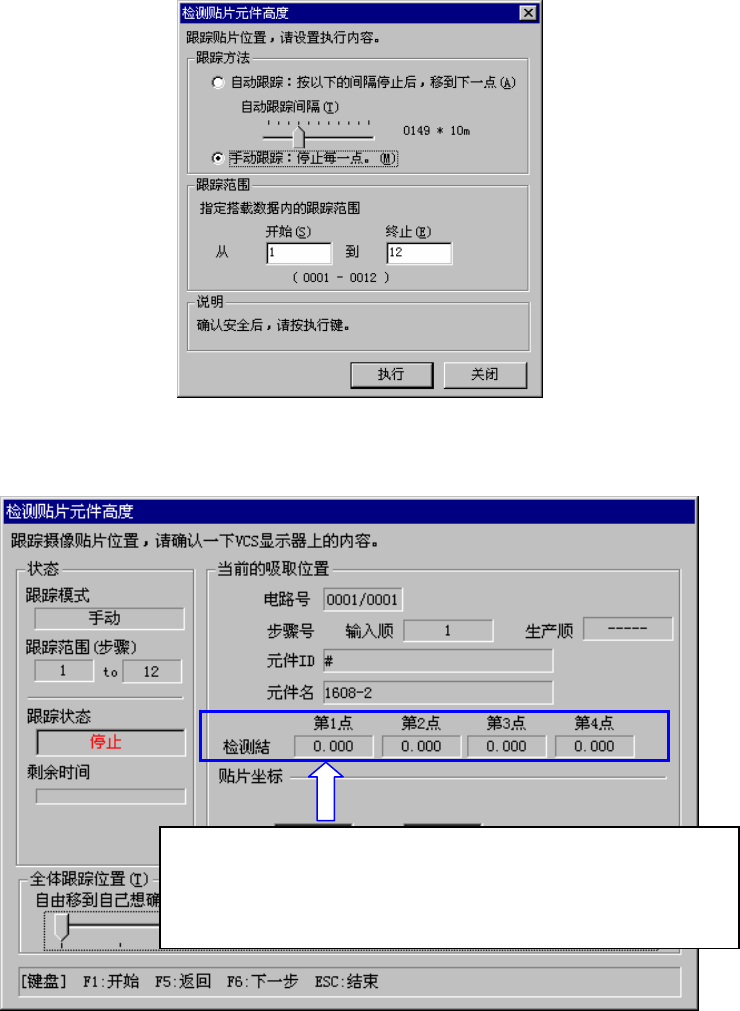

图 4-5-38 贴片元件高度检查
设置条件后，请单击“执行”。显示如下检测贴片元件高度对话框。
如果测量值在判定值以内则用黑字显示测量结果，在判定值以外则用
红字显示。如果不能取得测量值则用红色“----”显示测量结果。
显示通过 HMS 测量的结果（最多 4 个点）。
图 4-5-39 检测贴片元件高度
4-135
第 4 章 生产程序制作
4-5-4-3-5 检查负荷
使用元件数据中所设置的值，不吸取元件，在载入单元上进行吸取及贴片操作，
从而确认操作时的负荷。
选择编辑程序菜单的“机器操作”/“检查”/“检查负荷”后，显示如下画面。

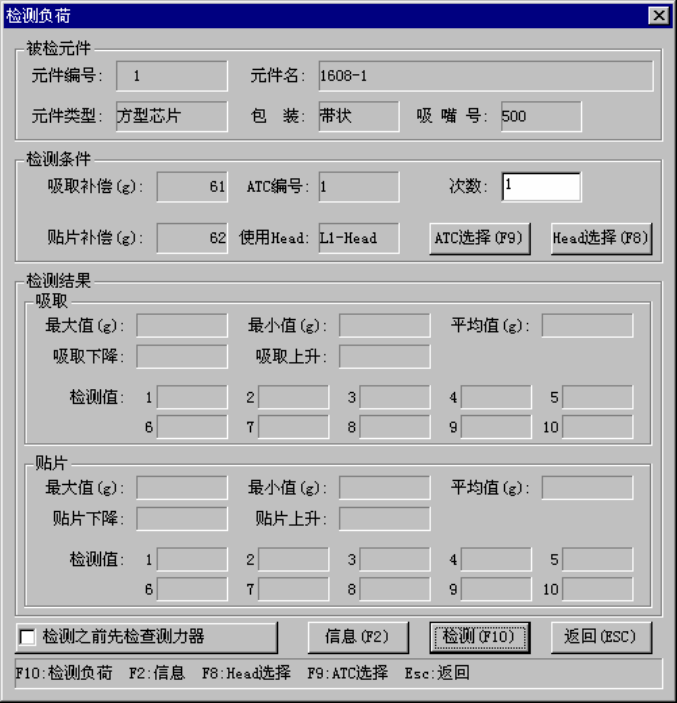

图 4-5-40 检查负荷
选择“F10：检测负荷”则执行检测，并显示“检测结果”。
有关详情请参见“使用说明书 CD”的“4-5-4-3-8 检查负荷”。
4-136
