2-7-2 元件供给部分的准备
请在整体交换台车或固定台架上安装送料器。
安装后，请进行吸取跟踪。(参见“4-5-4-4-4 坐标系∶吸取位置/吸取高度”)。
注意
处理裸芯片时的注意事项
裸芯片沾上脏污等时会影响元件识别。长时间放置时，请盖上罩，以免沾
上灰尘脏污。
2-7-3 ATC的准备
请确认“机器设置”的设定与ATC中所设定的吸嘴编号一致。
<ATC 吸嘴安装、拆卸步骤>
1. 请按住安装在后侧芯片盒处的气缸抽气按钮，用手将滑板②打开。
2. 在安装、拆卸吸嘴⑨时，请将吸嘴⑨的平直部分对准 ATC 支架的长缝。
スライドプレート②
滑板②
ノズル⑨
吸嘴⑨
AT
スラ 態
Cブラケット①
ATC 托座①
イドプレート②が開いた状
滑板②打开的状态
平部
平直部分
图 2-19
注意
·请务必将吸嘴还原到拆卸的位置。与其他的吸嘴更换时,请重
新设定“机器设置”中的“吸嘴分配”。
·请勿将吸嘴直接安装在贴片头上。(否则会污染激光面，导致
故障的发生。)
<关于吸嘴>
1)贴装裸芯片时的吸嘴
用激光定心方法贴装裸芯片时，可使用 506CC，507CC,508CC,602C 号吸嘴。
注意
使用 506、507、508 贴插裸芯片（正焊）和倒插片时，请使用
CX-1 专用吸嘴（吸嘴上分别有 506CC，507CC,508CC 刻印编号）。
2)夹具吸嘴 B（用于更新生产中的偏差）
在更新生产中的偏差功能中，必须使用夹具吸嘴 B（679 号吸嘴）。
出厂时配备在 ATC20 号位置上，但可在 ATC 的任何位置上使用。
2-22
第 2 章 生产
2-23
2-8 生产画面
2-8-1 生产画面的启动
在主画面上选择“生产”/“基板生产”，或选择命令按钮的“生产(基板生产)”，则显示如
下的生产条件设定画面。
请指定生产条件(参见“2-8-2 生产条件画面”)。
图 2-20 生产画面
第 2 章 生产
2-8-2 生产条件画面
启动生产，则显示生产条件设定画面。
根据“基板生产”、“试打”、“空打”各种生产模式，分别设定各自的生产条件。
● 个别设定项目：选择“基板生产”、“试打”、“空打”，设置条件。
● 共同项目：与“基板生产”、“试打”、“空打”无关的共同项目
。

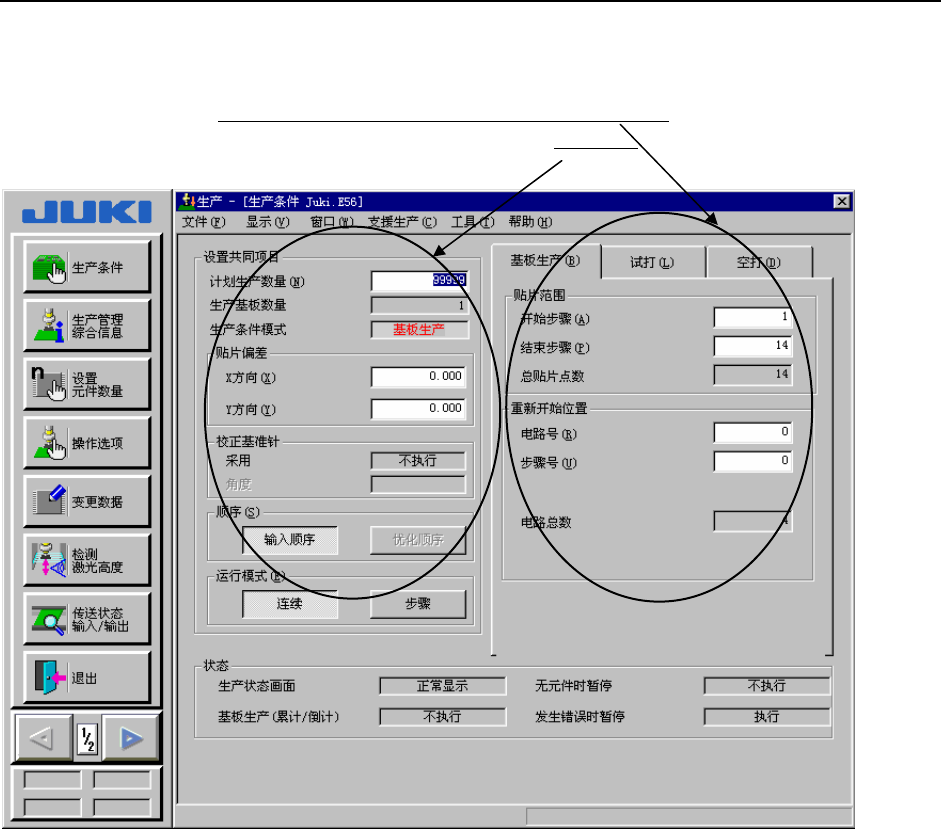

图 2-21 基板生产条件的设定
2-8-2-1 通用设定项目
1) 计划生产数量
输入计划生产数量。最初显示上一次生产时的计划数量。新设定时显示“1”。如输入“0”
时，表明计划生产量为“无限”。
2) 生产基板数量
显示已生产的基板的实际数量。实际数量在生产开始时被重设为0。(继续生产时不重设)
通常，实际数量为初始状态(0)，但若选中操作选项的“生产(显示)”标签上的“累计生产基
板数量”条项时，则显示上一次生产时的实际数量。在该状态下开始生产时，则上一次的实
际数量为开始数量，直至达到预定的生产数量为止。
生产中断、结束时，显示已生产的实际数量。
通过清除生产管理信息，可从初始实际数量进行生产。
3) 生产条件模式
在个别设定项目中所选择的生产条件模式，将以基板生产、试打、空打的顺序进行显示。
