2 Einführung und Grundbegriffe SIPLACE So ftwareanleitung Version 101.xx 2.2 Übersicht Ausgabe 05/03 DE 12 2.2.2 Übersicht SIPLACE CF 2 Abb. 2.2 - 3 Übersicht SIPLACE CF mit WPW Legende zu Abb. 2. 2 - 3 (1) Collect &…
SIPLACE Softwareanleitung Version 101.xx 2 Einführung und Grundbegriffe
Ausgabe 05/03 DE 2.2 Übersicht
11
2.2.1 Übersicht SIPLACE CS
2

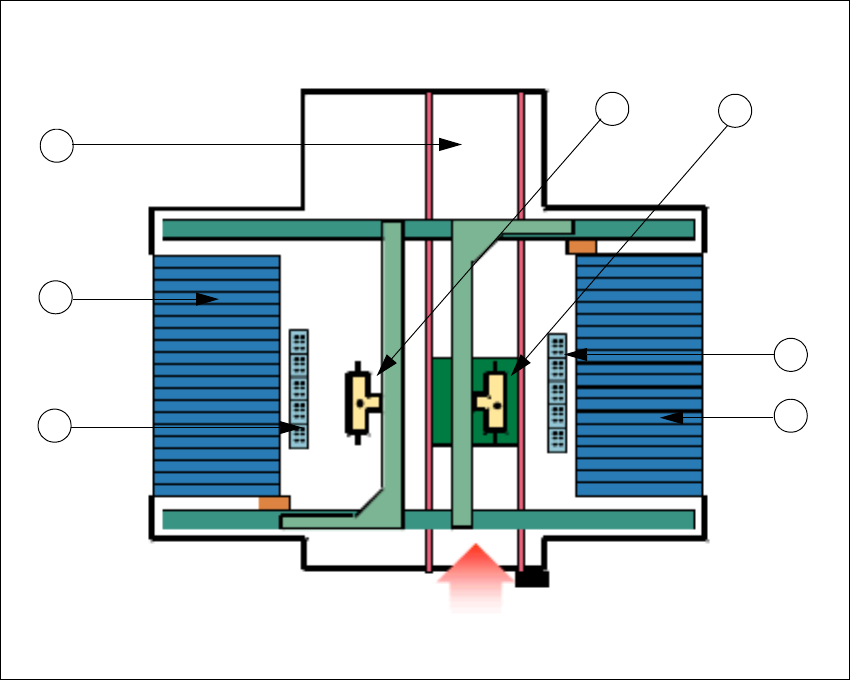

Abb. 2.2 - 2 Übersicht SIPLACE CS
Legende zu Abb. 2.2 - 2
(1) Collect & Place Bestückkopf an Portal 1
(2) Collect & Place Bestückkopf an Portal 2
(3) Pipettenwechsler für Collect & Place Bestückkopf an Portal 1
(4) Pipettenwechsler für Collect & Place Bestückkopf an Portal 2
(5) Stellplatz 1 (mit fahrbarem BE-Tisch)
(6) Stellplatz 3 (mit fahrbarem BE-Tisch)
(7) LP-Transport
5
1
7
3
Transportrichtung
6
4
2
2 Einführung und Grundbegriffe SIPLACE Softwareanleitung Version 101.xx
2.2 Übersicht Ausgabe 05/03 DE
12
2.2.2 Übersicht SIPLACE CF
2

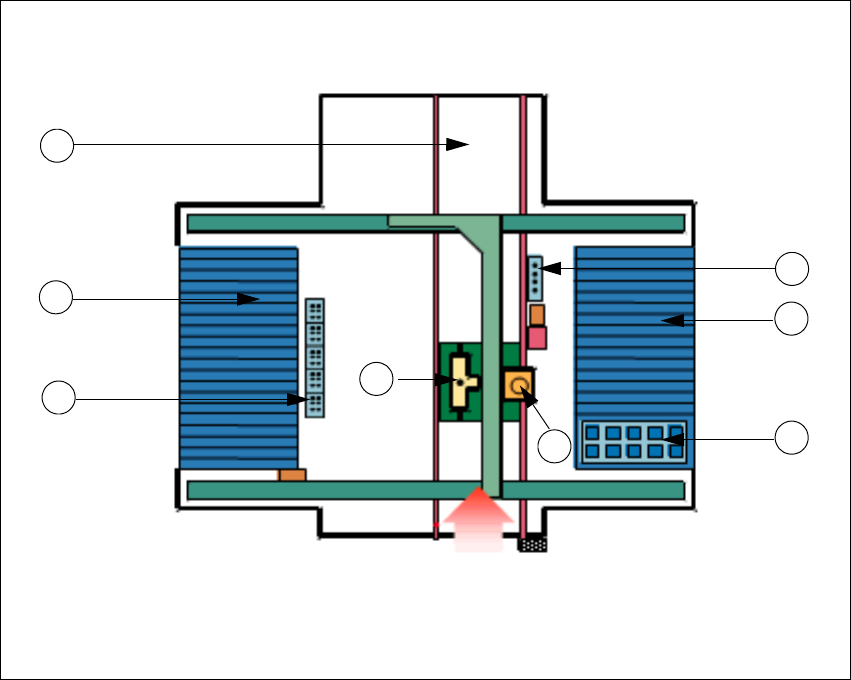

Abb. 2.2 - 3 Übersicht SIPLACE CF mit WPW
Legende zu Abb. 2.2 - 3
(1) Collect & Place Bestückkopf an Portal 1
(2) Pick & Place Bestückkopf an Portal 1
(3) Pipettenwechsler für Collect & Place Bestückkopf
(4) Pipettenwechsler für Pick & Place Bestückkopf
(5) Stellplatz 1 (mit WPW)
(6) Stellplatz 2 (mit BE-Tisch)
(7) Stellplatz 3 (mit fahrbarem BE-Tisch)
(8) LP-Transport
2
Transportrichtung
5
2
8
3
7
4
1
6
SIPLACE Softwareanleitung Version 101.xx 2 Einführung und Grundbegriffe
Ausgabe 05/03 DE 2.2 Übersicht
13
2

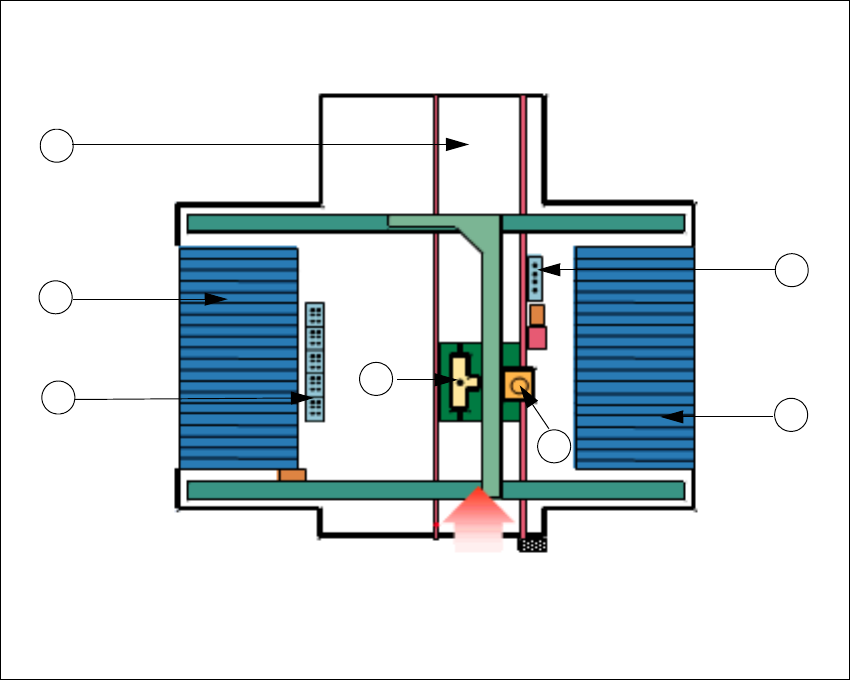

Abb. 2.2 - 4 Übersicht SIPLACE CF ohne WPW
Legende zu Abb. 2.2 - 3
(1) Collect & Place Bestückkopf an Portal 1
(2) Pick & Place Bestückkopf an Portal 1
(3) Pipettenwechsler für Collect & Place Bestückkopf
(4) Pipettenwechsler für Pick & Place Bestückkopf
(5) Stellplatz 1 (mit fahrbarem BE-Tisch)
(6) Stellplatz 3 (mit fahrbarem BE-Tisch)
(7) LP-Transport
2
Transportrichtung
2
7
3
6
4
1
5
