2 Introducción y conceptos básicos SIPLACE Instrucciones de software Versión 408.xx
2.2 Esquema Edición 03/06 ES
14
2.2.2 Esquema de la SIPLACE CF y F5 HM
2

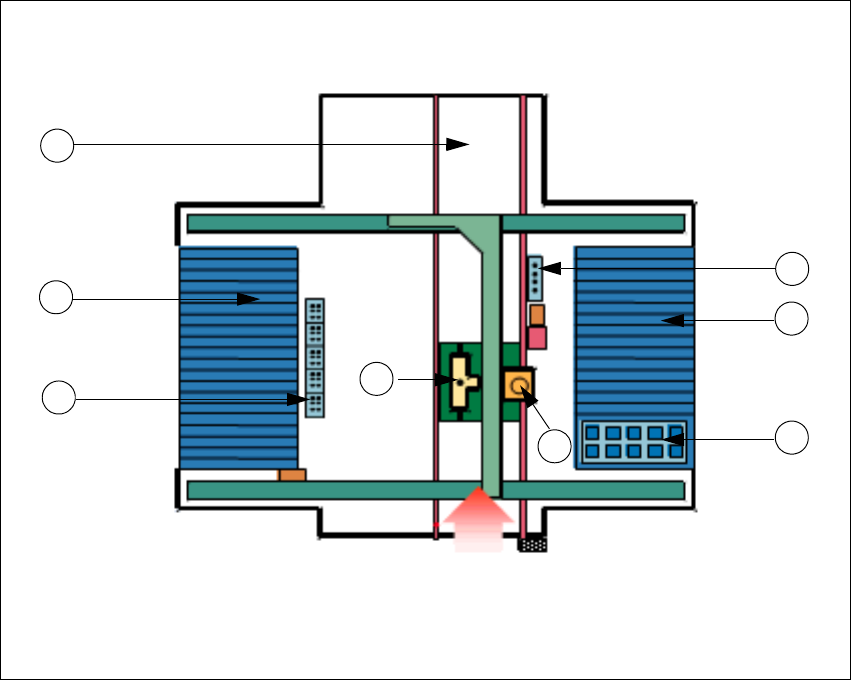

Fig. 2.2 - 3 Esquema de la SIPLACE CF y F5 HM con CPW
Leyenda de la fig. 2.2 - 3
(1) Cabezal de colocación Collect&Place en portal 1
(2) Cabezal de colocación Pick&Place en portal 1
(3) Cambiador de pipetas para cabezal de colocación Collect&Place
(4) Cambiador de pipetas para cabezal de colocación Pick&Place
(5) Emplazamiento 1 (con CPW)
(6) Emplazamiento 2 (con mesa de CO)
(7) Emplazamiento 3 (con carro de CO)
(8) Transporte de TC (transporte doble en la SIPLACE F5 HM)
2
Dirección de transporte
5
2
8
3
7
4
1
6
SIPLACE Instrucciones de software Versión 408.xx 2 Introducción y conceptos básicos
Edición 03/06 ES 2.2 Esquema
15
2

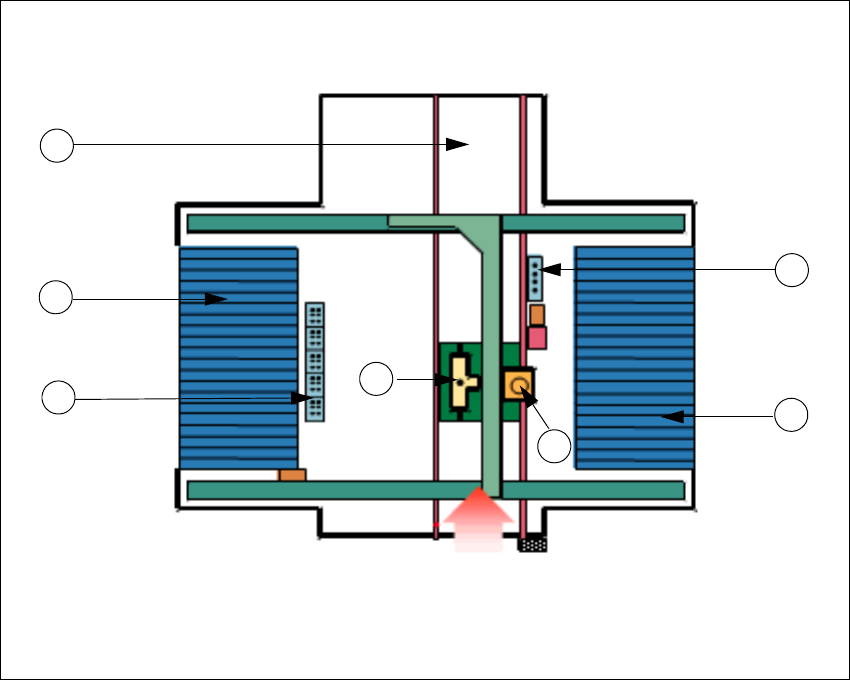

Fig. 2.2 - 4 Esquema de la SIPLACE CF y F5 HM sin CPW
Leyenda de la fig. 2.2 - 4
(1) Cabezal de colocación Collect&Place en portal 1
(2) Cabezal de colocación Pick&Place en portal 1
(3) Cambiador de pipetas para cabezal de colocación Collect&Place
(4) Cambiador de pipetas para cabezal de colocación Pick&Place
(5) Emplazamiento 1 (con carro de CO)
(6) Emplazamiento 3 (con carro de CO)
(7) Transporte de TC (transporte doble en la SIPLACE F5 HM)
2
Dirección de transporte
2
7
3
6
4
1
5
2 Introducción y conceptos básicos SIPLACE Instrucciones de software Versión 408.xx
2.2 Esquema Edición 03/06 ES
16
2.2.3 Esquema de los componentes de sistema de una línea SIPLACE
Las diferentes estaciones obtienen sus datos de colocación de un sistema de programación
(SIPLACE Pro). 2
2
Fig. 2.2 - 5 Principio Red de una línea SIPLACE (ejemplo)
NOTA
El sistema de programación SIPLACE Pro soporta una línea con un máximo de 5 estaciones. 2
El mando del pedido del sistema de programación envía los datos de colocación a las diferentes
estaciones. 2
