3.2.2 Barra de herramientas de la visualización básica
3

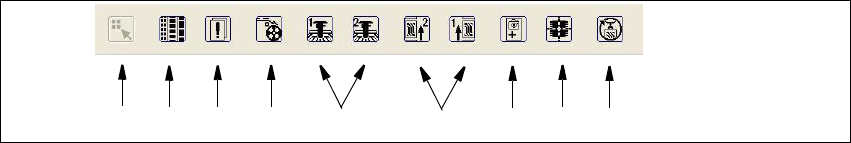

Fig. 3.2 - 2 Barra de herramientas de la visualización básica (ejemplo SIPLACE S23)
3
Leyenda de la fig. 3.2 - 2
(1) Visualización básica
(2) Setup, Funciones de colocación
(3) Error, Funciones de colocación
(4) Alimentador, Funciones de colocación
(5) Portal 1 y 2 (sólo en SIPLACE CS y S23), Funciones individuales
(6) Transporte o transporte doble (sólo en SIPLACE F5 HM y S23), Funciones individuales
(7) Parámetros de fiducial, Funciones ópticas
(8) Probar componente, Funciones ópticas
(9) Arrancar el programa de prueba SITEST
3
Æ Haga clic en el icono deseado de la barra de herramientas.
La interfaz de usuario cambia a la visualización correspondiente.
El icono de la visualización activada en este momento está inactivo.
3
1
2
3
4
5
6
7
8
9
SIPLACE Instrucciones de software Versión 408.xx 3 Interfaz gráfica de usuario
Edición 03/06 ES 3.3 Visualizaciones y menús de la interfaz de usuario
25
3.3 Visualizaciones y menús de la interfaz de usuario
3.3.1 Visualizaciones
Para poder ejecutar las tareas necesarias en cada momento con ayuda de la interfaz del usuario,
ésta debe cambiarse a otra visualización si es necesario. Dicho cambio puede realizarse ha
-
ciendo clic en el icono correspondiente de la barra de herramientas (véase el apartado 3.2.2) o
seleccionando la opción de menú correspondiente del menú "Visualización" (véase el apartado
3.3.2.2). 3
3.3.2 Menús
3.3.2.1 Menú "Servicio"
El menú "Servicio" sólo está disponible con todas las funciones de menú en la visualización bá-
sica.
En las visualizaciones "Setup ...", "Error ..." y "Alimentador" y sus subvisualizaciones sólo están
disponibles las funciones de menú "Detener el proceso" y "Procesar". En las restantes visualiza
-
ciones no se visualiza el menú "Servicio". 3
NOTA
Las funciones del menú "Detener el proceso", "Procesar" y "Continuar proceso" se describen en
el apartado 3.2.1. 3
Iniciar OIS 3
Esta función de menú inicia el software "Sistema de información para el operador (Operator In-
formation System)". Con este sistema de registro de datos de servicio es posible informarse du-
rante la producción sobre el comportamiento de servicio de una línea completa o de estaciones
individuales. 3
3 Interfaz gráfica de usuario SIPLACE Instrucciones de software Versión 408.xx
3.3 Visualizaciones y menús de la interfaz de usuario Edición 03/06 ES
26
Configurar conexión SIPLACE Pro... 3
En esta ventana de diálogo puede determinarse qué computadora debe abastecer datos a la
computadora de estación actual: 3
3
Fig. 3.3 - 1 SIPLACE Pro Line Control Server
Cambio a sistema operativo... 3
Esta función de menú permite cambiar a la interfaz de usuario de Windows tras introducir una
contraseña. Desde allí puede volverse de nuevo a la interfaz de usuario SIPLACE. 3
NOTA
La función de menú no se puede ejecutar en el nivel de operación "Operador". 3
Æ Haga clic en la función de menú Cambio a sistema operativo....
La interfaz de usuario de Windows se visualiza. El software SR sigue funcionando en el fondo.
