SIPLACE Instrucciones de software Versión 408.xx 3 Interfaz gráfica de usuario
Edición 03/06 ES 3.3 Visualizaciones y menús de la interfaz de usuario
33
Ejemplo de la primera asignación de una contraseña 3
3
Fig. 3.3 - 5 Ventana "Cambiar contraseña para el técnico de línea - Primera asignación"
Æ Haga clic en el campo de edición "Nueva contraseña" e introduzca la contraseña deseada.
Æ Haga clic en el campo de edición "Confirm. contraseña" e introduzca de nuevo la contraseña.
Æ Haga clic en el botón Aceptar para confirmar la contraseña.
Ejemplo de cambio de una contraseña existente 3
3
Fig. 3.3 - 6 Ventana "Cambiar contraseña para el técnico de línea - Cambio de la contraseña existente"
Æ Haga clic en el campo de edición "Antigua contraseña" e introduzca la contraseña existente.
Los otros dos campos de edición se activan.
Æ Haga clic en el campo de edición "Nueva contraseña" e introduzca la nueva contraseña.
Æ Haga clic en el campo de edición "Confirm. contraseña" e introduzca de nuevo la nueva con-
traseña.
Æ Haga clic en el botón Aceptar para confirmar la contraseña.
Æ Cierre el cuadro de selección "Nivel de operación" con Aceptar.
3 Interfaz gráfica de usuario SIPLACE Instrucciones de software Versión 408.xx
3.3 Visualizaciones y menús de la interfaz de usuario Edición 03/06 ES
34
Modo de arranque... 3
El modo de arranque determina cómo se abastece a la estación de los datos de colocación ne-
cesarios. 3
Æ Haga clic en la opción de menú Modo de arranque....
Se abre el cuadro de selección "Modo de arranque".
3
Fig. 3.3 - 7 Ventana "Modo de arranque"
3
Por comp. est. (sólo sirve para fines de prueba)
En este modo de arranque pueden cargarse sectores de colocación (programa de colocación) de
la computadora de la estación para fines de prueba y de servicio con ayuda de la opción de menú
"Nuevo sector de coloc...".
Los datos necesarios deben encontrarse en el disco duro de la computadora de la estación. La
máquina funciona sin una computadora principal (sistema de programación). 3
SIPLACE Pro
Establece una conexión con el sistema de programación SIPLACE Pro. 3
Æ Active el botón de selección para el modo de arranque deseado.
Æ Asuma el ajuste realizado con Aceptar.
SIPLACE Instrucciones de software Versión 408.xx 3 Interfaz gráfica de usuario
Edición 03/06 ES 3.3 Visualizaciones y menús de la interfaz de usuario
35
Nuevo sector de coloc.... 3
En el modo de arranque "Por computadora de estación" los datos de un sector de colocación
seleccionado pueden cargarse del disco duro de la computadora de la estación.
Æ Haga clic en la opción de menú Nuevo sector de coloc.... En caso de Transporte simple
aparece la siguiente ventana:
3

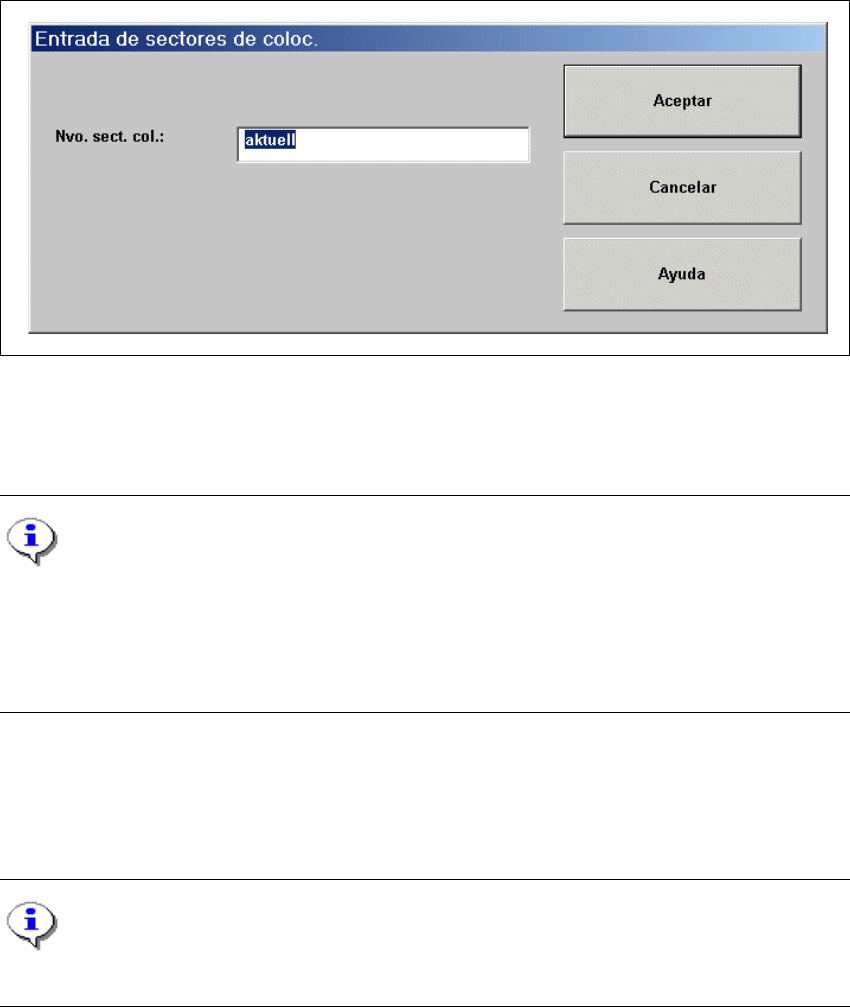

Fig. 3.3 - 8 Ventana "Entrada de sectores de coloc."
Æ Introduzca en el cuadro de entrada visualizado ahora el nombre del sector de colocación de-
seado y confirme la entrada con Aceptar. Se cargan los datos del sector de colocación.
NOTA
Los datos del último sector de colocación fijado con éxito por SIPLACE Pro, incl. los
datos de fiducial y de empaquetado, se guardan en el disco duro de la computadora de la estación
bajo el nombre de sector de colocación "AKTUELL" y pueden cargarse introduciendo este nom
-
bre. 3
Software... 3
Con ayuda de esta opción de menú pueden activarse los comandos de prueba (funciones de
prueba) para verificar diferentes componentes de la máquina. 3
NOTA
Sólo puede accederse a esta opción de menú en el nivel de operación "Técnico de servicio". 3
