4.1.3 Iniciar estación / Arrancar interfaz de usuario del programa SR
ATENCION
No inicie la estación hasta que se visualice el "Desktop" en el monitor de la computadora de
SIPLACE Pro. De lo contrario pueden presentarse problemas de comunicación. 4
Æ Encienda la estación con el interruptor principal y compruebe tras la conexión si los manóme-
tros muestran la presión de operación necesaria.
El software de la computadora de estación se inicializa. Si la computadora de SIPLACE Pro
está conectada y la comunicación no tiene problemas aparece la visualización básica de la
interfaz de usuario SR para el nivel de operación "Operador" (véase fig.
4.1 - 1).
4

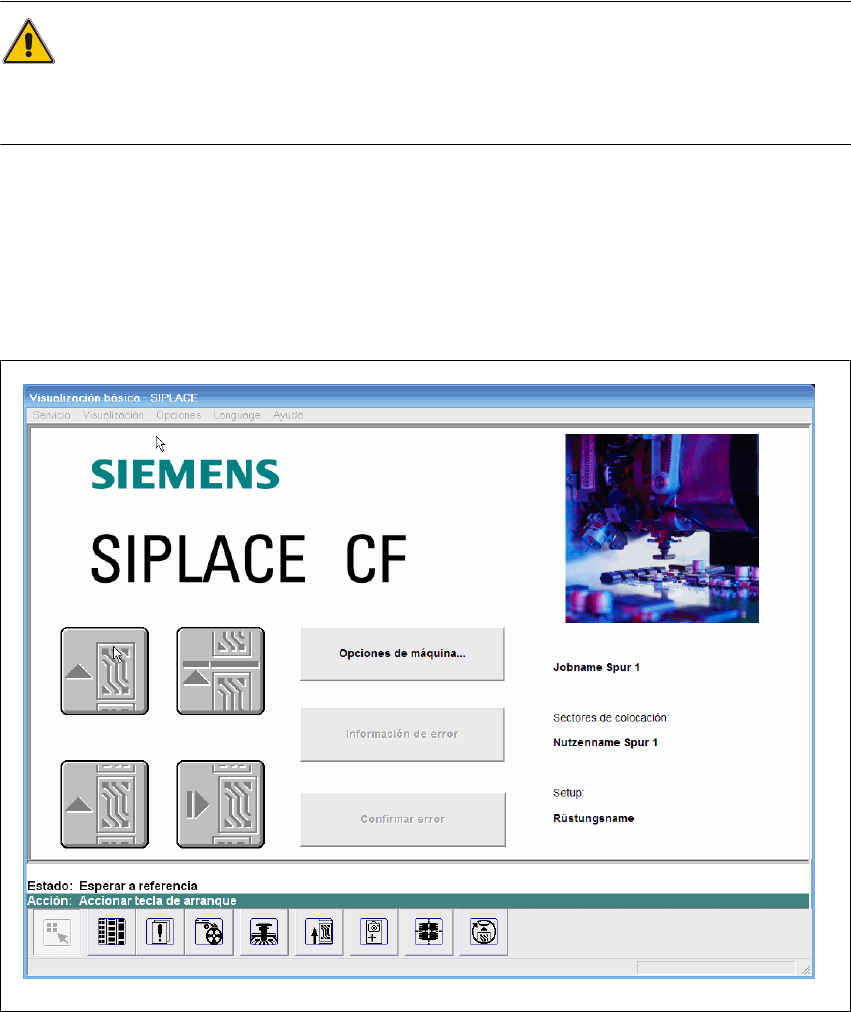

Fig. 4.1 - 1 Visualización básica después de cargar el software SR (ejemplo SIPLACE CS)
SIPLACE Instrucciones de software Versión 408.xx 4 Encender y apagar la línea SIPLACE
Edición 03/06 ES 4.1 Encender línea SIPLACE
47
NOTA
En la línea "estado" del campo de estado se indica el estado actual de la estación y en la línea
"Acción:" se indica la acción que debe ejecutarse (véase fig. 4.1 - 1). 4
Æ Si se presenta la solicitud "Accionar tecla de arranque" pulse una de las teclas de arranque.
(las teclas de arranque se encuentran en el lado de entrada y el lado de salida de la estación.)
Se ejecuta una carrera de referencia con todos los ejes. Una vez finalizada la carrera de refe-
rencia la estación está lista para el servicio.
El icono se visualiza en el área de trabajo de la interfaz de usuario.
4
4
4.1.4 Organigrama "Conectar línea SIPLACE"
El siguiente organigrama muestra las acciones que se ejecutan durante el encendido y el inicio
de la línea SIPLACE. 4
4 Encender y apagar la línea SIPLACE SIPLACE Instrucciones de software Versión 408.xx
4.1 Encender línea SIPLACE Edición 03/06 ES
48
4

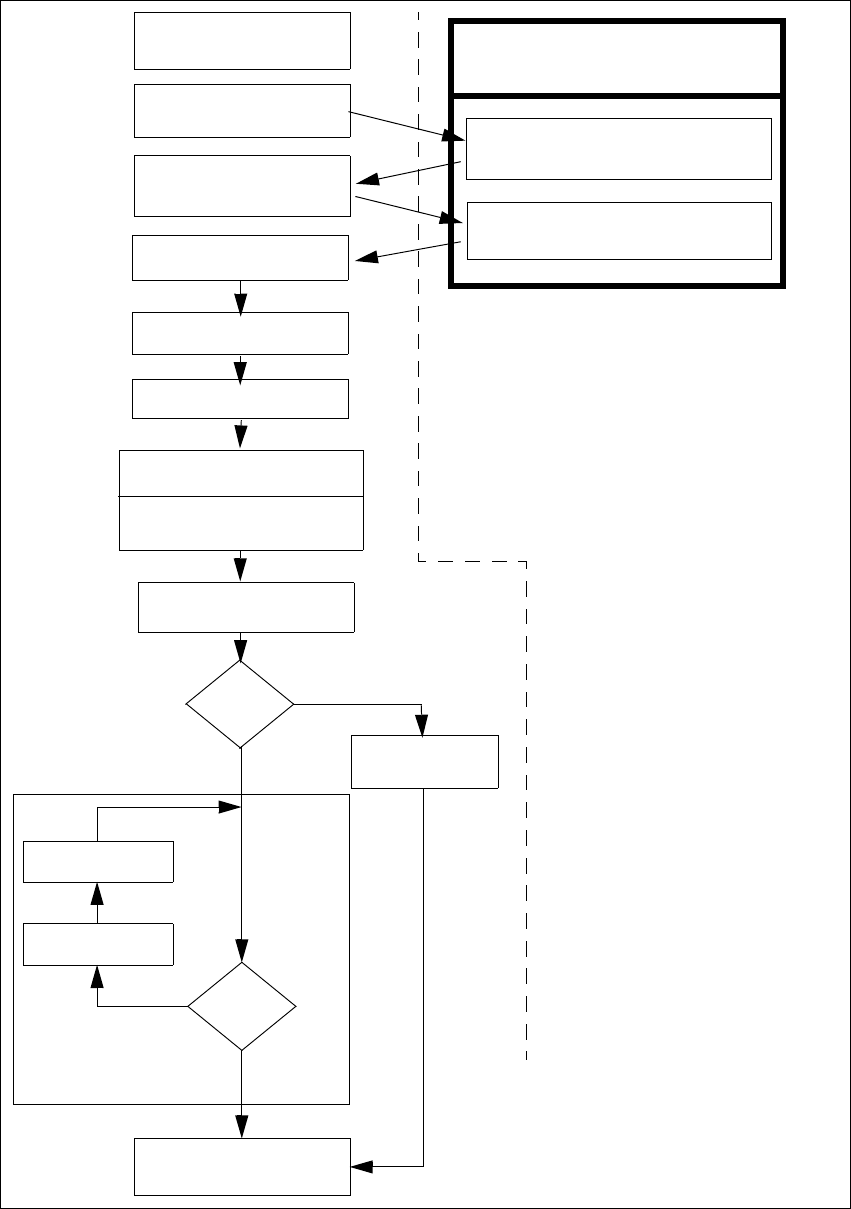

Fig. 4.1 - 2 Organigrama "Conectar línea SIPLACE“
Comprobación pipetas
Posible modificación
config. pipetas
Probar setup
Llenar pistas
no
Carga datos sect. coloc.
Fiduc.
o.k.?
Ajustes de la máquina
Asistente de descarga
Comprobación setup
(colocar mód. aliment.)
Encendido
Espera a TC
Introducir tarjeta circ.
Error pista
sí
Cancelar
colocación
no
TC a transp. de salida
sí
Computadora estación
Negrita:
Cursiva:
A ejecutar por
el operador
Ejecutado o anunciado
por la estación
Confirmación del cambio de
setup en Asistente de descarga
Computadora sist. de programación
tareas
Espera a referencia
Pulsar tecla de arranque
