SIPLACE Instrucciones de software Versión 408.xx 7 Programas adicionales Edición 03/06 ES 7.1 Programa de prueba "SITEST" 59 7 Programas adicionales 7.1 Programa de prueba "SITEST" 7.1.1 Finalidad de …
6 Sistema de ayuda online SIPLACE Instrucciones de software Versión 408.xx
6.2 Funciones del menú "Ayuda" Edición 03/06 ES
58
6.2.1 Mostrar contenido del sistema de ayuda
Æ Haga clic en el menú Ayuda en la opción de menú Contenido o pulse la combinación de te-
clas Ctrl + F1.
La ventana principal del sistema de ayuda para la computadora de la estación se abre.
En el área de visualización de la ventana se relacionan todas las áreas temáticas.
Cada registro para un área temática o un tema se representa marcado en verde y subrayado.
Si se hace clic en un registro de este tipo, el área de visualización cambia a la ayuda para el
área temática o el tema correspondiente. 6
6.2.2 Mostrar ayuda sobre un área temática
Æ Haga clic en el índice del sistema de ayuda en el registro para el área temática deseada (p.ej.
"Ayuda sobre la ayuda").
En el área de visualización se presenta la ayuda sobre el área temática seleccionada .
6.2.3 Mostrar ayuda para la visualización actual
Æ Haga clic en el menú Ayuda en la opción de menú Ayuda o pulse la combinación de teclas
Alt + F1. La ventana principal del sistema de ayuda se abre.
En el área de visualización se presenta la ayuda para las funciones de la visualización actual de
la interfaz de usuario SR.
Cada registro para una ayuda avanzada sobre el tema actual se representa marcado en verde
y subrayado. Si se hace clic en un registro de este tipo, el área de visualización cambia a la
ayuda sobre el tema correspondiente. 6
6.2.4 Solicitar información general sobre la computadora de la estación
Æ Haga clic en el menú Ayuda en la opción de menú Info....
Aquí se muestra información acerca de la denominación de la versión (ejemplo versión
408.01)
y datos generales de la computadora de la estación.
6
SIPLACE Instrucciones de software Versión 408.xx 7 Programas adicionales
Edición 03/06 ES 7.1 Programa de prueba "SITEST"
59
7 Programas adicionales
7.1 Programa de prueba "SITEST"
7.1.1 Finalidad de "SITEST"
Las funciones del programa de prueba SITEST permiten calibrar y configurar la máquina
SIPLACE. 7
7.1.2 Descripción
NOTA
En las instrucciones de software "SITEST" y en la Ayuda online se encuentra la descripción de-
tallada de la opción "SITEST". 7
7.1.3 Acceder a la interfaz de usuario SITEST
Desde la Visualización básica de la interfaz de usuario SR se puede acceder a la interfaz de usua-
rio SITEST de la siguiente manera:
Æ Haga clic en la barra de herramientas sobre el icono ,
o
Æ seleccione en el menú Visualización la función de menú Iniciar SITEST,
o
Æ pulse la tecla F11 y confirme el cuadro de diálogo que aparece con Sí.
Se visualiza la interfaz de usuario SITEST.
7
7 Programas adicionales SIPLACE Instrucciones de software Versión 408.xx
7.1 Programa de prueba "SITEST" Edición 03/06 ES
60
7

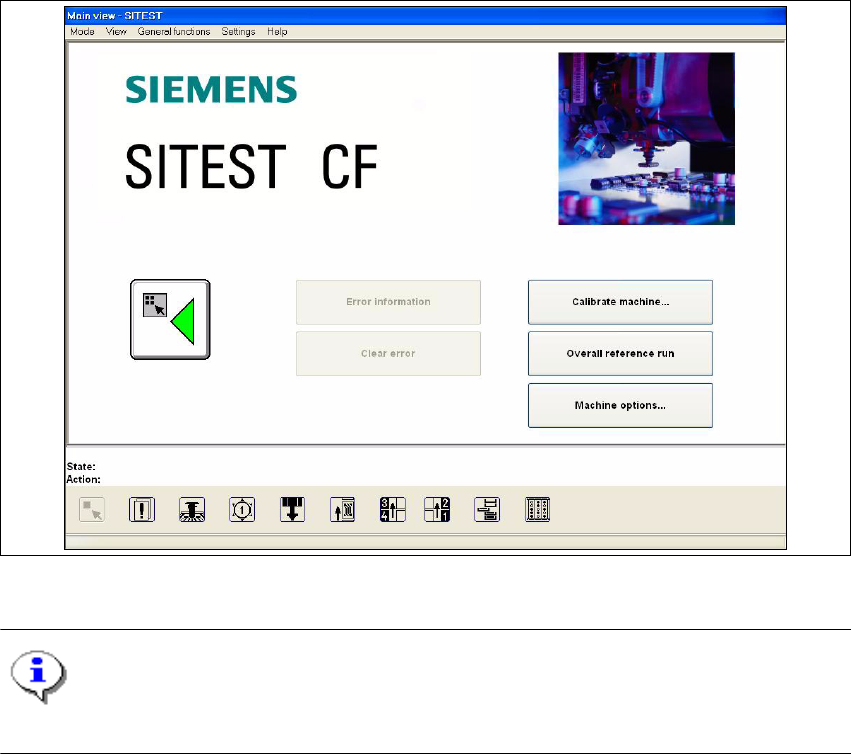

Fig. 7.1 - 1 Interfaz de usario SITEST (ejemplo: SIPLACE CF)
NOTA
En el nivel de operación "Operador" no se puede iniciar el programa de prueba SITEST.
7.1.4 Organigrama - Menús de la Visualización básica
A continuación se encuentra un esquema de los menús y submenús que se encuentran en la Vi-
sualización básica de la interfaz de usuario SITEST para los tipos de máquina soportados por la
versión de software SR.408.xx.
