SOKO 1 Montageanleitung SOKO Manuelles Tray an X2 an Stellplatz 1 oder 3 Ausgabe 04/2007 11 1 Bein Einbau von ein o der zwei Auflageplättchen unte r dem T rayhalter ge lten folgende Restri ktio- nen für die T rayhöhe ink…
1 Montageanleitung SOKO Manuelles Tray an X2 an Stellplatz 1 oder 3 SOKO
Ausgabe 04/2007
10

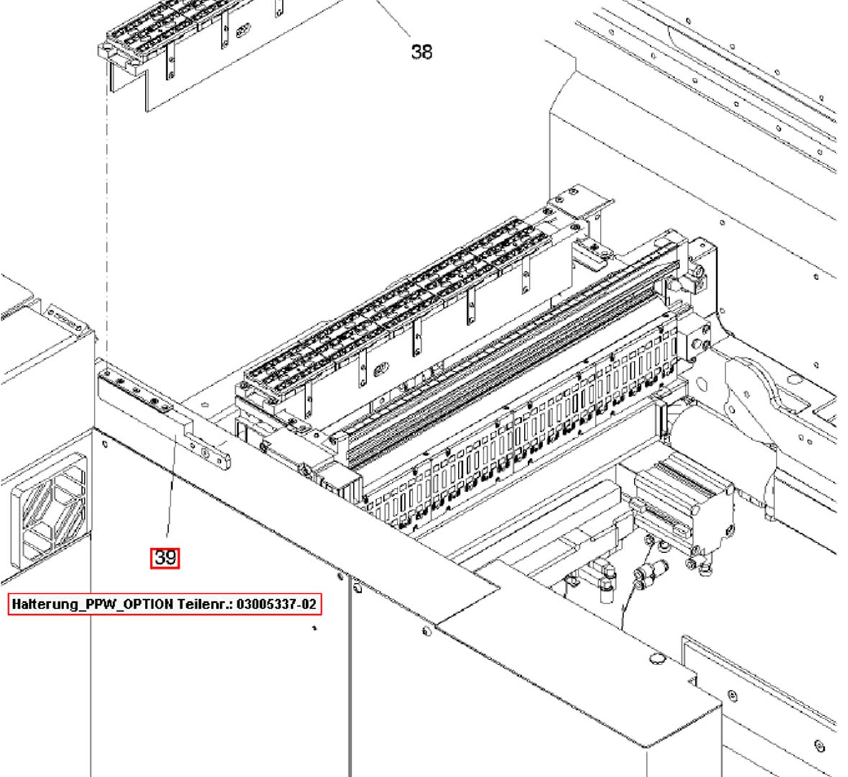

: Ist kein zweiter Pipettenwechsler vorhanden, montieren Sie die Halterung für die Aufnahme
des zweiten Pipettenwechslers.
1
1
1
1
1
1
1
1
1
1
SOKO 1 Montageanleitung SOKO Manuelles Tray an X2 an Stellplatz 1 oder 3
Ausgabe 04/2007
11
1

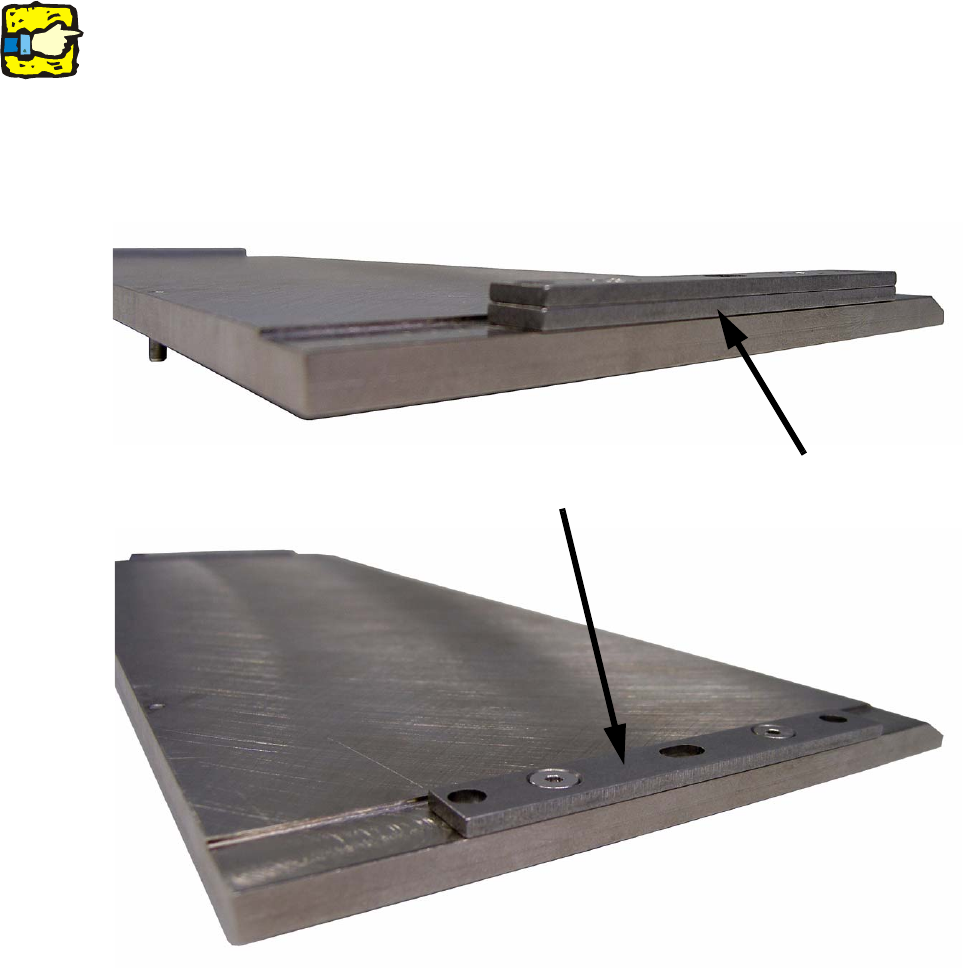

Bein Einbau von ein oder zwei Auflageplättchen unter dem Trayhalter gelten folgende Restriktio-
nen für die Trayhöhe inkl Bauelement: 1
– 1 Plättchen 3,5 mm bis 16 mm
– 2 Plättchen 0,0 mm bis 13,5 mm.
Bei Nichtbeachtung besteht Kopfcrash-Gefahr. 1
1
1
1
1
1
1
1
1
2 Auflageplättchen
1 Auflageplättchen
1 Montageanleitung SOKO Manuelles Tray an X2 an Stellplatz 1 oder 3 SOKO
Ausgabe 04/2007
12

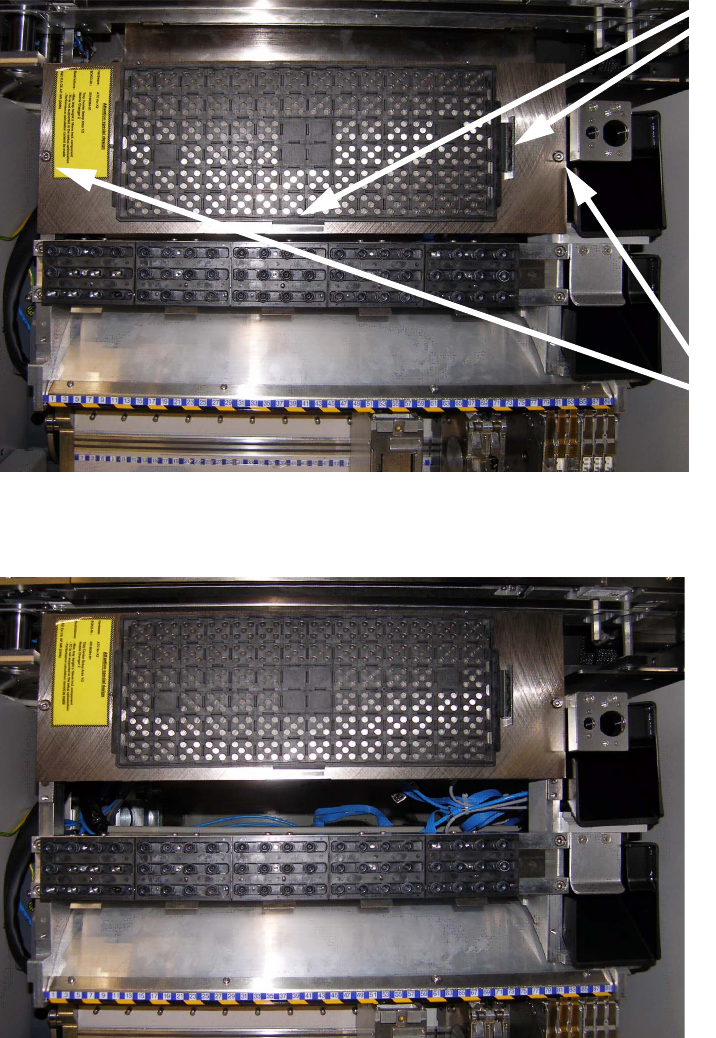

: Der Flächenmagazinträger kann in zwei Positionen montiert werden. Legen Sie den Träger auf
die Halterung und befestigen Sie ihn mit zwei Inbusschrauben.
: Befestigen Sie das JEDEC-Tray auf dem Träger mit zwei von den mitgelieferten Magneten wie
auf dem unteren Bild zu sehen.
1
1
Zwei
Magneten
Zwei
Inbus-
schrauben
Erste mögliche Position
Zweite mögliche Position
