CM602-L 维修手册 2.2 机器参数的示教步 骤 Page 2-1 48 2.2.13 3D 传感器 ( 选购件 ) 只适用于多功能吸头 使用工具 3D 传感器示教量具 (N6100310 77AB) 需要时间 15 分钟 前期准备 3D 传感器示教量具 1. 按主菜单的 。 • 机器参数菜单画面将被 显示。 2. 按 [ 机器参数示教 ] 。 下一页 EJM8A- C-MMB02- A03-01 EJM6A -477P …
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-147
26.
关闭安全盖。
27.
将伺服开关置于
ON ( I )
。
28.
按功能键的 。
29.
按操作面板上的
+
[
执行
]
。
EJM8A-Mp-0041
28
EJM8A-Mp-0042
29
EJM8A-C-MMB02-A03-00
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-148
2.2.13 3D
传感器
(
选购件
)
只适用于多功能吸头
使用工具
3D
传感器示教量具
(N610031077AB)
需要时间
15
分钟
前期准备

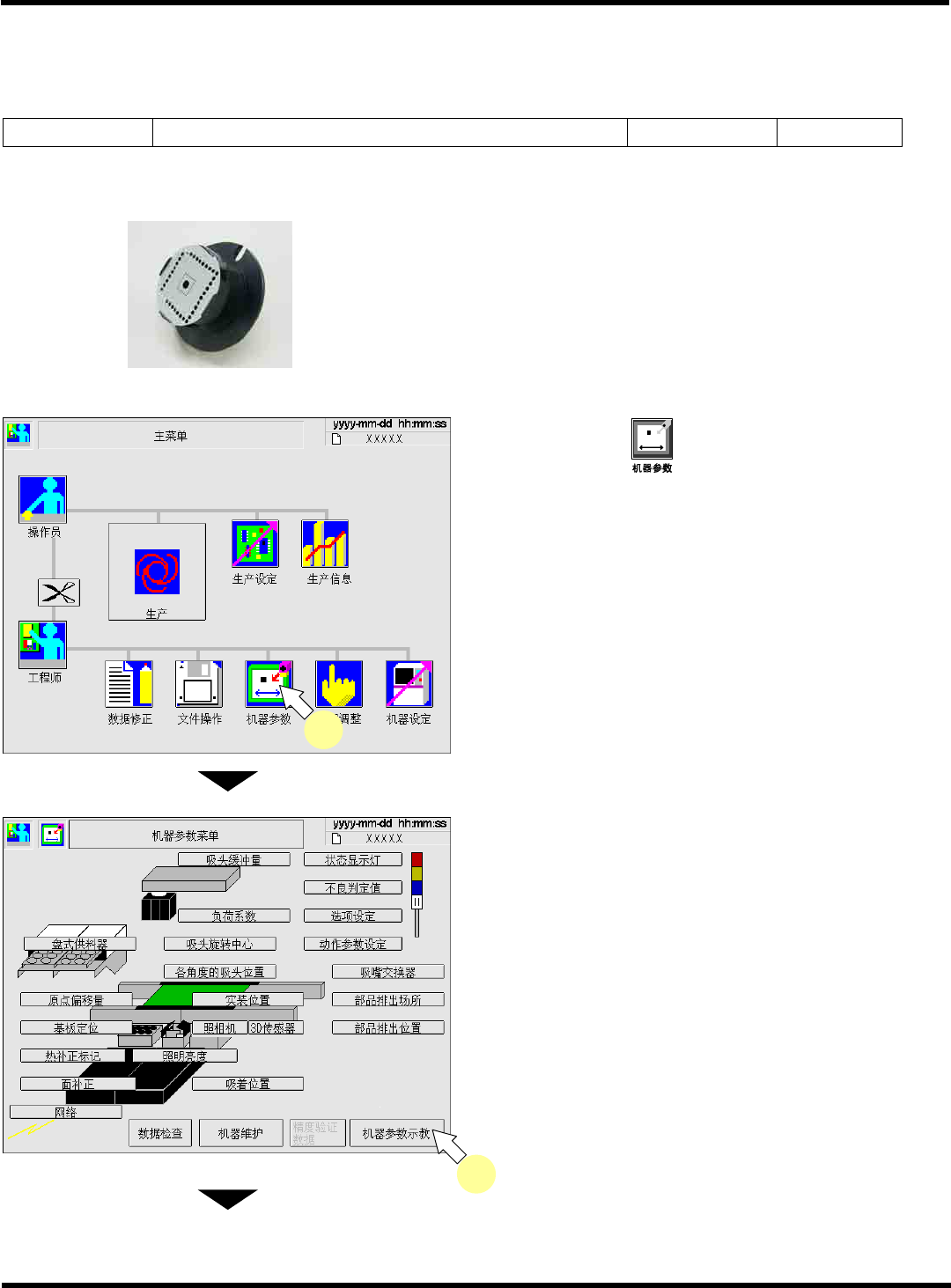

3D
传感器示教量具
1.
按主菜单的
。
•
机器参数菜单画面将被显示。
2.
按
[
机器参数示教
]
。
下一页
EJM8A-C-MMB02-A03-01
EJM6A-477P
EJM6
A
-Main-0002
1
EJM6A-Mp-0124
2
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-149

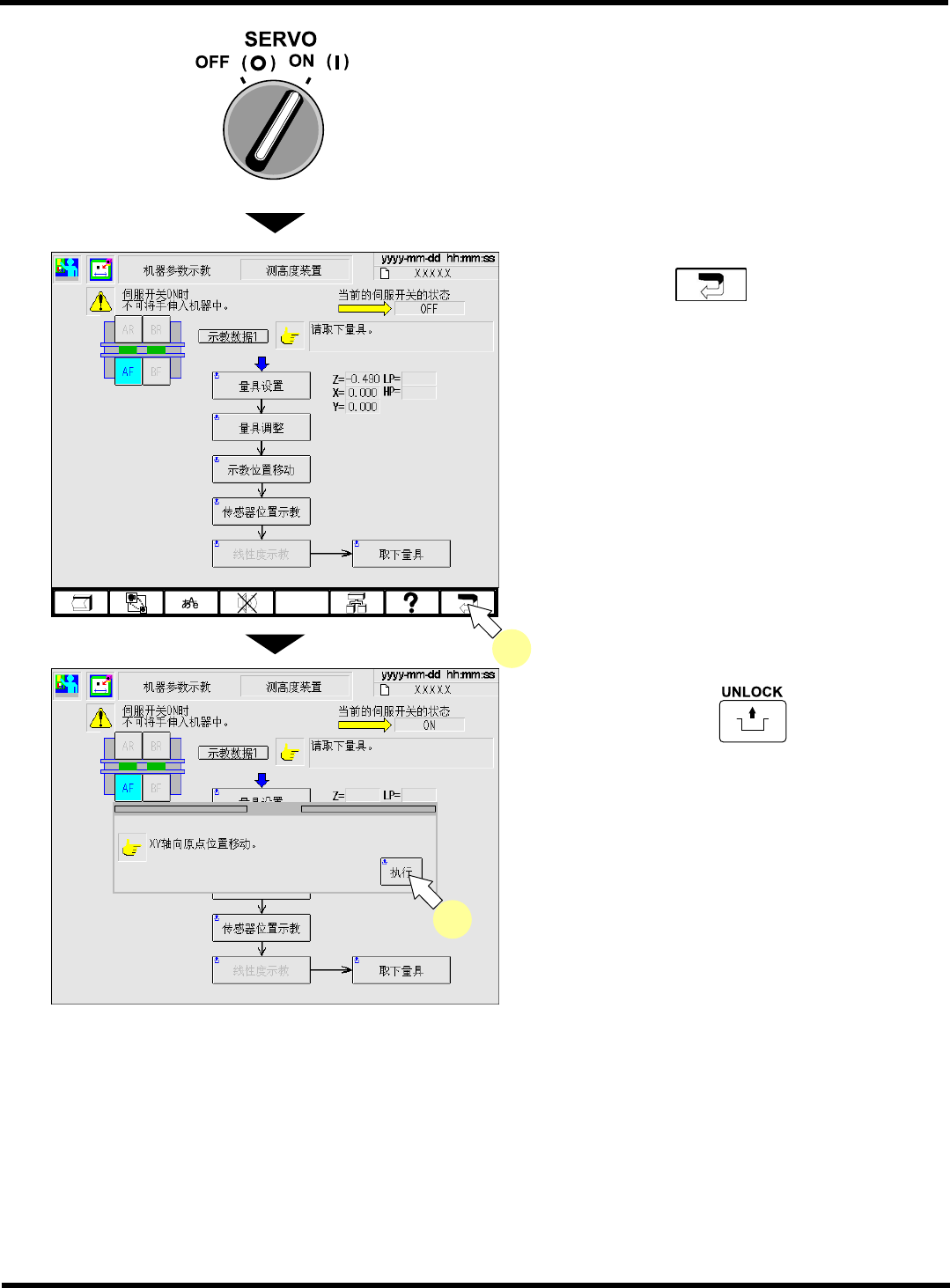

3.
按
[3D
传感器照相机
]
。
4.
选择要进行示教的工作台。
5.
按操作面板上的
UNLOCK
+
[
量具设置
]
。
6.
将伺服开关置于
OFF (O)
。
7.
打开安全盖。
下一页
EJM8A-C-MMB02-A03-00
O
FF ( )
ON (
)
SERVO
E53C-Mp-0023
3
EJM6A-Mp-0161
5
4
