CM602-L 维修手册 2.2 机器参数的示教 步骤 Pa ge 2- 65 12. 按操作面板的 + [ 照相机角度示 教 ] 。 ∗ 当角度偏移量超过规定 值时，将会出现相应 的 提示，本机器将停止运 行。此时，请与本公 司 联系。 13. 按操作面板的 + [ 识别位置示 教 ] 。 高速吸头 (12 吸嘴 ) 时 ∗ 请确认 “ 请在 8 号吸嘴处重新 设置量具。 按 [ 执行 ] 即开始再次示教。 ” 的信息后， 再进行下一…
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-64
8.
关闭安全盖。
9.
将伺服开关置于
ON ( I )
。
10.

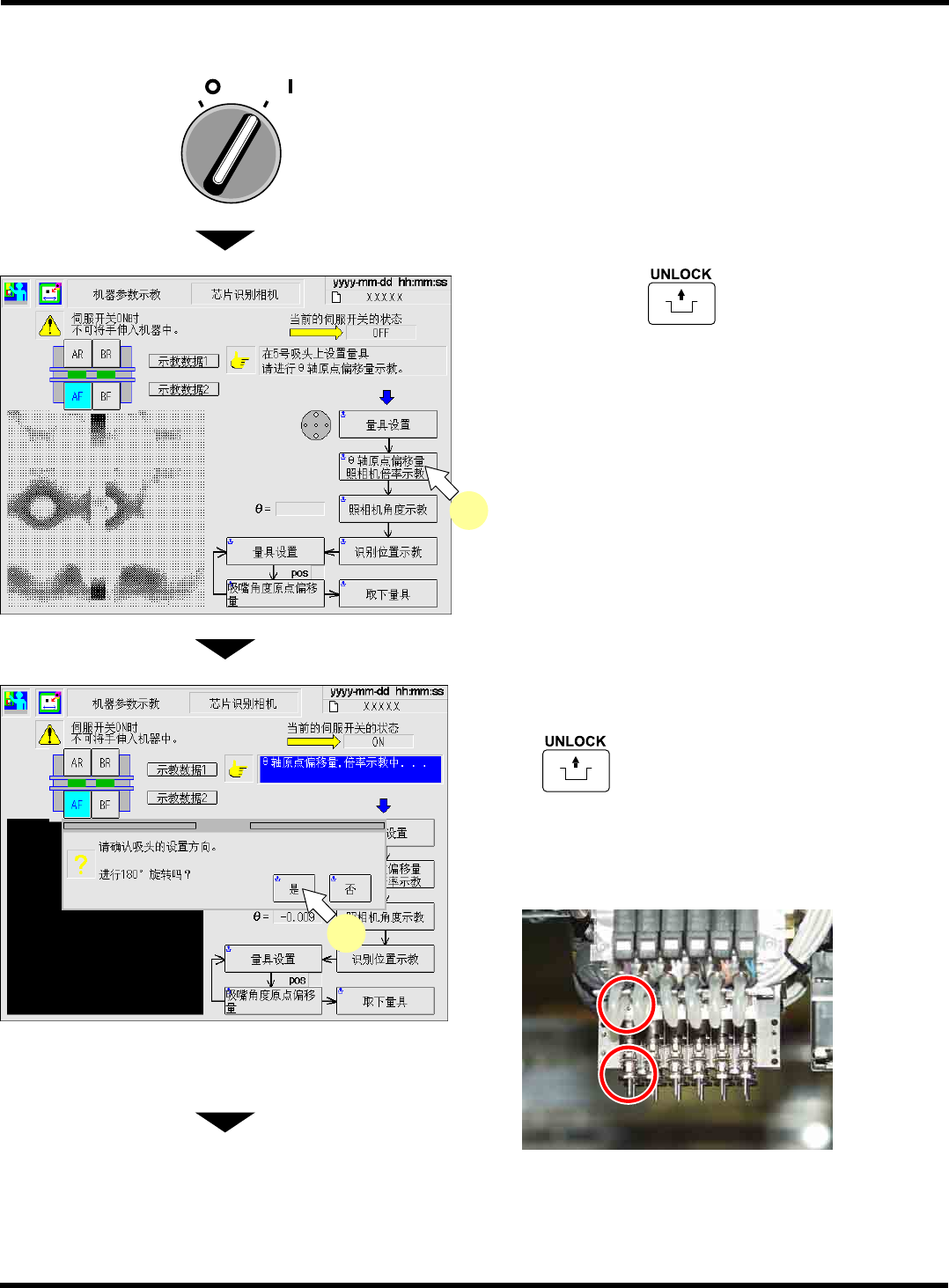

按操作面板的
+
[
θ
轴原点偏移
量照相机倍率示教
]
。
11.
观察吸嘴座的方向，不为
0
°
时按
[
是
]
，
0
°
状态时按
[
否
]
。此时，须同时按操作面板
的
。
照片为高速吸头
(12
吸嘴
)
。
(
固定螺丝和槽为正面
= 0
°
)
高速吸头
(8
吸嘴
)
也相同。
下一页
O
FF ( )
ON (
)
SERVO
EJM4A-Mp-0054
10
EJM4A-Mp-0055
11
EJM4
A
-092P
EJM8A-C-MMB02-A02-00
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-65
12.
按操作面板的
+
[
照相机角度示
教
]
。
∗
当角度偏移量超过规定值时，将会出现相应的
提示，本机器将停止运行。此时，请与本公司
联系。
13.
按操作面板的
+
[
识别位置示
教
]
。
高速吸头
(12
吸嘴
)
时
∗
请确认
“
请在
8
号吸嘴处重新设置量具。按
[
执行
]
即开始再次示教。
”
的信息后，再进行下一步骤。
∗
参照画面
高速吸头
(8
吸嘴
)
时
∗
请确认
“
请在第
6
号吸嘴上重新设置吸嘴。按
[
执
行
]
即开始再次示教。
”
的信息后，再进行下一步
骤。
下一页
EJM8A-C-MMB02-A02-00
EJM4A-Mp-0056
12
EJM4A-Mp-0057
13
EJM4A-Mp-0058
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-66
14.
将伺服开关置于
OFF (O)
。
15.
打开安全盖。
16.
将量具重新安装在吸嘴位置上。
高速吸头
(12
吸嘴
)
时
•
在吸嘴位置第
8
号上重新安装吸嘴量具。
高速吸头
(8
吸嘴
)
时
•
在吸嘴位置第
6
号上重新安装吸嘴量具。
17.
关闭安全盖。
18.
将伺服开关置于
ON ( I )
。
下一页
O
FF ( )
ON (
)
SERVO
O
FF ( )
ON (
)
SERVO
EJM8A-C-MMB02-A02-00
